Ввод в эксплуатацию станка трафаретной печати ATMA AT-EW80P

Силами нашей компании был выполнен перевод технической документации и осуществлён ввод в эксплуатацию специализированного станка трафаретной печати ATMA AT-EW80P (Тайвань) на одном из предприятий г. Обнинск.

Все мы привыкли к тому, что шелкографических станках на ракельную каретку устанавливается ракель и контрракель, но в данном станке помимо стандартного режима, есть два режима работы, при которых устанавливаются два (!) ракеля — печать происходит в обоих направлениях.

Также, из конструкционных особенностей: вакуумный стол установлен на основании, которое во время печати может незначительно контролируемо смещаться по оси Х и Y. У основания также имеются микроприводки, поэтому можно увидеть 5 ручек микроприводок стола.

Так как в «двухракельном» режиме печать идёт в обоих направлениях, то приподнятие стороны рамы во время печати («отлип») в станке ATMA AT-EW80P происходит попеременно с двух сторон.

В станке используется сервопривод перемещения ракельной каретки.

ATMA AT-EW80P

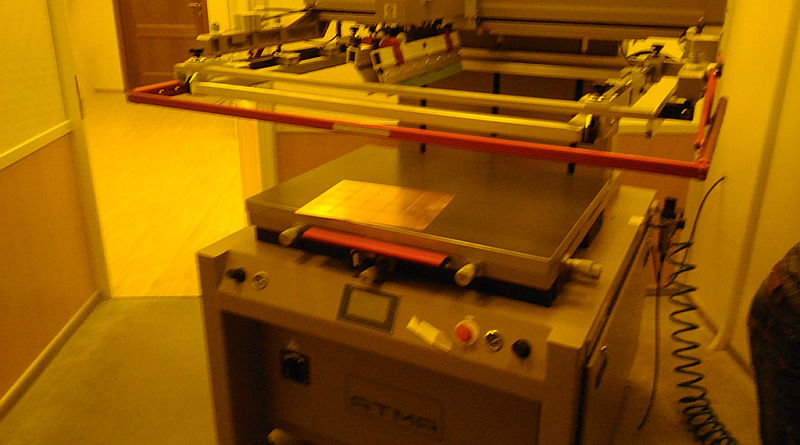

На фото: специализированный станок трафаретной печати ATMA AT-EW80P
