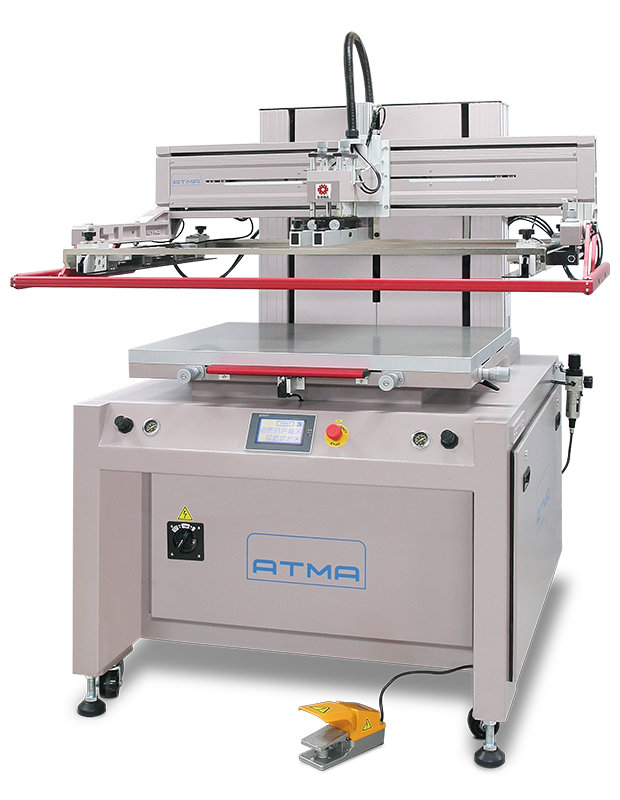

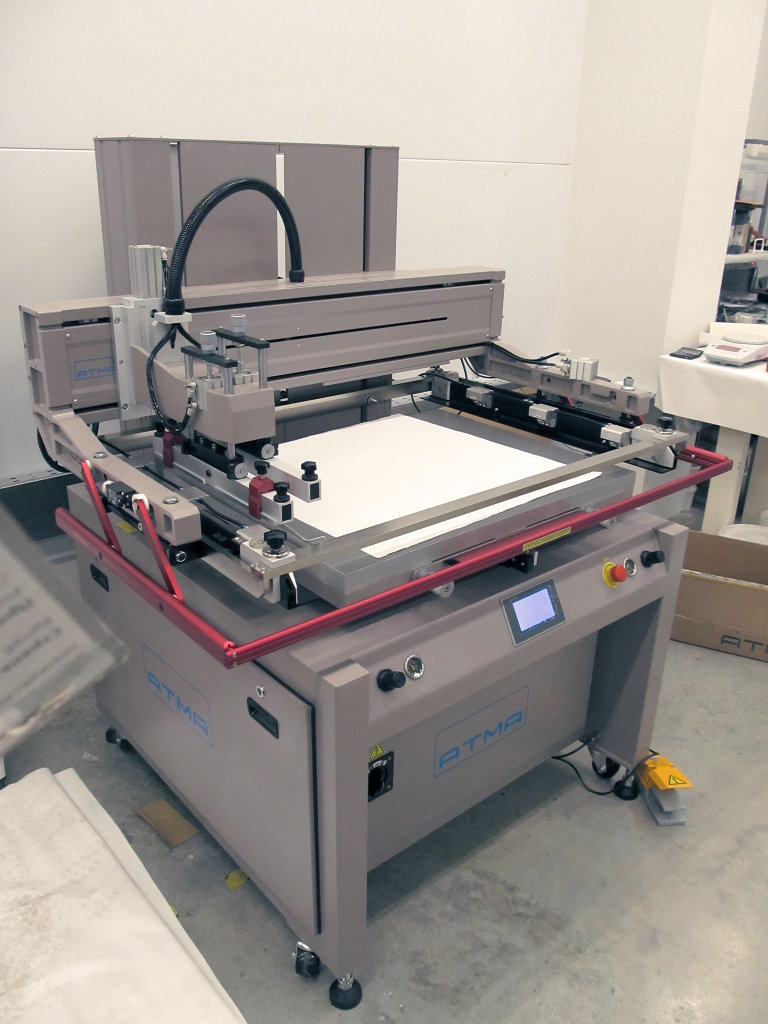

Трафаретные станки ATMA AT-80P, AT-120P, AT-160P
Применение
Плоскопечатные трафаретный станки ATMA AT-80P, AT-120P, AT-160P с микропроцессорным управлением и сервоприводом движения ракельной каретки разработаны для прецизионной печати на твёрдых и гибких материалах. Доступны так же варианты с различными видами съемников, модели: AT-80P/B, AT-80PP/G, AT-80P/SV.
Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Быстрая подготовка к печати: трафаретная рама устанавливается с фронтальной стороны и фиксируется пневматическими зажимами.
Простой в настройки сенсорный дисплей обеспечивает ввод параметров для контроля печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.
Информация (трафаретный станок)
- Система вертикального подъема рамы
- Прецизионные линейные направляющие
- Сервопривод системы движения ракельной каретки
- Сенсорная панель управления (тачскрин дисплей)
- Регулировка скорости печати и орошения
- Автоматический цикл работы с регулировкой времени задержки старта цикла
- Настройка длины печати
- Регулировка давления ракеля

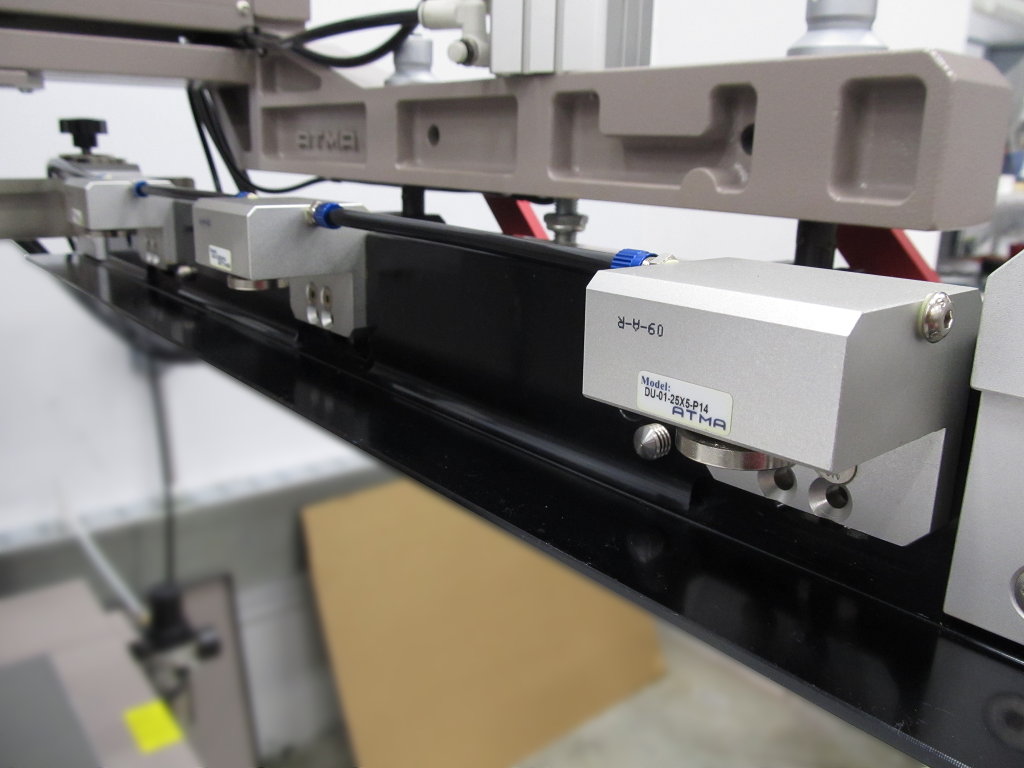

- Пневматические зажимы рамы
- Педаль
Точность шага настроек (сенсорная панель управления):
- скорость печати: 1 мм/сек
- скорость орошения: 1 мм/сек
- позиция начала печати 1 мм
- позиция окончания печати 1 мм
- таймер задержки цикла 0.1 сек

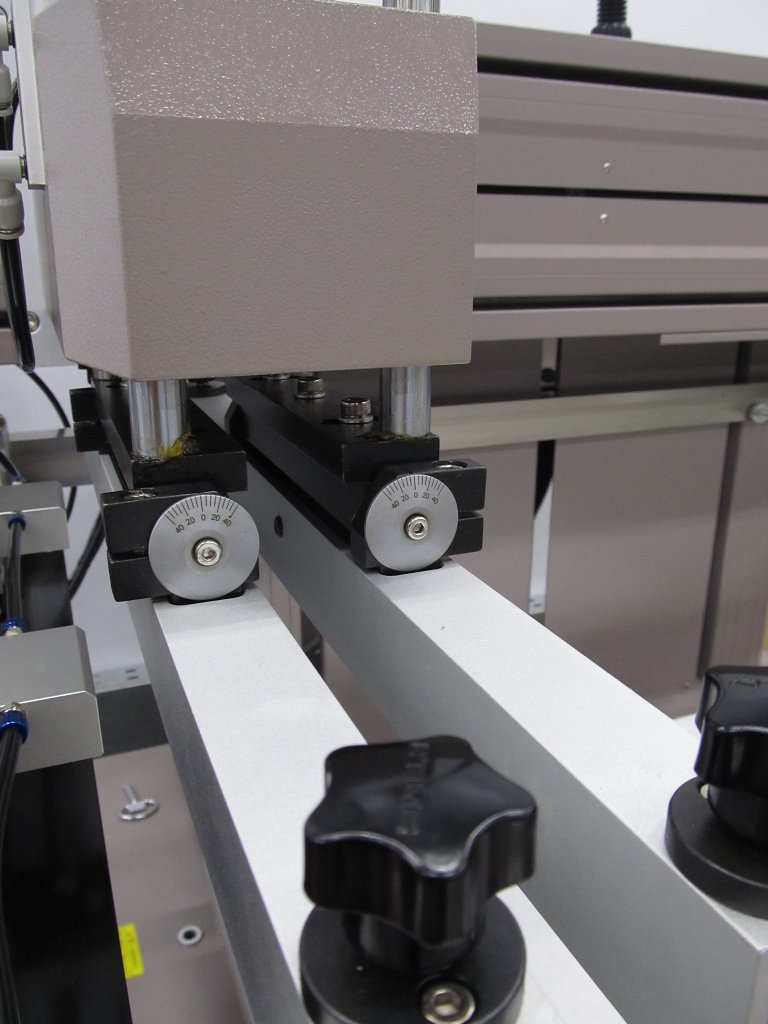

Градуировка шкалы микрометрических приводок (1 деление):
- перемещения стола 0.02мм

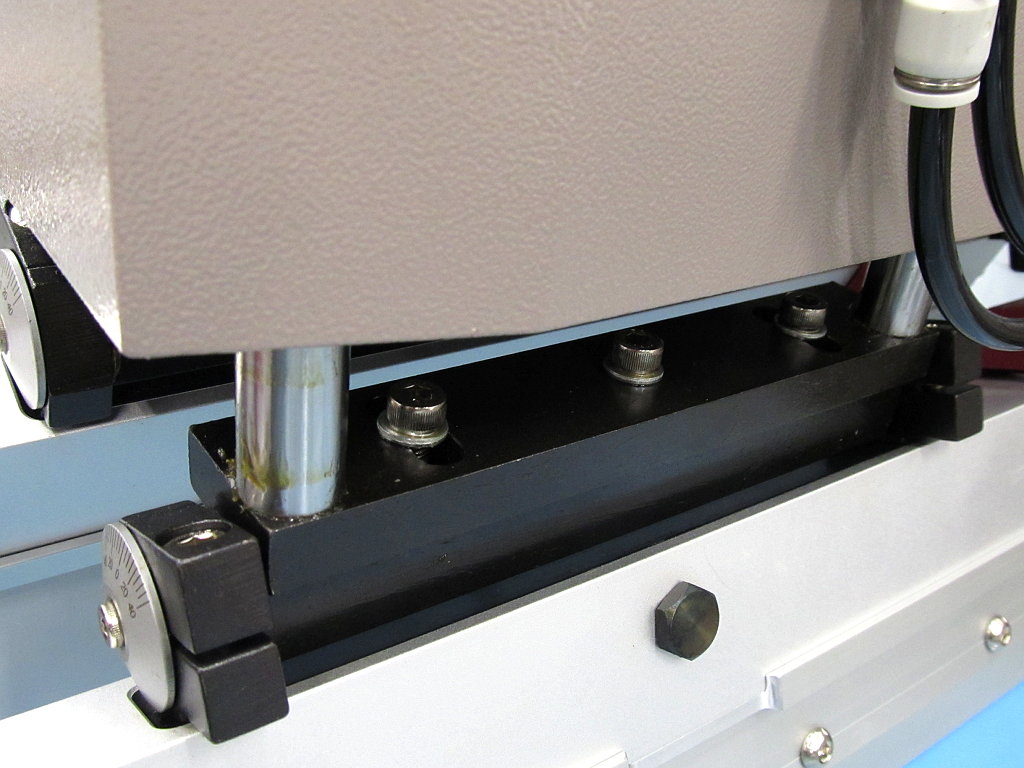

- ограничителя вертикального перемещения ракеля/контрракеля 0.02мм
Градуировка шкалы угла наклона ракеля/контрракеля 5°
| # | AT-80P | AT-120P | AT-160P |
|---|---|---|---|
| Вакуумный стол (мм) | 700×900 | 800×1400 | 800×1700 |
| Максимальный формат печати / размер вакуумной зоны (мм) | 600×800 | 700×1200 | 700×1600 |
| Максимальный внешний размер рамы (мм) | 900×1100 | 1000×1500 | 1000×1900 |
| Толщина запечатываемого материала (мм) | 0-25 | 0-25 | 0-25 |
| Ход микроприводок стола (мм) | ± 10 | ± 10 | ± 10 |
| Макс. производительность при макс. длине печати (циклов/час) | 570 | 480 | 420 |
| Электропитание | 380В, 50Гц, 2.6КВт | 380В, 50Гц, 3.3КВт | 380В, 50Гц, 4.1КВт |
| Давление сжатого воздуха (бар) | 5-7 | 5-7 | 5-7 |
| Потребление сжатого воздуха (л./цикл) | 3 | 3 | 3 |
| Габаритные размеры (см.) | 150x130x170 | 190x140x175 | 230x140x175 |
| Вес (кг) | 685 | 980 | 1310 |
- Вакуумные столы заказной конструкции
- Утапливаемые штырьки для позиционирования изделий на столе
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного станка без уведомления.
