Натяжное устройство Easy-Stretch™

awt-easy-stretch

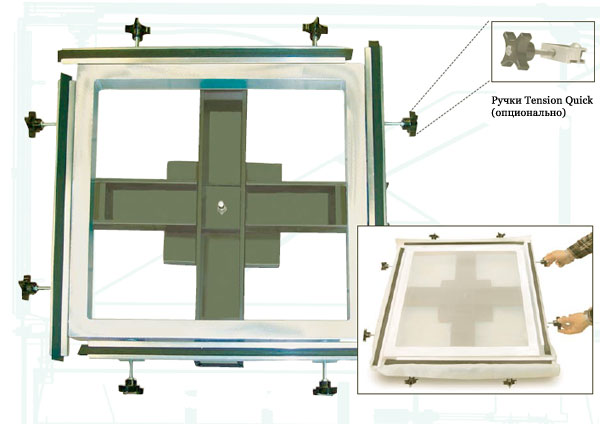

Натяжное устройство Easy Stretch с опциональным поворотным основанием.

Применение

Механическое натяжное устройство Easy-Stretch™ предназначено для натяжения сеток на рамы на стадии изготовления трафаретных печатных форм. Устройство легко в использовании и совместимо с металлическими и деревянными рамами. Даже если вы никогда не натягивали сетку, вы получите очень хорошие результаты, следуя простой инструкции. Для ускорения процесса натяжки, можно использовать опциональное поворотное основание (не рекомендуется использовать для рам более 122х122см) и опциональные «барашки» специальной конструкции Tension Quick Speed Knob.

Максимальный уровень натяжения составляет 20-25Н/см (для рам размером более 92х122см — 20Н/см) в зависимости от номера сетки и других факторов.

Доступны два типа «барашков»: стандартные и Tension Quick (опционально). Во время натяжения сетки, первые поворачиваются вручную. Ручки Tension Quick имеют на торцах «гайки», которые можно вращать используя электрический гайковёрт, что существенно уменьшит время натяжения, особенно на больших рамах.

Информация

Стандартные параметрыХарактеристикиОпции
  • Малое время подготовки к работе
  • Гибкие вставки надёжно фиксируют сетку во время натяжения и позволяют легко ослабить углы, предотвращая порчу сетки.
  • Изменяемый размер.
  • Максимальный уровень натяжения 25Н
# Макс. внешний размер рамы
см.
Макс. уровень натяжения
Н/см
Кол-во ручек/ на сторону
ES-2424 61 x 61 25 2
ES-2436 61 x 92 25 2
ES-2448 61 x 122 25 2
ES-2460 61 x 153 25 2
ES-3636 92 x 92 25 2
ES-3648 92 x 122 20 2
ES-4848 122 x 122 20 3
ES-4860 122 x 153 20 3
ES-4872 122 x 183 20 3
ES-6060 153 x 153 20 4
ES-6072HD 153 x 183 20 4
ES-60120 153 x 305 20 4
ES-7272HD 183 x 183 20 4
ES-7276 183 x 193 20 4
  • ES-TQ100 Ручки Tension quick для рам имеющих стороны до 122см
  • ES-TQ101 Ручки Tension quick для рам со сторонами более 122см
  • ES-SB Swivel Base Поворотное основание (для рам размером не более 122см)
  • Тензометр

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
