Автоматы для нанесения фотоэмульсии на трафаретные печатные формы до 200х300см (Китай)

• Система управления на базе программируемого контроллера.
• Полностью автоматический процесс нанесения эмульсии настраивается с помощью сенсорного дисплея панели управления
• Фиксация и разблокирование рамы происходит с помощью педали
• Скорость нанесения фотоэмульсии, количество слоёв нанесения и одностороннее/двухстороннее нанесение — настраивается с помощью панели управления.
• Толщина эмульсионного слоя может настраиваться с помощью регулятора давления и количества слоёв
• Скорость будет автоматически снижаться рядом с положением остановки
• Использование стальных материалов с низкой вибрацией обеспечивает ровное покрытие.
• Многоязычный интерфейс панели управления, с различными вариантами выбора нанесения эмульсии и детальными параметрами настройки процесса
• Специальная алюминиевая ракель-кювета обеспечивает равномерное и стабильное нанесение эмульсии

В оборудовании используются высококачественные компоненты от мировых лидеров индустрии:

• Привод серводвигателя MITSUBISHI (Япония)
• Мотор CHENTA (Тайвань)
• Линейные направляющие THK (Япония)
• Ремень привода MITSUBISHI (Япония)
• Пневматические цилиндры AIRTAC (Тайвань)
• Подшипники линейного перемещения THK (Япония)
• Другие подшипники IKO, NSK (Япония)
• Программируемый контроллер PLC MITSUBISHI (Япония)
• Мотор-редуктор MOTOVARIO (Италия)
• Низковольтный контроллер LG/LS (Корея)
• Панель AUTONICS (Корея)
• Датчики AUTONICS (Корея)
• Фотоэлектрические переключатели OMRON (Япония)
• Кнопки FUJI (Япония)
• Педаль SANSONG CAST (Корея)

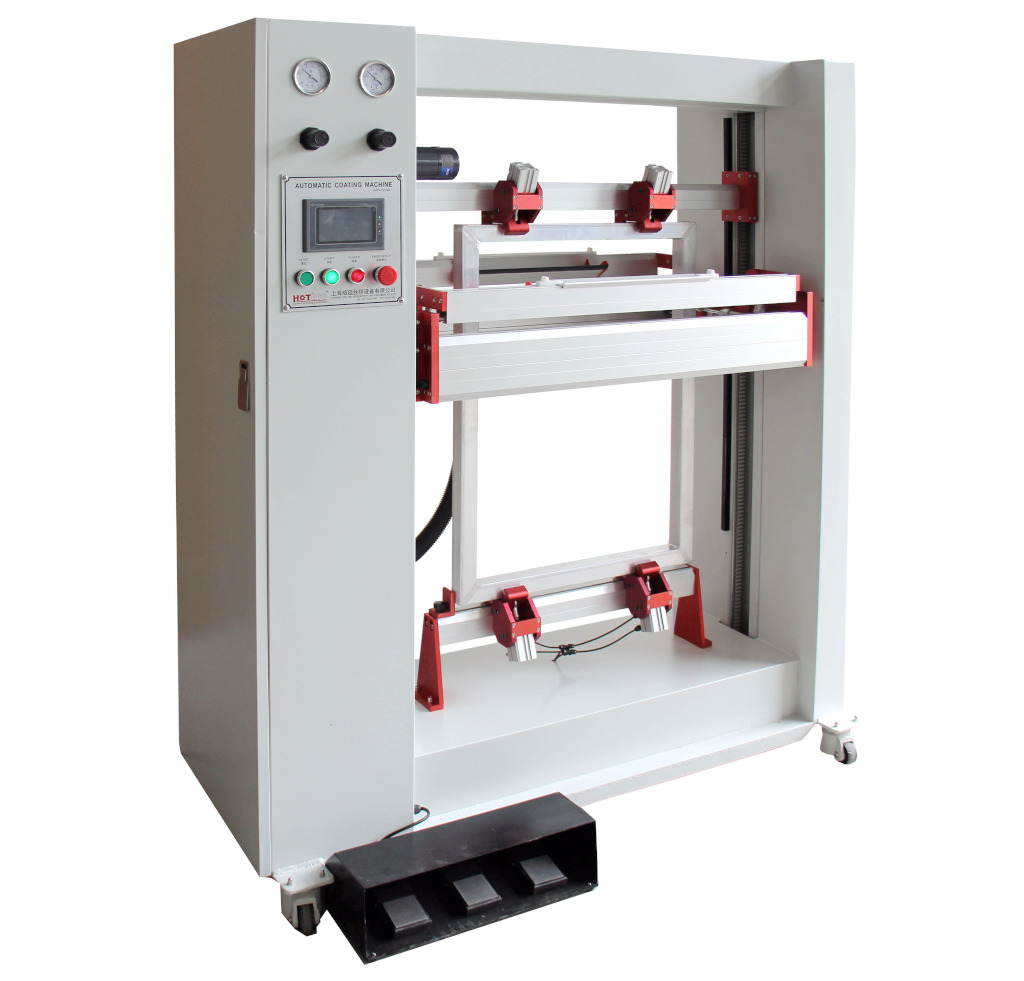

Модель 6080

• Максимальный размер рамы 600х800 мм
• Минимальный размер рамы 200х300 мм
• Максимальный размер нанесения эмульсии 500х700 мм
• Минимальный размер нанесения эмульсии 100х200 мм
• Максимальная ширина ракель-кюветы 500 мм
• Минимальная ширина ракель-кюветы 100 мм
• Толщина профиля рамы 15 – 55 мм
• Точность нанесения эмульсии ±1 мкм
• Количество слоёв нанесения 0-9999
• Давление ракель-кюветы 2-6 кг/см²
• Скорость нанесения 5-150 мм/сек
• Управление фиксацией рамы педаль
• Сжатый воздух 6 кг/см²
• Вес 250 кг
• Электрика 220В-50Гц, 1Квт
• Габариты 1496x614x1556мм

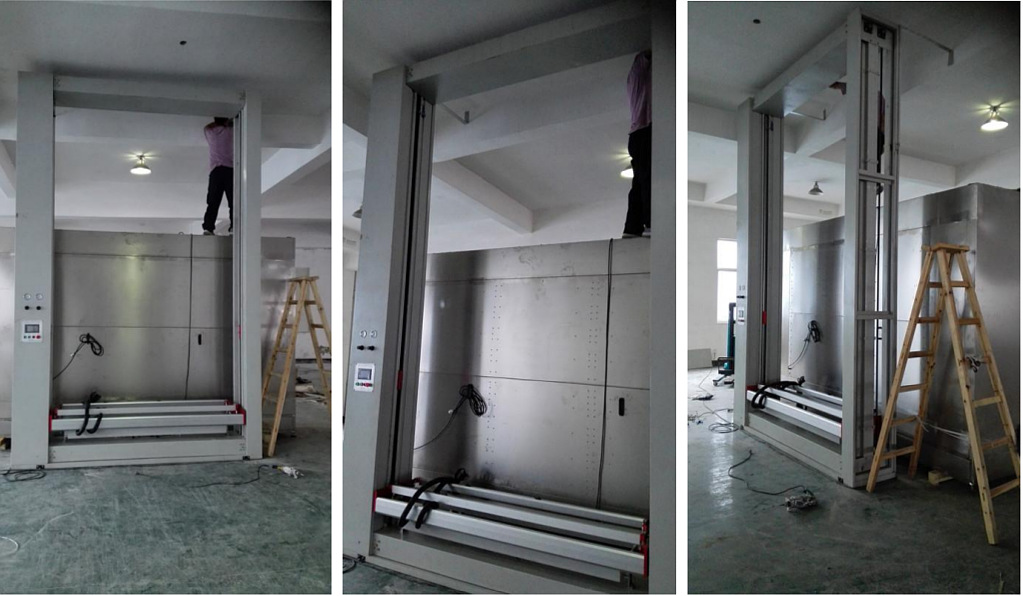

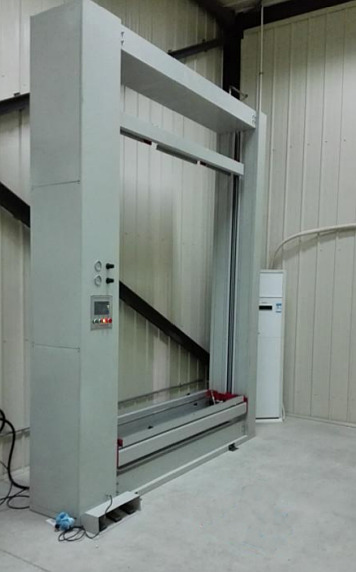

Модель 200300

• Максимальный размер рамы 2000х3000 мм
• Минимальный размер рамы 800х800 мм
• Максимальный размер нанесения эмульсии 1800х2800 мм
• Минимальный размер нанесения эмульсии 600х600 мм
• Максимальная ширина ракель-кюветы 1800 мм
• Минимальная ширина ракель-кюветы 600 мм
• Точность нанесения эмульсии ±0.002 мм
• Количество слоёв нанесения 0-9999
• Давление ракель-кюветы 2-6 кг/см²
• Скорость нанесения 5-150 мм/сек
• Управление фиксацией рамы педаль
• Сжатый воздух 6 кг/см²
• Вес 1500 кг
• Мощность 2.2 Квт
• Габариты 3523x1125x4162мм

Возможны заказные размеры.

• Заказные размеры автоматов для нанесения фотоэмульсии на трафаретные печатные формы
