Система натяжения сетки SAATI TOP12

saati-top12

Система натяжения сетки SAATI TOP12 предназначена для изготовления высококачественных трафаретных печатных форм.

Система проста в использовании и даёт возможность легко получить максимальное натяжение, рекомендованное производителем сеток без избыточного натяжения по углам.

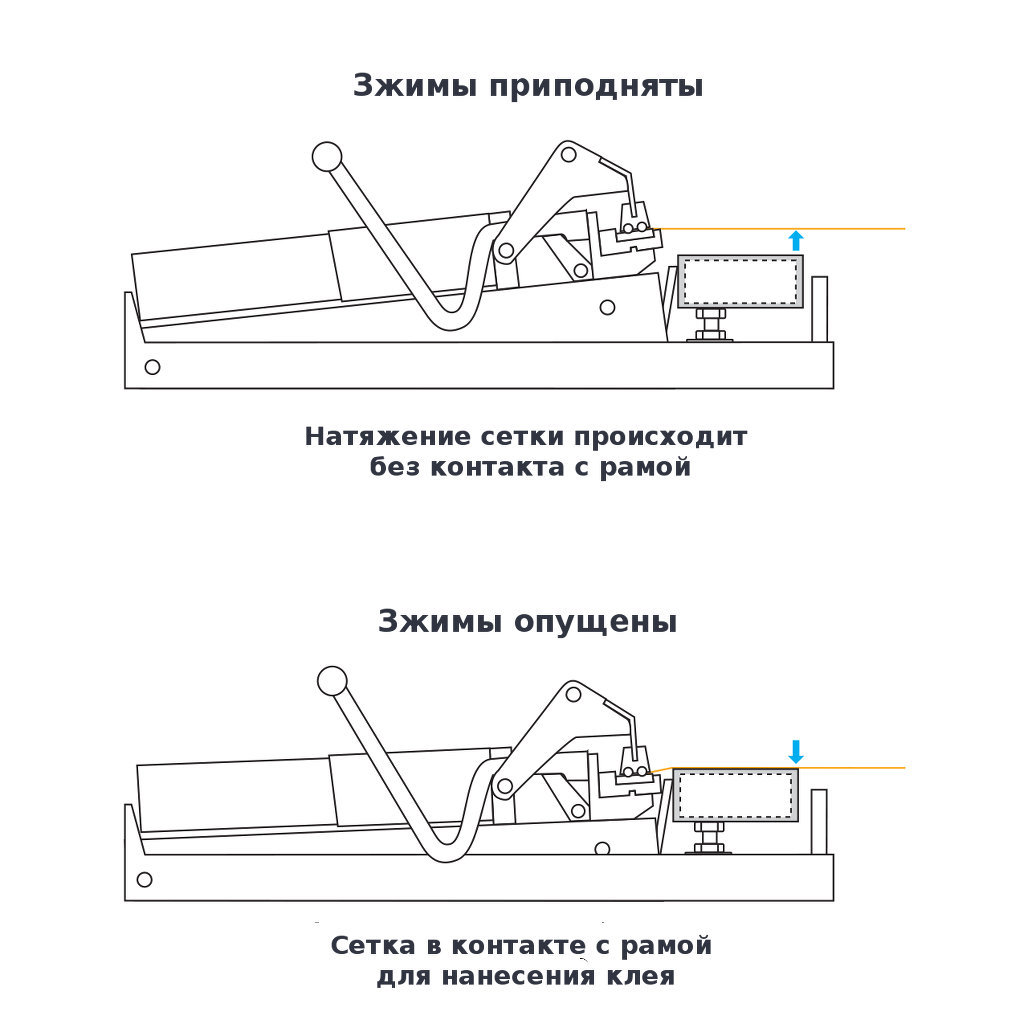

В дополнении к возможности независимой регулировки натяжения по осям X и Y, во время натяжения отсутствует контакт между сеткой и поверхностью рамы. Большой ход цилиндров (14см) позволяет растянуть сетку до 28см в обоих направлениях. Специальный пневмоцилиндр приподнимает сетку над рамой во время натяжения, после достижения необходимого уровня, сетка опускается для приклеивания.

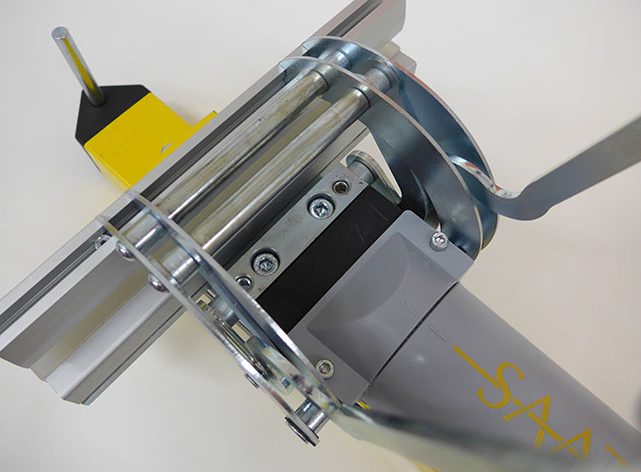

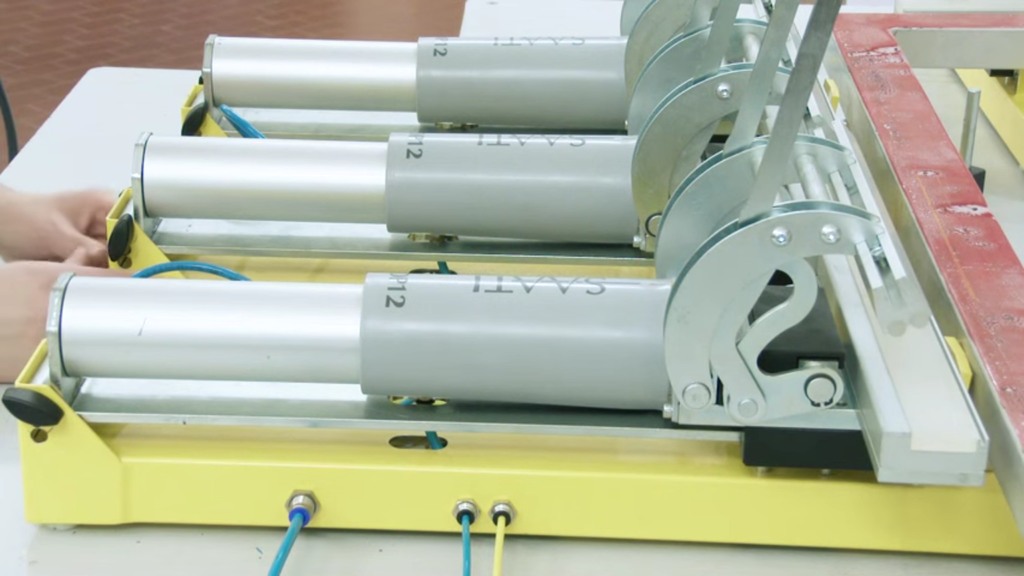

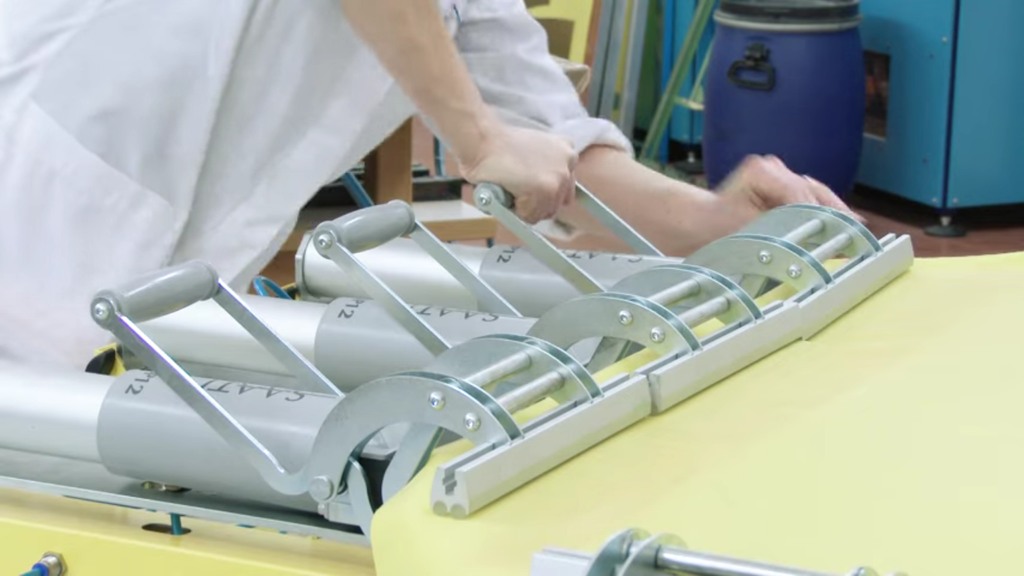

Зажимы имеют полиуретановые вставки не допускающие проскальзывания сетки во время натяжения. Система натяжения SAATI TOP12 – модульная система, подготовка к работе которой занимает считанные минуты. Каждый зажим имеет четыре коннектора для подключения пневмошлангов в защитной оболочке.

Информация

Стандартные параметрыОпцииВидео
  • Ширина захватов 150 и 250мм
  • Максимальный уровень натяжения 60 Н/см
  • Ход поршня : 120мм
  • Подъем сетки 15мм
    Независимое управление натяжением по осям X и Y
  • Вес натяжного узла: 9.7 кг
  • Длина натяжного узла 630мм.
  • Требование к сжатому воздуху: 6.6-6.9 бар (сухой очищенный)
  • Рекомендуемый размер стола, в обоих направлениях: размер рамы + 107см
  • Электронный пульт управления
  • Стол

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
