Вакуумные столы

systauto-vacuum-table

Применение

Systematic Automation изготавливает вакуумные столы более 30 лет.

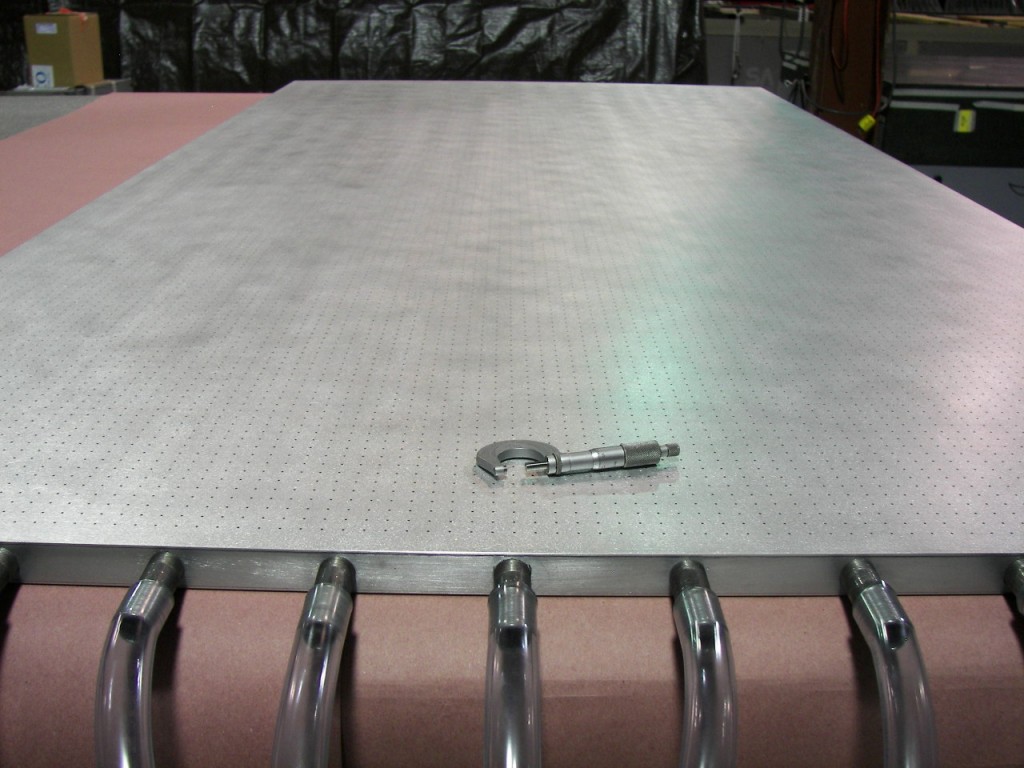

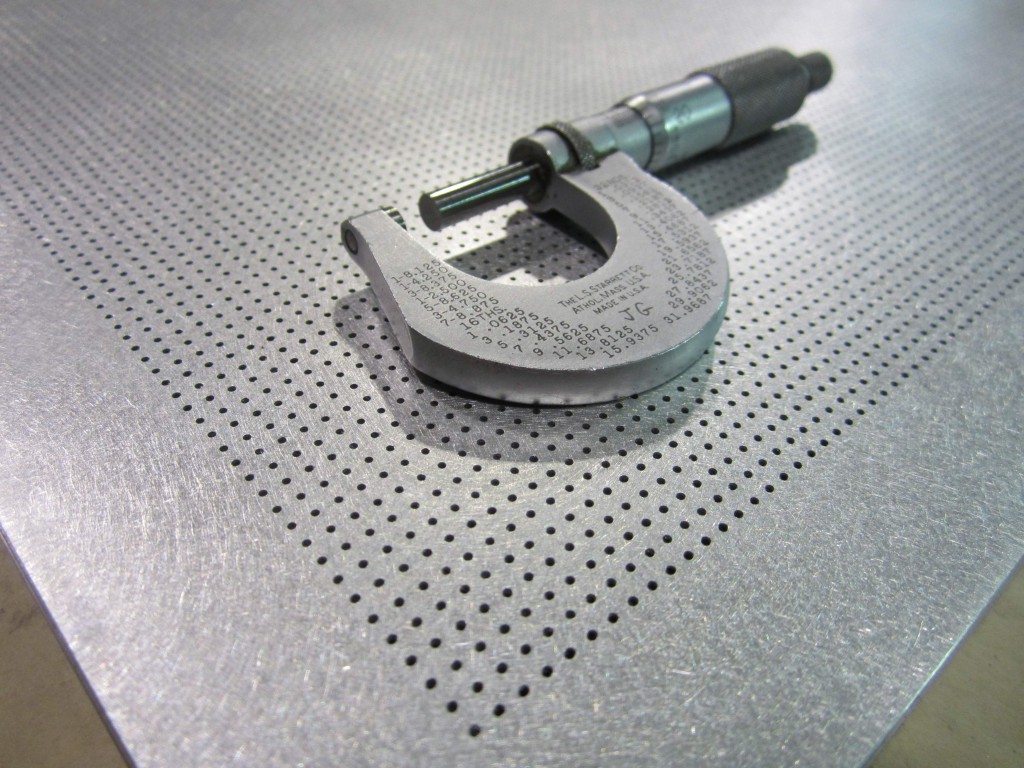

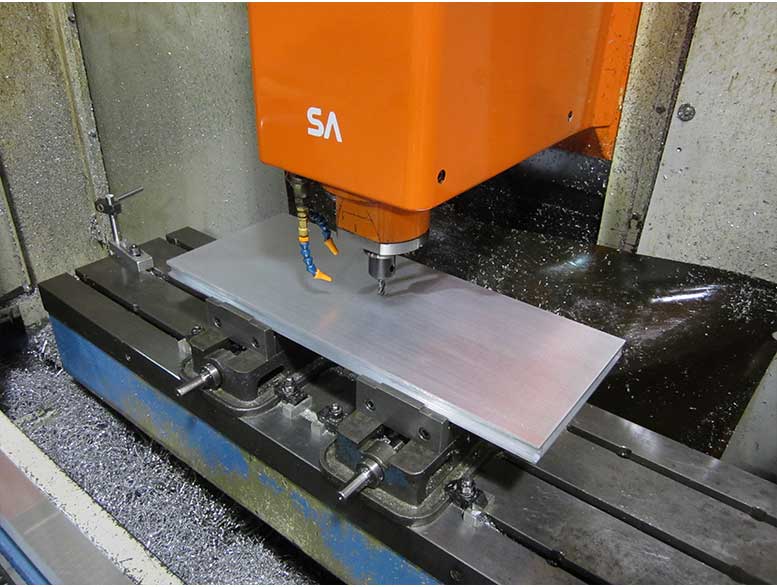

Практически идеальная поверхность (допуск не хуже чем ± 25мкм / кв.фут) – результат уникальной технологии изготовления и использования высококачественного оборудования. Ежегодно

Systematic Automation изготавливает тысячи вакуумных столов ежегодно для различных уникальных применений: сборочное производство, станки с чпу, формовка, резка, цифровые принтеры, фотография, гравировка, работа с тканями, струйные принтеры, исследовательское оборудование, лабораторное оборудование, ламинирование, лазерная гравировка и резка, плоттеры, изготовление парусов, трафаретная печати, станки ультразвуковой резки, прессы, очистка ковров.

Конструкция вакуумных столов

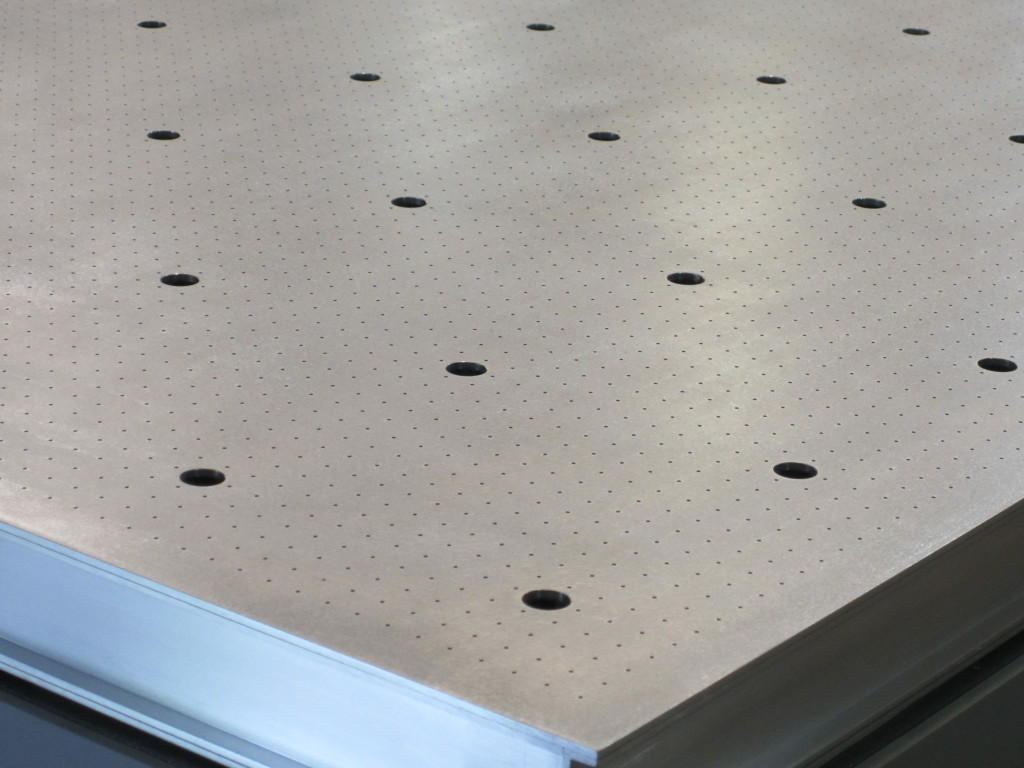

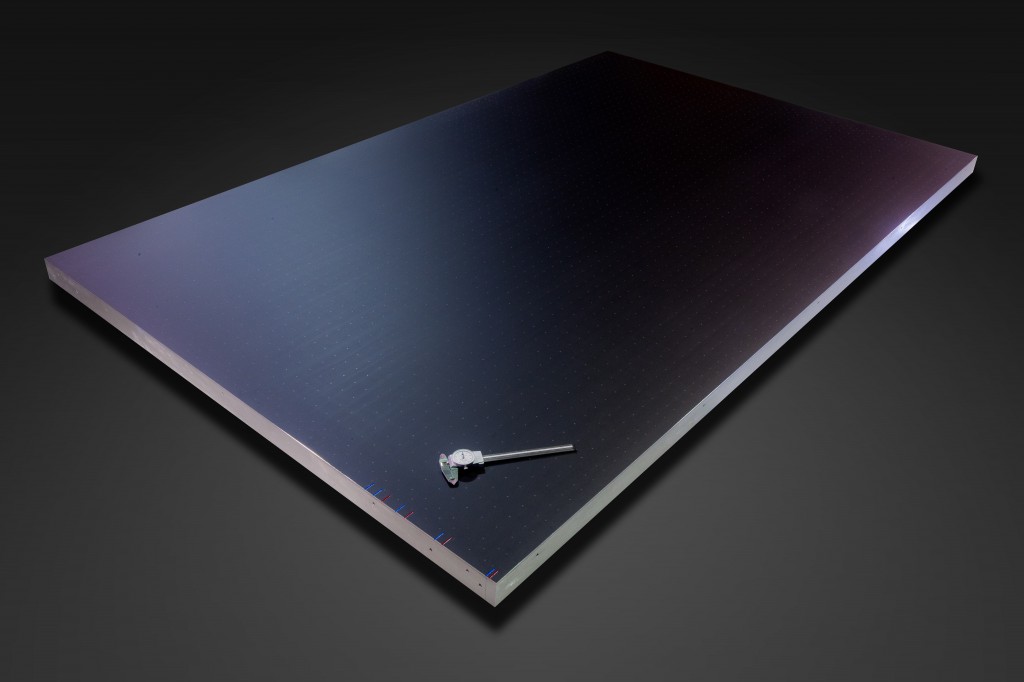

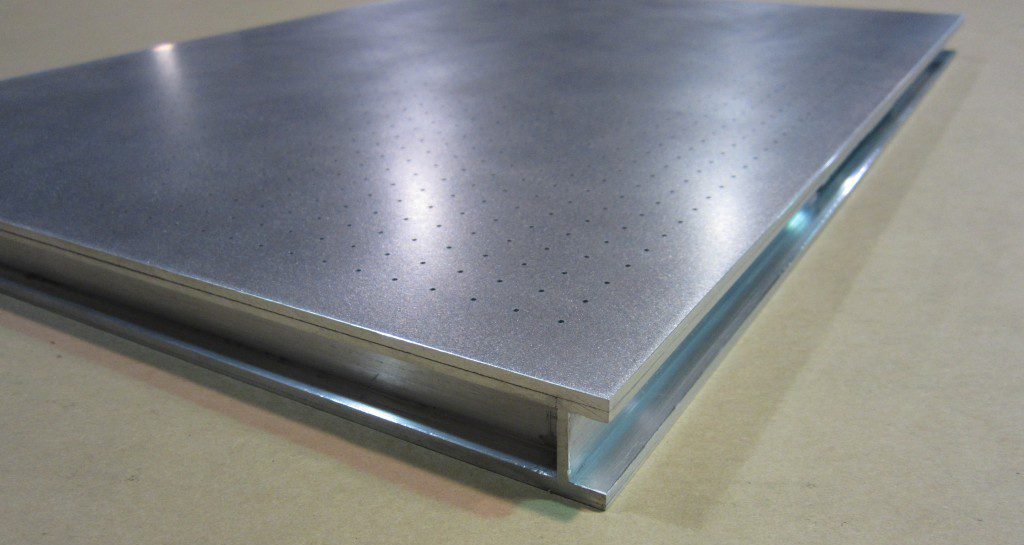

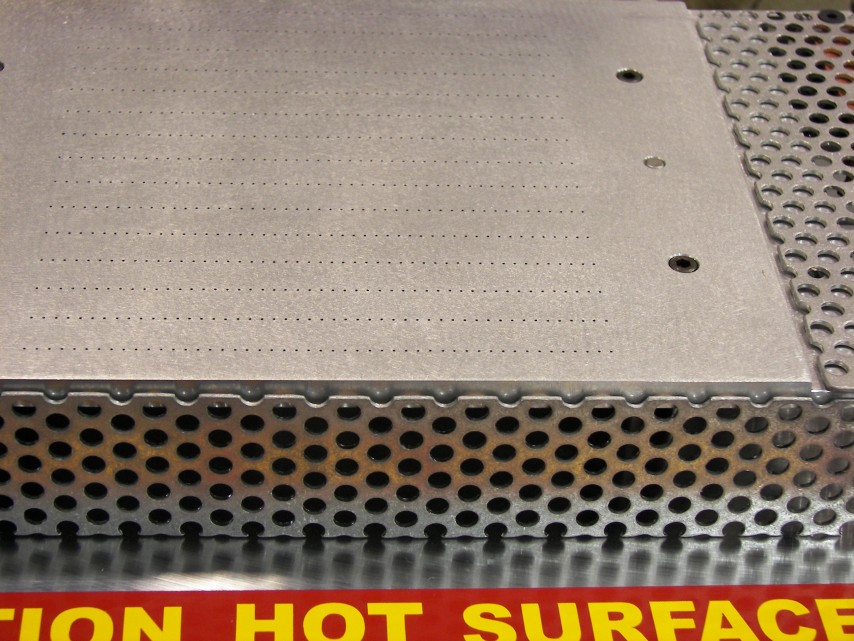

Верхняя часть стола изготавливается из прочного алюминиевого сплава толщиной 3мм. Использование эпоксидной смолы в конструкции, обеспечивает хорошую защиту от вмятин и изгибов.

Основа вакуумного стола имеет «сотовую» структуру и изготовлена из материала, снижающего эффект влияния разницы температур на неравномерность поверхности стола. Сотовая конструкция обеспечивает равномерный поток воздуха по всей поверхности стола.

«Коллектор» размером 25х25мм расположен вокруг сотовой основы, за счёт чего достигается максимально лучшее распределение вакуума между всеми отверстиями в столе.

Размер отверстий

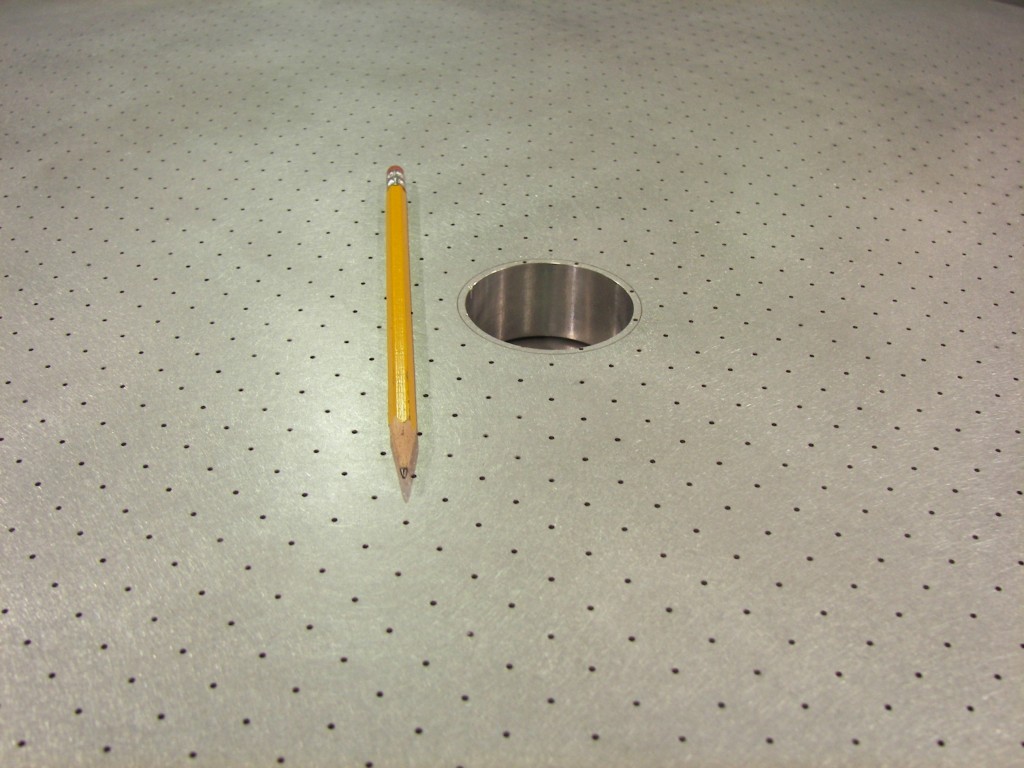

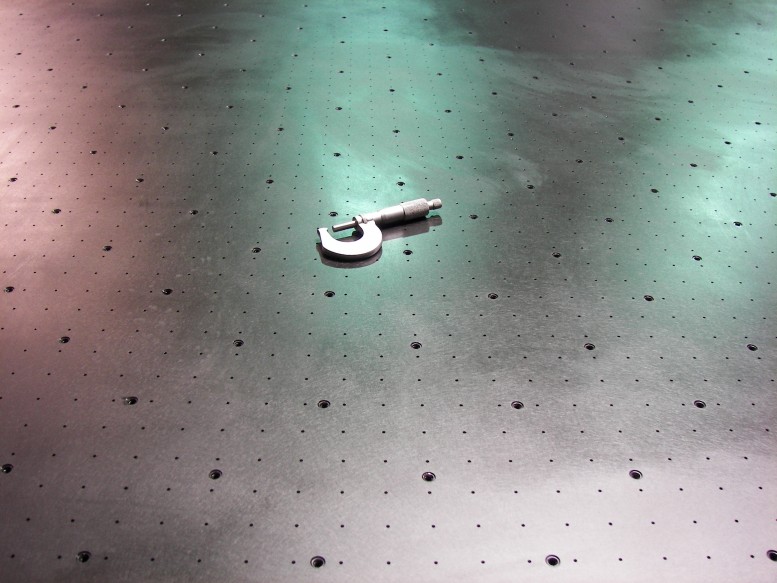

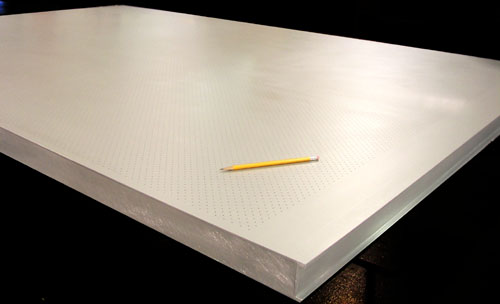

В стандартном варианте отверстия в столе имеют диаметр 1.6мм, и расположены с шагом 12.5мм что является оптимальным для большинства работ.

Такие материалы как поликарбонат или винил толщиной 127мкм не деформируются напротив отверстий 1.58мм при полном усилии стандартной вакуумной помпы (см. спецификацию).

Опционально, отверстия могут иметь заказной размер (минимум. 0.79мм). Отверстия 0.79 мм раззенкованы с нижней стороны для минимальных потерь воздушных потоков.

Крепление

Все столы имеют фланец 9.5мм по периметру для крепления. Если штуцер для подсоединения вакуумной помпы будет находиться не снизу, а сбоку, то фланец с этой стороны будет отсутствовать. При необходимости, во фланце будут насверлены отверстия для крепления, в соответствии с чертежом заказчика.

Стандартные параметрыОпцииFAQВидео
Внешние размеры стандартных вакуумных столов. Вакуумные отверстия располагаются 25мм от края.

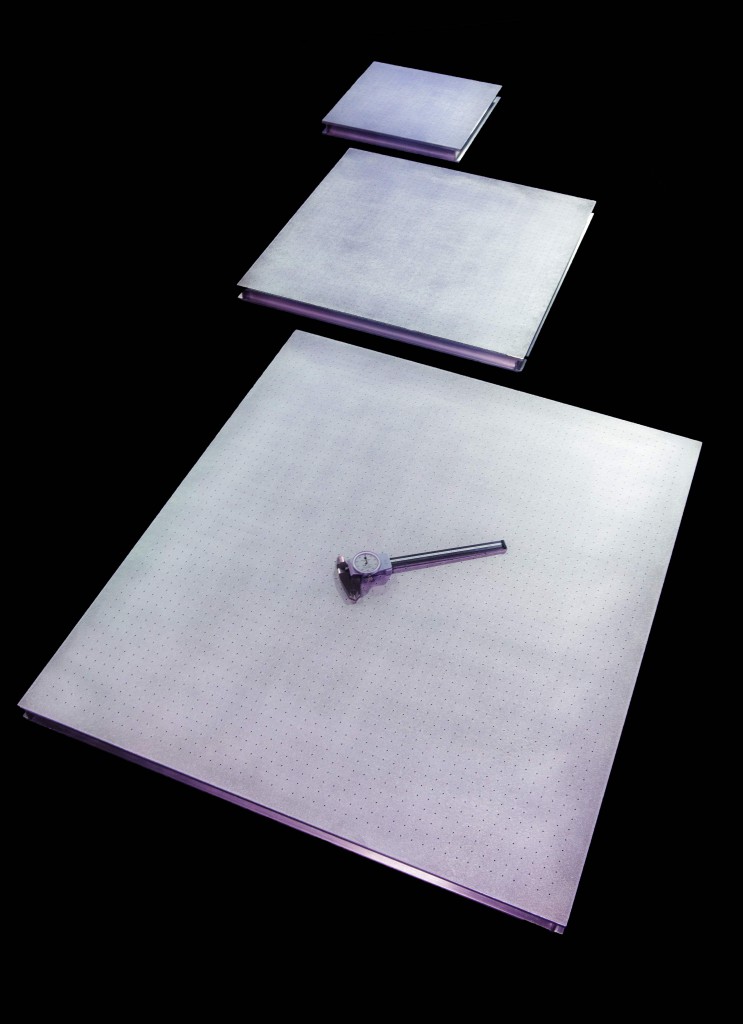

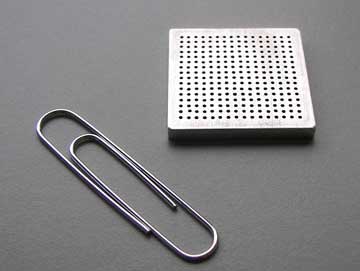

  • 127x152x30мм. (5″ x 6″ x 1 3/16″)
  • 203x203x30мм. (8″ x 8″ x 1 3/16″)
  • 304x203x30мм. (12″ x 8″ x 1 3/16″)
  • 304x304x30мм. (12″ x 12″ x 1 3/16″)
  • 304x406x30мм. (12″ x 16″ x 1 3/16″)
  • 304x609x30мм. (12″ x 24″ x 1 3/16″)
  • 304x762x30мм. (12″ x 30″ x 1 3/16″)
  • 355x355x30мм. (14″ x 14″ x 1 3/16″)
  • 406x279x30мм. (16″ x 11″ x 1 3/16″)
  • 457x279x30мм. (18″ x 11″ x 1 3/16″)
  • 508x406x30мм. (20″ x 16″ x 1 3/16″)
  • 508x431x30мм. (20″ x 17″ x 1 3/16″)
  • 508x457x30мм. (20″ x 18″ x 1 3/16″)
  • 508x508x30мм. (20″ x 20″ x 1 3/16″)
  • 558x558x30мм. (22″ x 22″ x 1 3/16″)
  • 609x457x30мм. (24″ x 18″ x 1 3/16″)
  • 609x558x30мм. (24″ x 22″ x 1 3/16″)
  • 609x711x30мм. (24″ x 28″ x 1 3/16″)
  • 660x355x30мм. (26″ x 14″ x 1 3/16″)
  • 660x482x30мм. (26″ x 19″ x 1 3/16″)
  • 660x508x30мм. (26″ x 20″ x 1 3/16″)
  • 660x762x30мм. (26″ x 30″ x 1 3/16″)
  • 660x863x30мм. (26″ x 34″ x 1 3/16″)
  • 685x1016x30мм. (27″ x 40″ x 1 3/16″)
  • 711x812x30мм. (28″ x 32″ x 1 3/16″)
  • 762x508x30мм. (30″ x 20″ x 1 3/16″)
  • 762x863x30мм. (30″ x 34″ x 1 3/16″)
  • 762x1016x30мм. (30″ x 40″ x 1 3/16″)
  • 914x914x30мм. (36″ x 36″ x 1 3/16″)
  • 1219x1219x30мм. (48″ x 48″ x 1 3/16″)
  • 1219x2438x38мм. (48″ x 96″ x 1.50″)

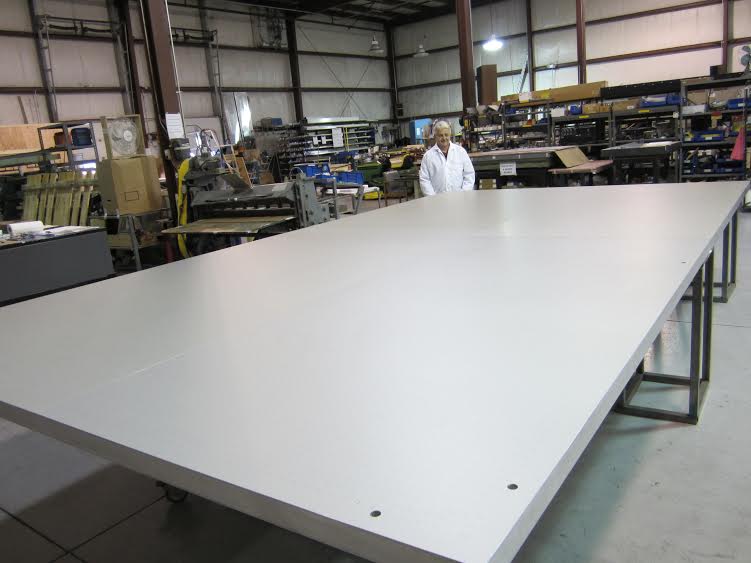

  • 1828x3657x38мм. (72″ x 144″ x 1.50″)
  • Доступны столы заказных размеров. Уточняйте.

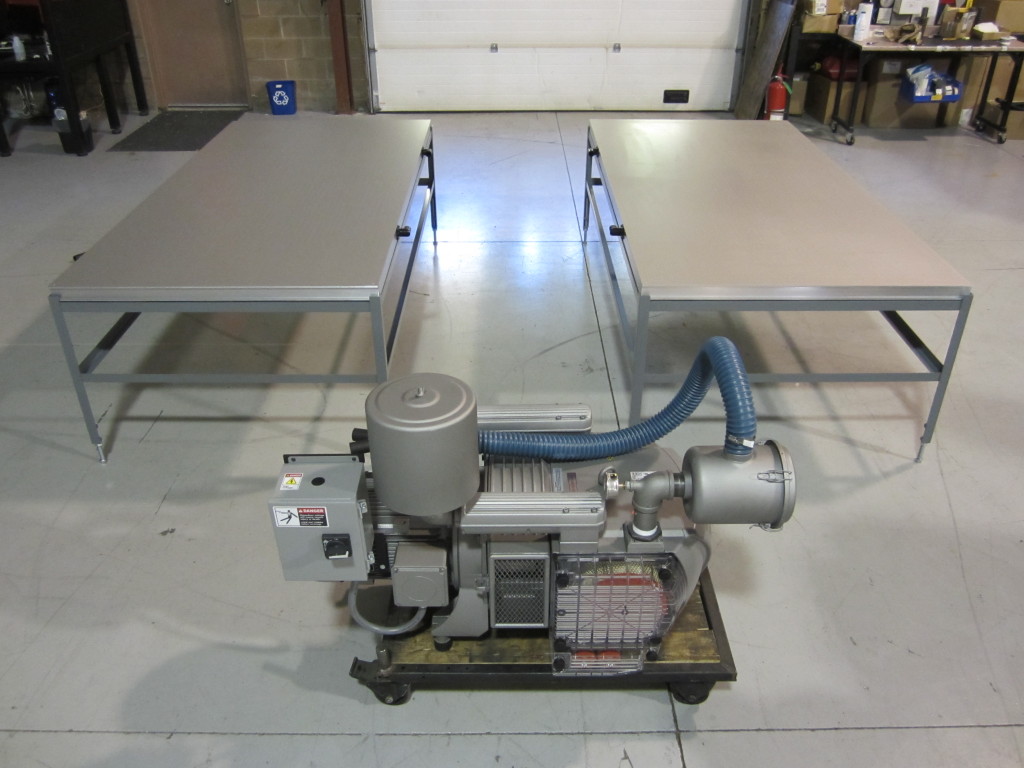

  • Вакуумная помпа
  • Вакуумный клапан
  • Клапан подачи воздуха в вакуумный стол
  • Регулятор усилия прижима.
  • Педаль
  • Упоры для позиционирования изделий на вакуумном столе.

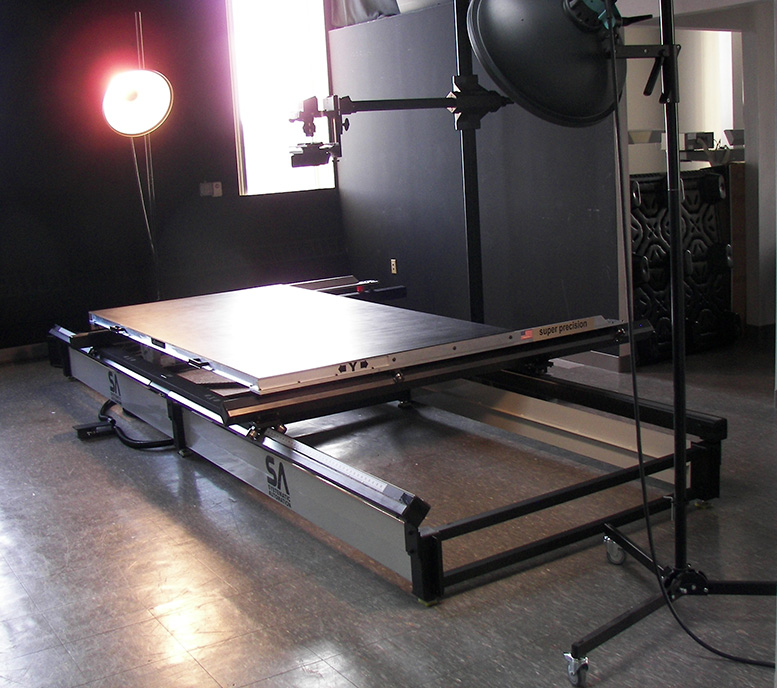

  • Выдвижные вакуумные столы
  • Пластиковая (Formica) поверхность стола

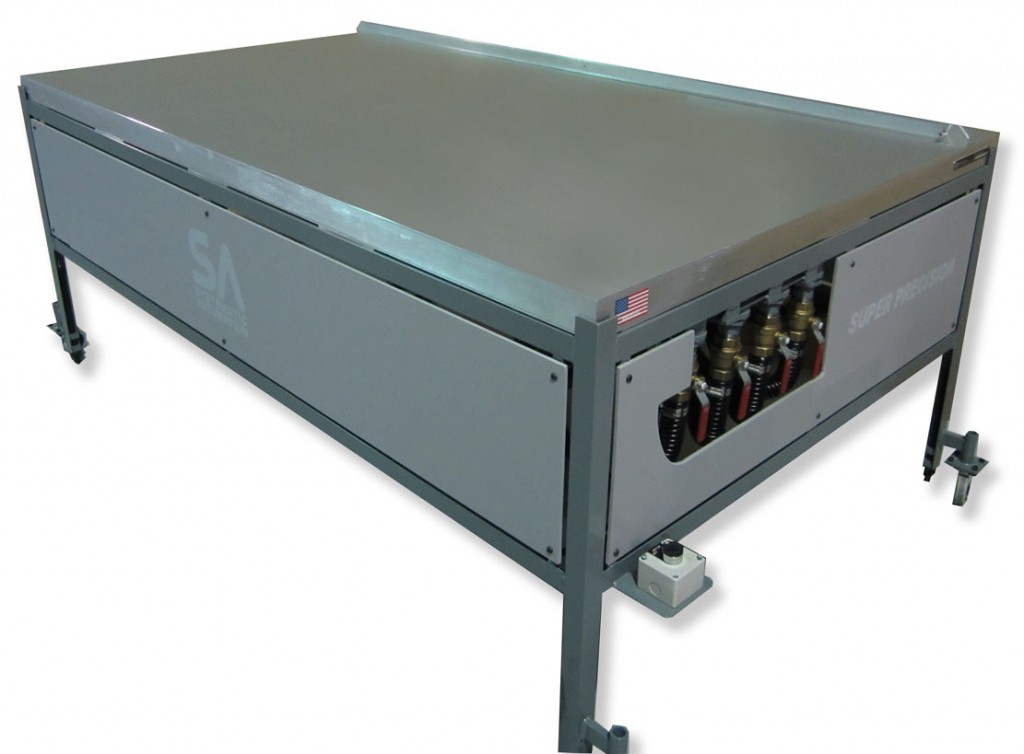

  • Независимые вакуумные зоны, управляемые с помощью клапанов.
  • Анодированная поверхность стола

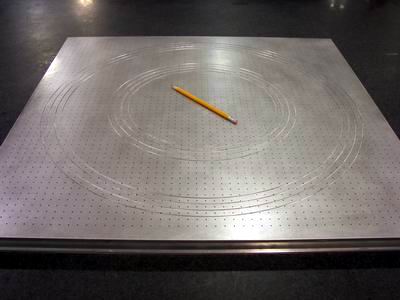

  • Расположение вакуумных отверстий в соответствии с чертежём заказчика
  • Форма и размер стола в соответствии с требованиями заказчика
В: Как я смогу закрепить вакуумный стол?
О: Стол имеет нижний и верхний фланец 9.5мм по периметру. Вы сможете использовать их для зажимов или насверлить отверстия для кремпления.

В: Возможно ли использовать резьбовое соединение для подводки вакуума?
О: Да. Укажите требуемый размер.

В: У меня уже есть вакуумная помпа. Будет она работать с вашим вакуумным столом?
О: Скорее всего она будет работать. В любом случае, Вы сможете заказать помпу позже. Если Вы решили использовать свою помпу, то можно сразу заказать переходник / адаптер. При заказе укажите размеры.

В: Я работаю с материалами, на которых могут появляться царапины. Можно ли их избежать при работе на вакуумном столе?
О: Да, Вы можете использовать клапан переключения на выдув воздуха из стола. При этом возникнет эффект воздушной подушки. Опционально, можно регулировать количество поступаемого воздуха. Для управления клапаном требуется сжатый воздух давлением мин. 4.2 бар.

В: Насколько ровная поверхность вакуумного стола?
О: Допуск не хуже чем ± 25мкм / кв.фут

В: Как я должен закрепить стол, чтобы не допустить изгиба?
О: Как правило, нижняя часть (поверхность) стола плоская и параллельная верхней части, поэтому, можно монтировать стол на базу станка.
При установки стола на поверхность, обращайте внимание на отсутствие зазоров, которые указывают на неровность поверхности. Используйте прокладки для устранения «покачивания» стола из-за зазоров. Проверьте параллельность. В случае необходимости используйте дополнительные прокладки чтобы устранить возможность прогиба стола под далением и нарушении плоскости рабочей поверхности вакуумного стола.

В: Есть ли способ размещения изделий на столе точно в одном и том же месте?
О: Да, это возможно. Опционально можно заказать систему упоров для позиционирования изделий. Как правило, это три стальных штырька, которые «выдвинуты» из стола во время укладки изделия и «утапливаются» в стол как только включается вакуум. Возможно разместить более трёх штырьков.


Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
