Выбор трафаретной сетки для CMYK и растровой печати
Первое на что нужно обратить внимание при CMYK печати — натяжение сетки. Необходимо контролировать два фактора.
• Все четыре печатные формы должны иметь одинаковое натяжение сетки (с допуском не более 1-2Н), иначе будут проблемы с цветосовмещением.
• Второе, натяжение должно быть не менее 20Н. Если натяжение будет меньше, это не будет обеспечивать адекватную печать за один проход, так как краска может остаться в трафарете, что приведет к увеличению растискивания растровых точек.
Учитывая оба этих фактора, а также, используя Low-Elongation сетки, вы будете максимально контролировать конечный результат. Low-Elongation сетки разработаны для удержания стабильного натяжения в процессе работы. Однако, это не означает, что вы должны натягивать сетку до максимально возможного уровня натяжения, которое указано в спецификации. Наиболее важно обеспечить уровень натяжения выше, чем минимальные требования для данных видов работ.
Следующей рекомендацией будет использование сеток только с холщевым (plain) плетением. Современные технологии производства сеток позволяют изготавливать данные сетки с очень высокими номерами, которые раньше традиционно изготавливались только саржевым (twill) или даже двойным саржевым плетением.
Из-за структуры плетения саржевые сетки могут стать причиной проблем растискивания растровых точек, а также образования муара.
Минимальный размер растровой точки для светлых участков изображения, зависит от номера используемой сетки, выбранного диаметра нити и линеатуры растра.
Минимальная деталь, которую вы можете напечатать корректно, зависит от размера отверстия в трафарете, которое эквивалентно размеру ячейки (mesh opening) + 1.5 диаметра нити. Отсюда, отношение с номером сетки и диаметром нити.
Для примера, если мы выбираем сетку 120(305) с диаметром нити 34 мкм, при условии, что все остальное оптимально (натяжение, краска, ракель и т.д.), мы имеем возможность напечатать точки 100 мкм. Это соответствует 3% при линеатуре 45 lpi, но только 9% при линеатуре 85 lpi.
Если на плёнке, выведенной с линеатурой 85 lpi, имеются 7% растровые точки, они будут всегда печататься как муар.

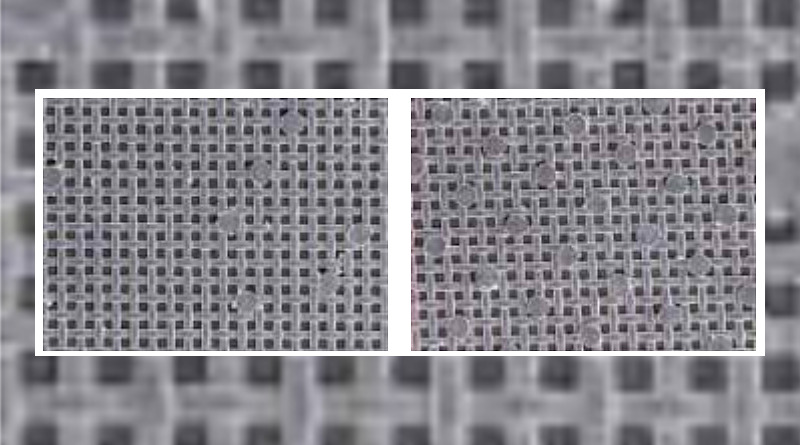

Схожая ситуация существует и с темными участками изображения. Минимальная точка трафарета должна быть «приклеена», по крайней мере, к трем нитям сетки. В этом случае будет гарантирована механическая стойкость. Если точка будет меньшего размера и будет удерживаться только за две нити, это может не обеспечить надлежащей механической прочности и часть точек будет смыта, что приведет, опять, к муару.
Минимальный размер точки должен быть равен двойному размеру ячейки + 1.5 диаметра нити.
Если взять аналогичный пример с нашей сеткой 120(305)/34, темные участки, которые безопасно могут быть напечатаны соответствуют 94% на 45 lpi или 80% на 85 lpi.
В приведенной ниже таблица сравниваются тональные диапазоны при различной линеатуре растра на различных сетках. В скобках указан дюймовый номер.
СЕТКА | ДИАПАЗОН | ||
---|---|---|---|
Номер/Диаметр нити | 45 lpi | 65 lpi | 85 lpi |
77(196)/55 | 6%-86% | 13%-71% | 21%-51% |
90(230)/48 | 4%-90% | 9%-78% | 15%-63% |
110(280)/40 | 3%-93% | 6%-86% | 11%-75% |
120(305)/34 | 3%-94% | 5%-89% | 9%-80% |
120(305)/31 | 2%-96% | 4%-91% | 7%-85% |
150(380)/31 | 2%-97% | 4%-93% | 6%-88% |
По материалам SAATI Americas
