Применение

Серия Sabre — являются лучшими автоматическими карусельными станками для шелкографии на футболках и других текстильных изделиях в линейке Workhorse Products. Станки Sabre имеют электроприводы движения ракельных кареток и поворота столов а также сенсорную панель управления с системой Workhorse OS.

Автоматические станки для шелкографии на футболках 6х8. Сравнение Workhorse Freedom, Sabre и Cutlas. Что выбрать?

Информация

Стандартные параметрыХарактеристикиОпцииВидео
  • Электрические печатающие головки (электромоторы в узлах перемещения ракельных кареток)
  • Электропривод вращения столов
  • Система управления станка и настройки параметров Workhorse OS с сенсорной панелью управления

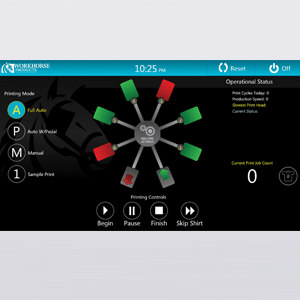

Сенсорная панель управления позволяет выбрать режимы работы станка и выполнить настройки печатного цикла
  • A—“Full Auto” режим полностью автоматической печати. В данном режиме педаль используется для пропуска печати на столе и дублирует кнопку пропуск печати “Skip Shirt”
  • P —“Auto w/Pedal” автоматический режим печати с стартом цикла от педали или от кнопки продолжить печать “Continue”
  • M — “Manual” ручной режим обычно используется для настройки станка. Режим даёт печатнику полный контроль над функциями станка
  • 1 — “Sample Print” режим пробной печати при котором печать происходит на одном изделии. Этот режим используется для проверки настроек перед печатью тиража
  • “Begin” начало печати тиража – последовательная активация печатающих головок
  • “Pause” пауза – остановка печати в любое время цикла и последующее возобновление печати
  • “Finish” завершение печати тиража – последовательная деактивация печатающих головок
  • “Skip Shirt” — пропуск пеати на столе. В автоматическом режиме “Full Auto” это позволяет не класть изделие на стол. На даном столе не будет происходить печать и подсушивание
  • “Continue” — в режиме “Auto w/ Pedal” продолжение печати после паузы
  • “Rapid Strokes” — функция многократной печати на одной печатающей головке при которой столы не опускаются. Изделие остаётся под печатающей головкой пока не будут выполнены заданные циклы печати / орошения. Функция существенно увеличивает производительность
  • “Index Direction” — Изменение направления вращения столов
  • “Manually Index” — Возможность вращать столы вручную в любом направлении
  • “Indexing Mode” — Возможность установить стандартный режим поворота столов или увеличенный — “двойной индекс”
  • “Table Up/Down” — Подъём / опускание столов
  • “Orbital Mode” — Режим эмуляции ручной печати при котором можно запрограммировать количество полных поворотов столов, и на каждом полном повороте запрограмировать печать на определённых головках и подсушивание на определённых подсушках
  • “Timers” — таймеры
  • “Warm Pallets” — прогрев столов
  • “Place Shirt on All Pallets” — функция подтверждающая, что на всех столах есть изделия
  • “Remove All Shirts” — функция подтверждающая, что на столах отсутствуют изделия
  • “Status” — информация о текущем состоянии станка
  • “Active” — включение и отключение печатающих головок. Отключенные головки не будут использоваться в печатном цикле
  • “Home Position” — положение печатающих головок в режиме ожидания. Эта функция может быть использована для изменения направления печати и орошения
  • “Place Shirt” — возможность указать под какой головкой находится изделие
  • “Strokes” — возможность задать количество циклов печать/орошение для конкретной головки
  • “Step Back” — возможность напечатать, повернуть стол под подсушку, подсушить и вернуть обратно под головку, чтобы ещё раз напечатать
  • “Ink Type” — переключение режима работы с водными / пластизолевыми красками
  • “Flood With Index” — орошение во время поворота столов существенно увеличивает производительность
  • “Flash Head” — указание головки на которой размещается подсушка
  • “Flash with Index” — включение подсушки во время начала поворота столов увеличивает производительность за счёт “разогрева” ламп
  • “Flash Time” — установка времени подсушивания
  • “Print”/ “Flash” — режим печать / подсушивание для печатающей головки
  • “Reset Counter” — сброс показаний счётчика напечатанных изделий
  • “Set Job Count” — количество напечатанных изделий после которого станок переходит в режим пауза
  • “Index Dwell” — настройка времени, требуемого для укладки / снятия изделий
  • “Flood Chop Delay” — задержка движения ракельной каретки после печати смены ракель/контрракель
  • “Print Chop Delay” — задержка движения ракельной каретки после орошения и смены ракель/контрракель
  • “Troubleshooting” — возможность диагностировать возникшую проблему
  • “Machine Maintenance” — напоминание о сервисном обслуживании
  • Количество печатающих головок: 6 (SAB68), 8 (SAB810), 10 (SAB1012), 12 (SAB1214)
  • Максимальный размер печати: 510х510мм (510х710мм только для SAB1214)
  • Максимальный размер печати при печати «через головку»: 810х510мм (1120х710мм только для SAB1214)
  • Максимальная производительность: 750-850 футболок / час.
  • Печатающие головки и поворот столов: электрика
  • Диаметр станка / вес:
    SAB68: 375см / 1415 кг
    SAB810: 420см / 1916 кг
    SAB1012: 465см / 2800 кг
    SAB1214: 540см / 3629 кг
  • Требования к пневматике:
    SAB68: 6.9 бар (142 л/мин)
    SAB810: 6.9 бар (170 л/мин)
    SAB1012: 6.9 бар (199 л/мин)
    SAB1214: 7.6 бар (340 л/мин)
  • Промежуточная сушилка FlashBack SFB2020 51х51 см
  • Промежуточные сушилки PLUG N GO QUARTZ и UNIVERSAL QUARTZ
  • Столы с резиновым покрытием (25X56см, 31X56см, 36X56см, 41X46см, 41X56см, 46X56см, 51X56см, 56X76см, 10X56см, 15X56см
  • Ракеледержатели и контрракели
  • Термотрансферный пресс устанавливаемый в рамодержатели вместо печатной формы. Размер нагревательной панели 41х51см, цифровая регулировка температуры до 315С, 3600 Вт. Может быть использован как для переноса термотрансферов / термонаклеек (включая фольгу) на изделие, так и для «приглаживания» волокон перед печатью и выравнивания белой подложки.


На видео: станок для шелкографии на футболках Sabre




На видео: печать на футболках в режиме Orbital (аналог функции Roto от TAS и Revolver от M&R)




На видео: печать на футболках на автоматическом станке Sabre с производительностью 600 штук в час




На видео: работа станка печати на футболках Sabre с автоматической промежуточной сушилкой FlashBack. Печать и подсушивание на одной и той же головке «без потри цвета».




На видео: функция Step Back при которой после подсушивания футболка возвращается под печатающую головку для печати второго «проката».




На видео: печать на станке Sabre на футболках в 8 красок с вытравкой.




На видео: печать дизайна на станке Sabre поделенного программой цветоделения T-Sep Separation.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию шелкографического оборудования без уведомления.
