Трафаретные станки ATMA AT-45PA и ATMA AT-25PA

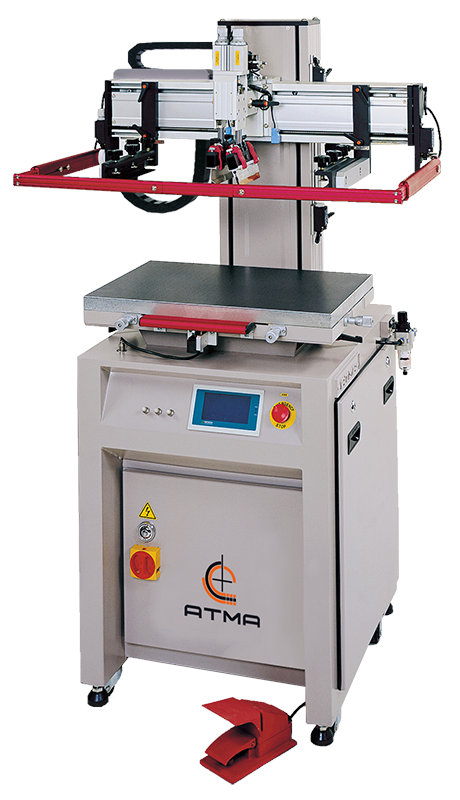

Станок для шелкографии ATMA AT-45PA

Применение

Плоскопечатные трафаретный станки с сервоприводами перемещения ракельной каретки и подъёма рамы ATMA AT-45PA и AT-25PA с цифровым управлением разработаны для печати на различных твёрдых и гибких материалах

Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Быстрая подготовка к печати: трафаретная рама устанавливается с фронтальной стороны.
Простой в настройки сенсорный дисплей обеспечивает ввод параметров для контроля печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.

Информация (трафаретный станок)

Стандартные параметрыХарактеристикиОпции

Прецизионные линейные направляющие
Сервоприводы системы движения ракельной каретки и подъёма рамы
Сенсорная панель управления (тачскрин дисплей)
Регулировка скорости печати и орошения
Автоматический цикл работы с регулировкой времени задержки старта цикла
Цифровая настройка длины печати
Цифровая настройка печатного зазора
Педаль
Сертификация ISO9001, ISO14002

Точность шага настроек (сенсорная панель управления):

скорость печати: 1 мм/сек
скорость орошения: 1 мм/сек
позиция начала печати 1 мм
позиция окончания печати 1 мм
таймер задержки цикла 0.1 сек

#	AT-25PA	AT-45PA
Размер вакуумного стола (мм)	250×400	400×600
Размер вакуумной зоны (мм)		345×495
Максимальный формат печати (мм)	200×250	300×450
Максимальный внешний размер рамы (мм)	380×530	500×730
Высота профиля рамы (мм)	10-30	10-30
Толщина запечатываемого материала (мм)	0.1-150	0.1-150
Рабочая высота стола (мм)	960 +20	960 +20
Высота подъема рамы для очистки	300	300
Ход микроприводок стола (мм)	±5	±5
Скорость ракельной каретки, цифровая настройка (мм/сек)	50-1100 мм /сек.	50-1100 мм /сек.
Макс. производительность (циклов/час)	780	720
Электропитание	220В, 50Гц, 0.83КВт	220В, 50Гц, 1.24КВт
Давление сжатого воздуха (бар)	5-7	5-7
Потребление сжатого воздуха (л./мин.)	8.4	8.4
Габаритные размеры (см.)	72x68x171	100x77x160
Вес (кг)	180	245

Вакуумные столы заказной конструкции
Утапливаемые штырьки для позиционирования изделий на столе
Отверстия в вакуумном столе 1мм
Автоматическая подача воздуха в вакуумный стол после печати

_{Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного станка без уведомления.}

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
