Трафаретный станок ATMA AT-60PD, AT-70PD, AT-80PD

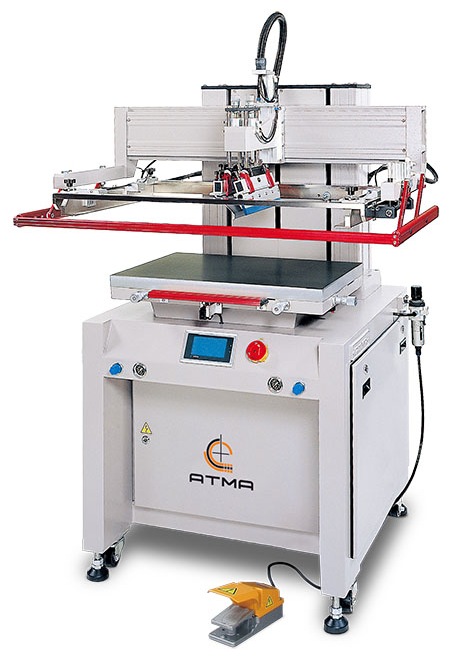

Трафаретный станок atma-at60pd

Применение

Плоскопечатные трафаретный станки с сервоприводами перемещения ракельной каретки и подъёма рамы ATMA AT-60PD, AT-70PD и AT-80PD с цифровым управлением разработаны для прецизионной печати на твёрдых и гибких материалах: печатные платы (PCB), приборные панели, плёночные клавиатуры, деколи, гибкие подложки и т.д.

Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Быстрая подготовка к печати: трафаретная рама устанавливается с фронтальной стороны и фиксируется пневматическими зажимами.
Простой в настройки сенсорный дисплей обеспечивает ввод параметров для контроля печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.

Информация (трафаретный станок)

Стандартные параметрыХарактеристикиОпцииВидео

Сервопривод системы вертикального подъема рамы
Прецизионные линейные направляющие
Сервопривод системы движения ракельной каретки
Сенсорная панель управления (тачскрин дисплей)
Регулировка скорости печати и орошения
Автоматический цикл работы с регулировкой времени задержки старта цикла
Настройка длины печати
Регулировка давления ракеля
Пневматические зажимы трафаретной рамы
Педаль
Сертификация ISO9001, ISO14002

Точность шага настроек (сенсорная панель управления):

скорость печати: 1 мм/сек
скорость орошения: 1 мм/сек
позиция начала печати 1 мм
позиция окончания печати 1 мм
таймер задержки цикла 0.1 сек
высота печатного зазора 0.1мм (сервопривод)

Градуировка шкалы микрометрических приводок (1 деление):

перемещения стола 0.02мм
ограничителя вертикального перемещения ракеля/контрракеля 0.02мм

Градуировка шкалы угла наклона ракеля/контрракеля 5°

В настоящий момент модель AT-80PD не выпускается. Рассмотрите станок ATMA AT-80P.

#	AT-60PD	AT-70PD	AT-80PD
Вакуумный стол (мм)	500×700	700×800	700×900
Максимальный формат печати / размер вакуумной зоны (мм)	405×600	600×700	600×800
Максимальный внешний размер рамы (мм)	700×900	900×1050	900×1100
Высота профиля рамы (мм)	25-47	25-47	25-47
Толщина запечатываемого материала (мм)	0-120	0-120	0-120
Рабочая высота стола (мм)	960+20	960+20	960+20
Высота подъема рамы для очистки	270	270	300
Ход микроприводок стола (мм)	± 10	± 10	± 10
Регулировка угла наклона ракеля (°)	20 ±15	20 ±15	20 ±15
Угол разворота ракеледержателя (°)	±9	±9	±9
Скорость ракельной каретки, цифровая настройка (мм/сек)	125-1000 мм /сек. (по запросу 60-500 мм /сек.)	125-1000 мм /сек. (по запросу 60-500 мм /сек.)	125-1000 мм /сек. (по запросу 60-500 мм /сек.)
Макс. производительность при макс. длине печати (циклов/час)	600	720	720
Электропитание	380В, 50Гц, 1.54КВт	380В, 50Гц, 2.1КВт	380В, 50Гц, 2.4КВт
Давление сжатого воздуха (бар)	5-6	5-6	5-6
Потребление сжатого воздуха (л./цикл)	3	3	3.1
Габаритные размеры (см.)	130x105x160	140x120x165	150x130x170
Вес (кг)	485	593	805

Вакуумные столы заказной конструкции
Утапливаемые штырьки для позиционирования изделий на столе
Отверстия в вакуумном столе 1мм
Специальная конструкция ракеледержателя и контрракеля не допускающая попадания каплей на печатную форму (dripless squeegee)
Автоматическая подача воздуха в вакуумный стол после печати

В настоящий момент модель AT-80PD не выпускается. Рассмотрите станок ATMA AT-80P.

_{Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного станка без уведомления.}
