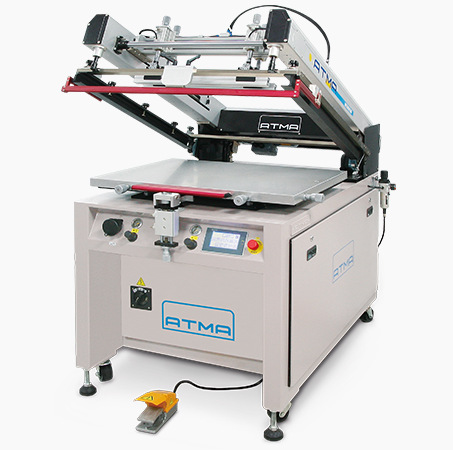

Высокоскоростной станок трафаретной печати с угловым подъёмом рамы ATMA AT-68C

Трафаретный cтанок с угловым подъемом рамы ATMA AT-68C

Применение

Легендарный трафаретный полуавтомат ATMA AT-68C с угловым подъёмом рамы может быть использован для решения различных задач, где требуется трафаретная печать. Станок предназначен для печати на плёнках, листах, шильдиках, и т.д. Печатники выбирают эту модель из-за экономичной цены и высокой скорости, где точность печати не является обязательным условием.

Информация

Стандартные параметрыХарактеристикиОпцииВидео

Высокая скорость подъёма и опускания печатающей головки
Узел электромагнитной фиксации в нижнем положении печатающей головки
Точное позиционирование: мотор-редуктор пр-ва Германии + поворотный рычаг привод вверх вниз обеспечивают быстрое стабильное бесшумное движение и точное позиционирование при длительной работе
Функция отслаивания: направляющий цилиндр приводит в движение устройство отслаивания, чтобы избежать прилипания сетки к поверхности изделия
Система вакуумного прижима: оснащена мощным вакуумным мотором, с регулируемой мощностью всасывания в зависимости от требований к подложке
Сенсорный дисплей панели управления: настройка различных параметров
Стандартизованное управление: 100 групп пользовательских настроек могут быть названы и пронумерованы индивидуально для быстрого сохранения и восстановления параметров печати.
Система безопасности: защитная нажимная планка E-stop, предохранительный концевой выключатель, цилиндр безопасного подъема. В случае срабатывания системы во время опускания рамы, рама автоматически начинает подниматься вверх, в исходное положение, обеспечивая безопасность работника

Вакуумный стол 700 х 1000 мм
Максимальный размер печати (размер вакуумной зоны) 600 х 800 мм
Минимальный размер печати 300 x 300 мм
Максимальный размер рамы 1000 х 1000 мм
Минимальный размер рамы 800 х 800 мм
Высота рамы: 25-47мм
Максимальная толщина материала 0.1-25 мм
Макс. производительность 720 циклов/час
Электропитание 3ф./~380 В, 50/60 Гц, 2.75КВт
Давление сжатого воздуха 6 – 7 бар
Потребление сжатого воздуха 22л / мин
Габаритные размеры 158 х 112 х 140 см
Вес 660 кг

Вакуумные столы заказной конструкции
Утапливаемые штырьки для позиционирования изделий на столе

_{Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.}

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
