Применение

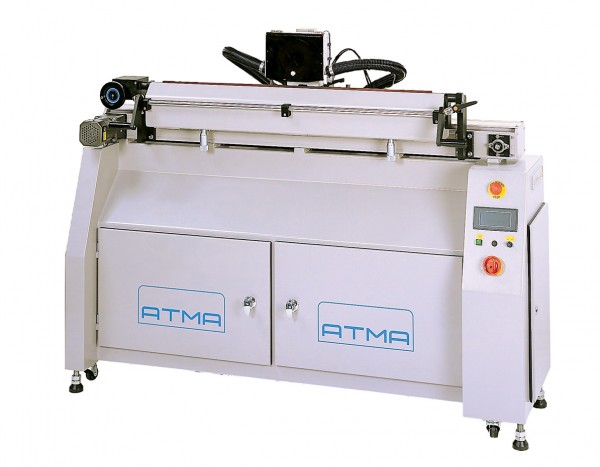

Полностью автоматический станок для заточки ракельного полотна с цифровым управлением предназначен для заточки ракелей используемых в шелкографии.
Информация
Стандартные параметрыХарактеристики
- Автоматический станок для заточки ракельного полотна с цифровым управлением.
- Автоматическое определение положения ракельного полотна.
- Шлифовальная головка перемещается с помощью двигателя по линейным направляющим.
- Алмазная головка двойной шероховатости (грубая шлифовка / доводочная шлифовка).
- Цифровая настройка скорости вращения.
- Высокая скорость работы при отсутствии вибраций.
- Цифровая настройка глубины шлифовки (грубой / доводочной) с автоматическим переключением для достижения наилучшего результата.
- Система быстрой фиксации ракеледержателя. Регулируемые зажимы позволяют зафиксировать различные типы ракеледержателей. Возможна угловая заточка.
- Станок оборудован вакуумным отсосом.
# | AT-S70D | AT-S100D | AT-S150D | AT-S200D |
---|---|---|---|---|
Высота ракельного полотна с ракеледержателем | < = 130 | < = 130 | < = 130 | < = 130 |
Высота ракеледержателя | 75-120 | 75-120 | 75-120 | 75-120 |
Толщина ракельного полотна | 5-10 | 5-10 | 5-10 | 5-10 |
Настройки подачи-глубины шлифовки | 0-40×0-0.20 0-20×0-0.05 |
0-40×0-0.20 0-20×0-0.05 |
0-40×0-0.20 0-20×0-0.05 |
0-40×0-0.20 0-20×0-0.05 |
Шероховатость алмазного круга | 150/280 | 150/280 | 150/280 | 150/280 |
Скорость вращения алмазного круга | 1800-3000 | 1800-3000 | 1800-3000 | 1800-3000 |
Скорость перемещения | 50 | 50 | 50 | 50 |
Угол заточки | 0-45 | 0-45 | 0-45 | 0-45 |
Макс. длина заточки, мм | 700 | 1000 | 1500 | 2000 |
Вес | 235 | 267 | 305 | 350 |
Габариты | 1360x600x1280 | 1660x600x1280 | 2160x600x1280 | 2660x600x1280 |
Давление сжатого воздуха | 5-6 | 5-6 | 5-6 | 5-6 |
Потребляемая мощности | 2.1 | 2.1 | 2.1 | 2.1 |
Электрика | 220В-50Гц | 220В-50Гц | 220В-50Гц | 220В-50Гц |
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
Мы также можем предложить Вам станок для заточки ракеля с ручной подачей .
