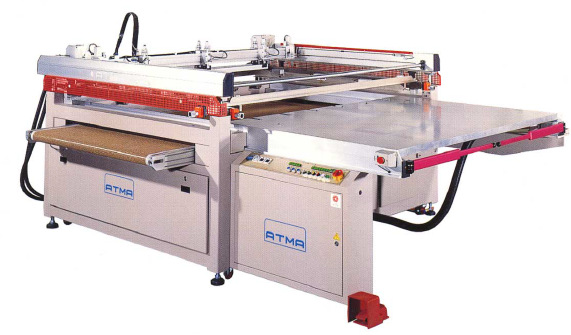

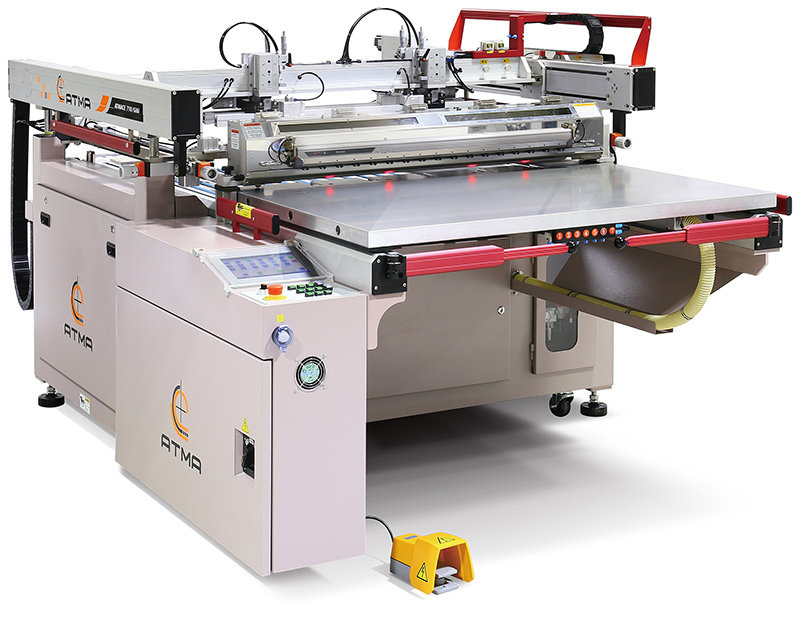

Cтанки трафаретной печати ATMACE 67/G, 710/G, 1014/G(5)* и 1216/G(5) с выдвижным столом и съёмником





Применение

Плоскопечатные станки для трафаретной печати ATMACE 67/G, 710/G, 1014/G(5)* и 1216/G(5) с вертикальным подъёмом рамы (система FOUR-POST), выдвижным вакуумным столом и интегрированным съёмником разработаны для прецизионной печати на твёрдых и гибких материалах: приборные панели, плёночные клавиатуры, деколи, гибкие подложки и т.д.

Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати. Сенсорный дисплей панели управления имеет понятный интерфейс и позволяет быстро выполнить необходимые настройки.

Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.

Информация

Стандартные параметрыХарактеристикиОпции
  • Сертификация производителя ISO9001 и ISO14001
  • Использование инновационных технологий, грамотный дизайн электро-механических систем гарантирует высокое качество печати с минимальными погрешностями.
  • Сенсорный дисплей панели управления
  • Прочная рама станины с сбалансированным размещением опор обеспечивает отсутствие вибраций при высоких скоростях печати.
  • Фронтальная установка печатной формы и пневматические зажимы снижают время настройки станка
  • Станок имеет прочный стол, прецизионные линейные направляющие, качественные моторы и регуляторы давления ракеля/контрракеля.
  • Регуляторы ограничения подъёма/опускания ракеля/контрракеля, давления, угла, скорости и перемещения печатной формы имеют микроприводки или шкалы для достижения лучшего результата
  • На панели управления нанесены стандартные символы для упрощения работы
  • Безопасность в соответствии с Европейскими требованиями
Характеристики 67/G 710/G 1014/G(5)*
выпуск прекращен
1216/G(5)
Рабочий размер стола, мм 800×900 950×1390 1250×1700 1400×2000
Размер вакуумной области стола, мм 600×740 760×1060 1060×1440 1220×1640
Макс. размер печати, мм 600×740 760×1040 1050×1400 1200×1600
Макс. размер рамы, мм 1100×1100 1200×1400 1500×1800 1700×2000
Мин. размер рамы, мм 900×900 1000×1200 400×1300 400×1500
Высота профиля рамы, мм 25-45 25-45 25-50 25-50
Толщина изделия, мм 0.1-6 0.1-6 0-20 (/G: 0-6) 0-20 (/G: 0-6)
Высота стола, мм 970+30 970+30 970+30 970+30
Высота конвейера, мм 820+40 820+40 820+40 820+40
Высота «отслаивания», мм 0-25 0-30 0-30 0-30
Расстояние от сетки до стола в режиме очистки печатной формы, мм 350 350 350 350
Скорость движения ракельной каретки, мм/сек 50-1250 50-1250 0-750 0-750
Макс.производительность, циклов/час 780 780 760 (/G:700) 710 (/G:660)
Перемещение рамы микроприводками (X/Y), мм ±10 / ±10 ±10 / ±10 ±10 / ±10 ±10 / ±10
Угол печатающей головки ±3 ±2 ±2 ±2
Электрика 380В-50Гц 380В-50Гц 380В-50Гц 380В-50Гц
Мощность, Квт. 3.4 3.4 5.1 5.2
Давление сжатого воздуха, кг/см2 5-6 5-6 7-8 7-8
Расход воздуха, л/мин 36 36
Габариты, мм. 1650x2450x1450 1950x2700x1450
Вес, кг. 1120 1150 1350 1450
Рекомендованные УФ сушилки 602C 1002C 1002C 1102C
Линейная мощность лампы, Вт/см. 80 80 80 80
Кол-во ламп, шт. 2 2 2 2
Рабочая ширина, см. 76 121 121 139
Высота конвейера, см. 80+2.5 80+2.5 80+2.5 80+2.5
Скорость конвейера, м/мин. 5-50 5-50 5-50 5-50
Общая длина конвейера, см. 245 300 300 400
Длина конвейера до лампового модуля, см. 95 100 100 200
Длина лампового модуля, см. 100 100 100 100
Длина конвейера после лампового модуля, см. 50 100 100 100
Электрика 380В-50Гц 380В-50Гц 380В-50Гц 380В-50Гц
Мощность, Квт. 14.3 21.5 21.5 24.3
Габариты, см. 245х117х125 300х204х125 300х204х125 400х211х131
  • Вакуумные столы заказной конструкции
  • Утапливаемые штырьки для позиционирования изделий на столе
  • Чистящий роллер (только для моделей 67 и 710)
  • Антистатик
  • Система не допускающая попадания капель на печатную форму

*Выпуск станка ATMACE 1014/G(5) прекращён. Рассмотрите модель ATMACE 1216/G(5)

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
