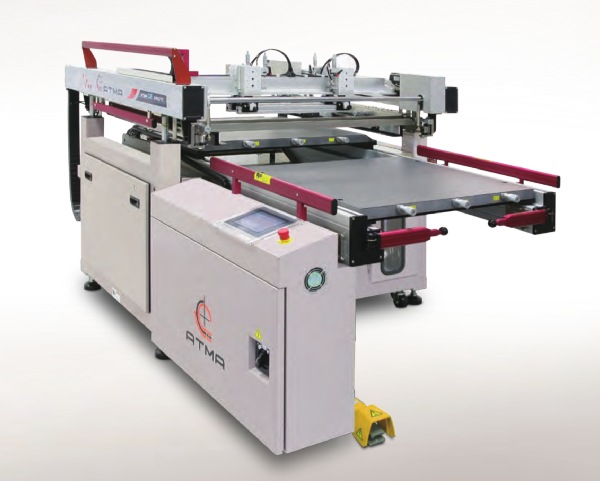

Установка для печатных плат ATMA ATMAOE EW67TT / ATMAOE EW68TT. Станок трафаретной печати

atma-atmaoe-ew67tt

Применение

Плоскопечатные станки для трафаретной печати ATMA ATMAOE EW67TT и ATMAOE EW68TT седьмого поколения с вертикальным подъёмом рамы (система FOUR-POST) и двумя выдвижными столами разработан для печати масок при изготовлении печатных плат. Печать в соответствии с процессом «Plug-via»

Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.

Информация

Стандартные параметрыХарактеристикиОпции

Инновационный дизайн
Печатный процесс с использованием двух выдвижных столов
Эквалайзер давления печатного ракеля
Печать в соответствии с процессом «Plug-via»
Возможность очистки нижней части печатной формы от краски
Цифровое управление
Панель управления с цветным сенсорным дисплеем для настройки параметров печати. 100 ячеек памяти для хранения пользовательских настроек печати.
Система безопасности
Автоматическая система диагностики ошибок

ATMAOE EW67TT

Макс. производительность: 250〜400 оттисков в час
Толщина материала: 0.1-10мм (материал + держатель)
Высота профиля рамы печатной формы: 25-45мм
Максимальный внешний размер рамы печатной формы: 1050×1050мм
Рабочий размер столов: 800×800мм
Максимальный размер печати: 640×640мм
Давление сжатого воздуха: 5-7 кг/см²
Расход сжатого воздуха: 2.6л/цикл
Электрика: 380В/3 фазы/50 гц. 3.2Квт
Габариты: 1600x2460x1470мм
Вес: 1190 кг

ATMAOE EW68TT

Макс. производительность: 250〜400 оттисков в час
Толщина запечатываемого материала: 0.1〜30 мм
Высота профиля рамы печатной формы: 25-45 мм
Максимальный внешний размер рамы печатной формы: 1200×1200мм
Рабочий размер столов: 1000×950 мм
Макс. размер печати: 630×730мм
Мин. размер печати: 300×300мм
Давление сжатого воздуха: 5-7 кг/см²
Расход сжатого воздуха: 2.6л/цикл
Электрика: 380В/3 фазы/50 гц. 3.2 Квт
Габариты: 1400x2810x1800мм
Вес: 1560 кг

Система перемещения рамы печатной формы ±10мм
Функция вакуумного прижима

_{Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.}

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
