Обзор станка трафаретной печати с угловым подъемом ATMA AT-68С

24.11.202124.11.2021 Agalsea_news ATMA

Данный обзор можно рассматривать как продолжение темы начатой в нашем материале “Тайвань? А почему так дорого по сравнению с китайскими?”. Отвечаем на вопросы на примере станка ATMA AT-80P.

Вертикальный или угловой подъем? Много споров на эту тему. У каждой стороны есть доводы как за, так и против. Производители оборудования в линейке малоформатных станков, как правило, имеют и «угловые» и «вертикальные». Выбор за покупателем. У ATMA (Тайвань) есть только две модели с угловым подъемом рамы AT-68С и ATMECH 57. Сегодня речь пойдёт о бюджетной модели AT-68С, которую, по мнению производителя, выбирают, когда требуется высокая скорость печати, но высокая точность печати не является обязательным условием. Справедливости ради, нужно сказать, что ATMA изготавливает станки для микроэлектроники, поэтому понятие точность печати, соответствующее.

Упаковка

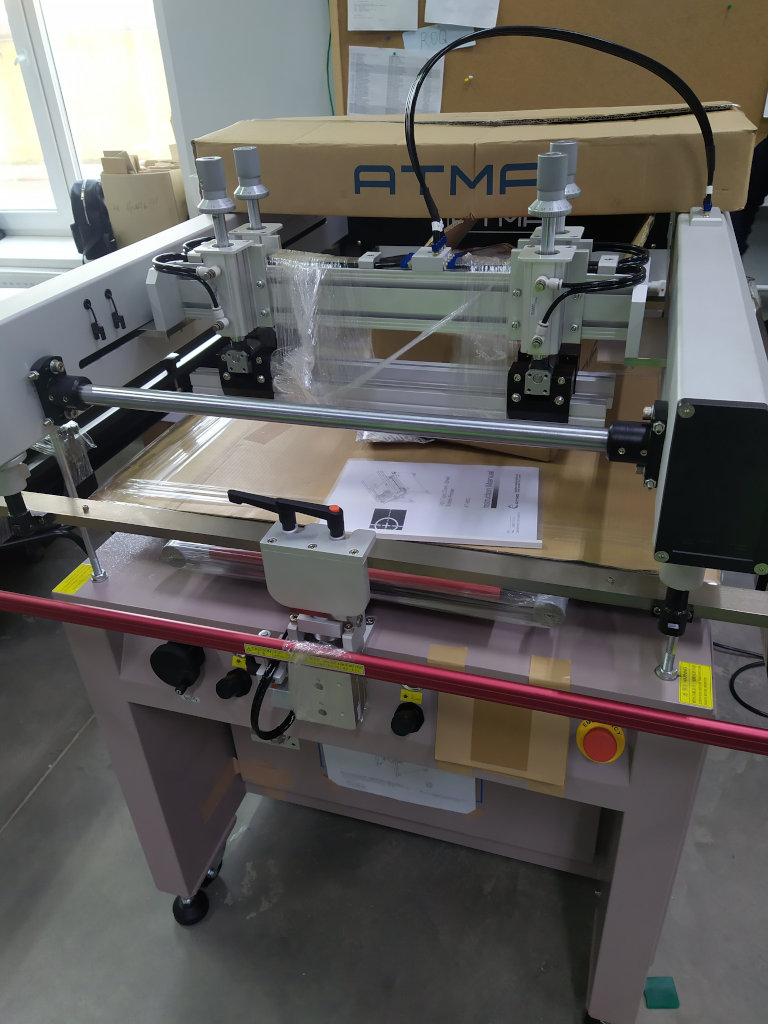

Как и всё оборудование ATMA станок очень хорошо упакован. Стретч плёнка + два резьбовых упора на которые опирается печатающая головка, маркировка. Резьбовые упоры фиксируют печатающую головку в одном положении-это абсолютно не допускает никакого вертикального смещения, например, при тряске и т. д. Хотя станок не позиционируется как прецизионный, качество упаковки снижает риски любого повреждения во время транспортировки. В комплекте ракеледержатели, контрракели, ракельное полотно и набор инструментов.

Конструкция подъёма рамы

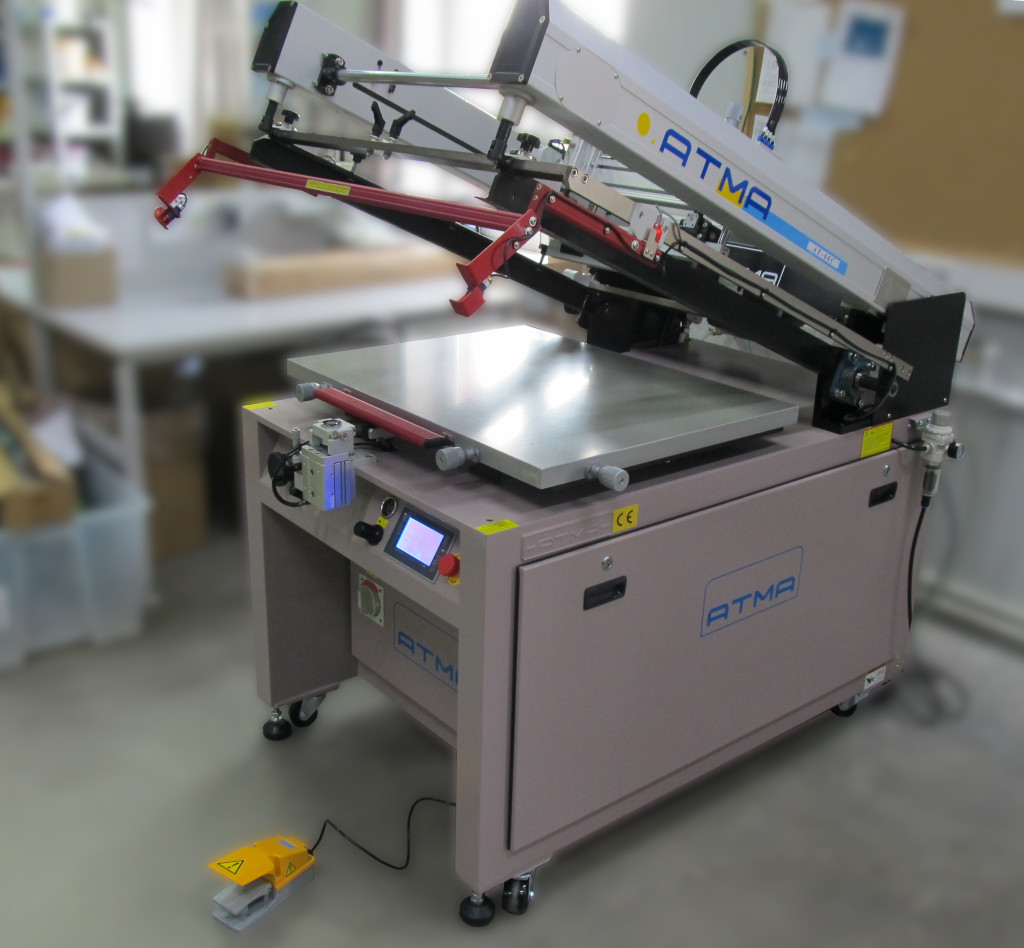

Станок имеет угловой подъем рамы. Основной недостаток такой системы — краска стекает вниз и приходится использовать разные «лайфхаки» для удобства работы.

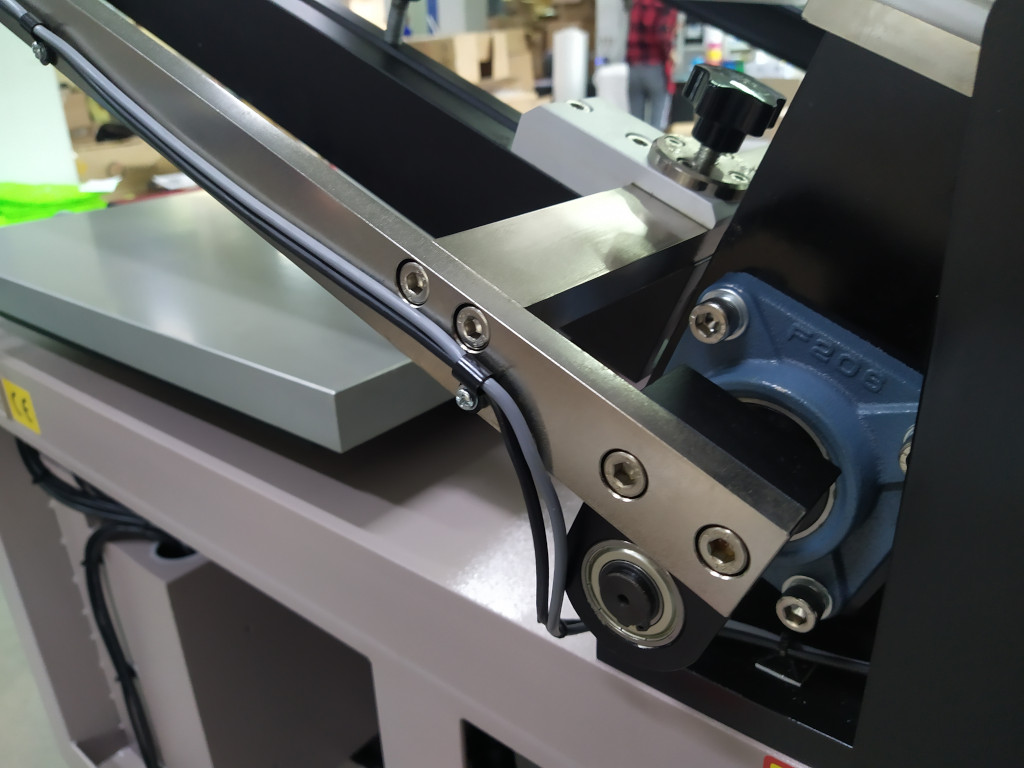

Мотор-редуктор с червячной передачей и карданом. Станок работает тихо и без вибраций. При этом рама поднимается достаточно быстро.

Регулировка печатного зазора

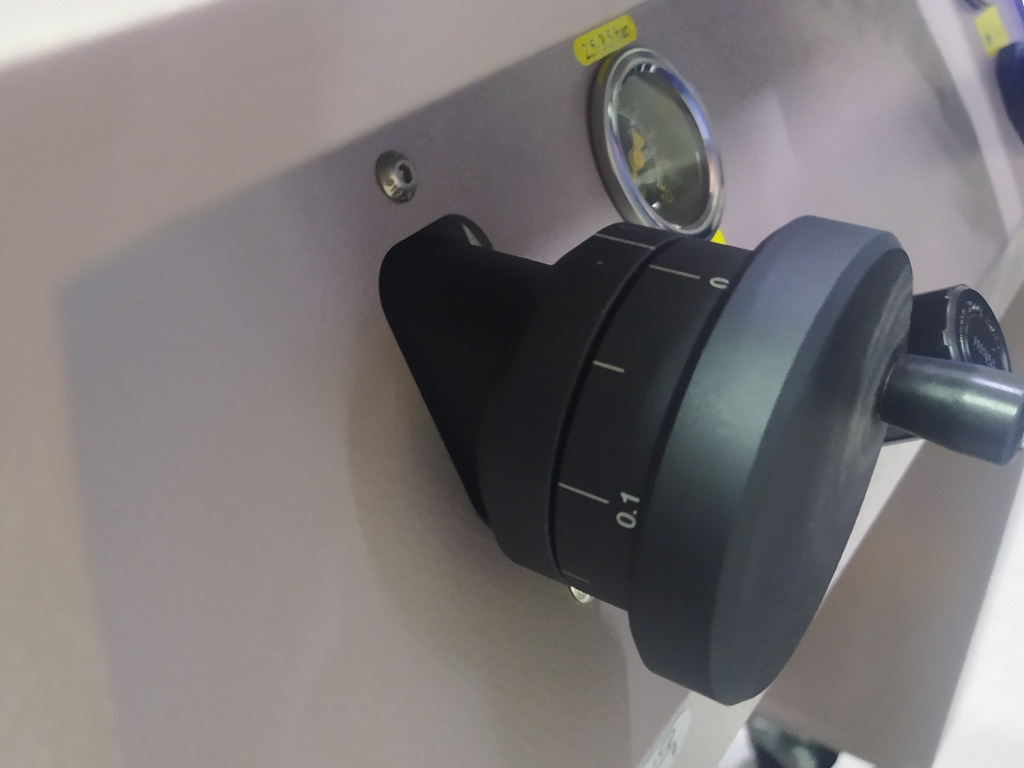

На станке можно достаточно быстро отрегулировать печатных зазор под материал толщиной до 25мм. Для этой цели используется колесо со шкалой, которое приводит в движение механизм подъема-опускания вакуумного стола.
Хотим обратить внимание на один важный момент. Мы всегда рекомендуем использовать раму максимального размера, чтобы соблюдать рекомендации по «свободной сетке», а также иметь возможность печатать с нулевым печатным зазором, в случае необходимости. У станков ATMA есть некоторая особенность, касательно печати с нулевым зазором. Как правило, держатели рамы можно сдвигать по ширине, чтобы можно было использовать рамы меньшего размера, поэтому, в станках, где это предусмотрено, минимальный печатный зазор будет равен толщине профиля держателя рамы +1..2мм запас от держателя до стола. Это заводская настройка сделана для того, чтобы держатели ни при каких вариантах не ударили по столу. Плюс очевиден. Минус такого решения — минимальный печатный зазор может оказаться не достаточно маленьким. Если изначально стоит задача печатать с минимальным зазором, то ATMA может предложить модифицированный вакуумный стол и доп. ограничители перемещения рамодержателей. На свой страх и риск можно выполнить перенастройку печатного зазора, но есть шанс угробить стол по невнимательности.

Система «отслаивания»

В связи с путаницей в терминологии, напомним что во время прохода ракеля один край печатной формы автоматически приподнимается, улучшая «отлип». В рассматриваемом станке имеется микроприводка с градуировкой для настройки высоты приподнятия. Узел отславивания совмещён с магнитным фиксатором рамы. Рама фиксируется магнитом в нижнем положении, когда происходит печать.

Ракельная каретка

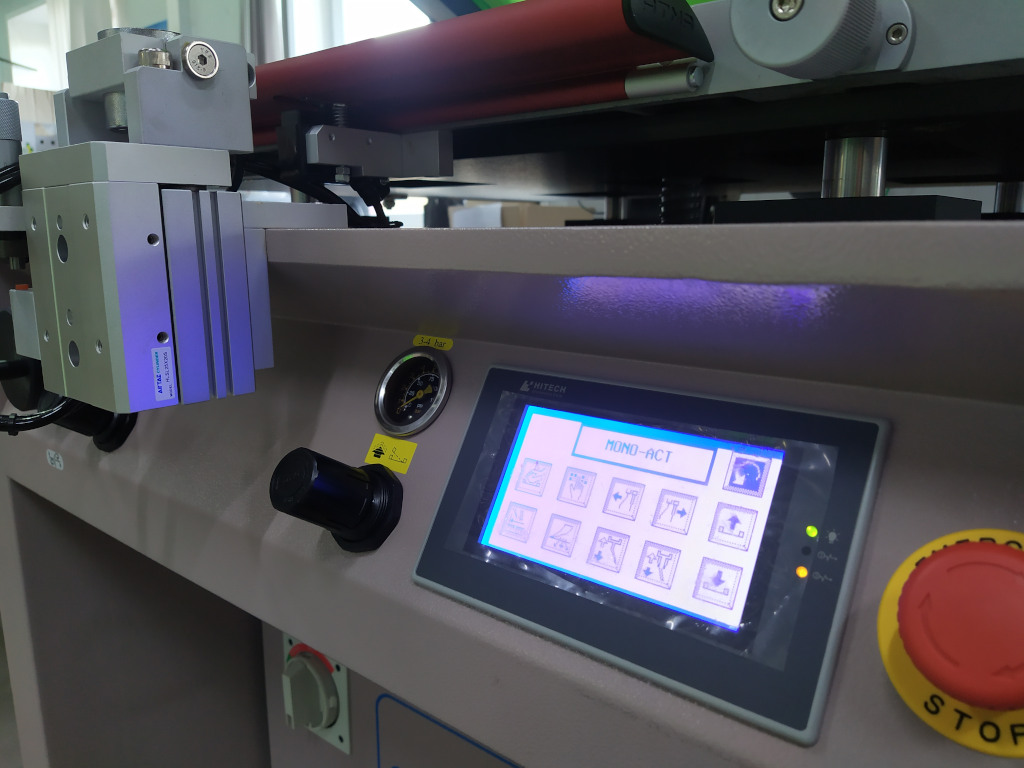

Некоторое время назад ATMA заметно проапгрейдила все станки — установила тачскрин дисплеи и сервоприводы в узлы перемещения ракельных кареток. Т.е. настройки длины печати: точка начала и точка завершения печати настраивается на дисплее вводом значения в мм. Это очень удобно. Также удобно настраивается скорость печати и орошения в мм/сек.

Хотим отметить, несмотря на то, что интерфейс двуязычный (английский и китайский), использование не вызывает затруднений у тех, кто не знаком ни с одним, ни с другим языком — для настройки используются понятные пиктограммы.

Печатающая головка

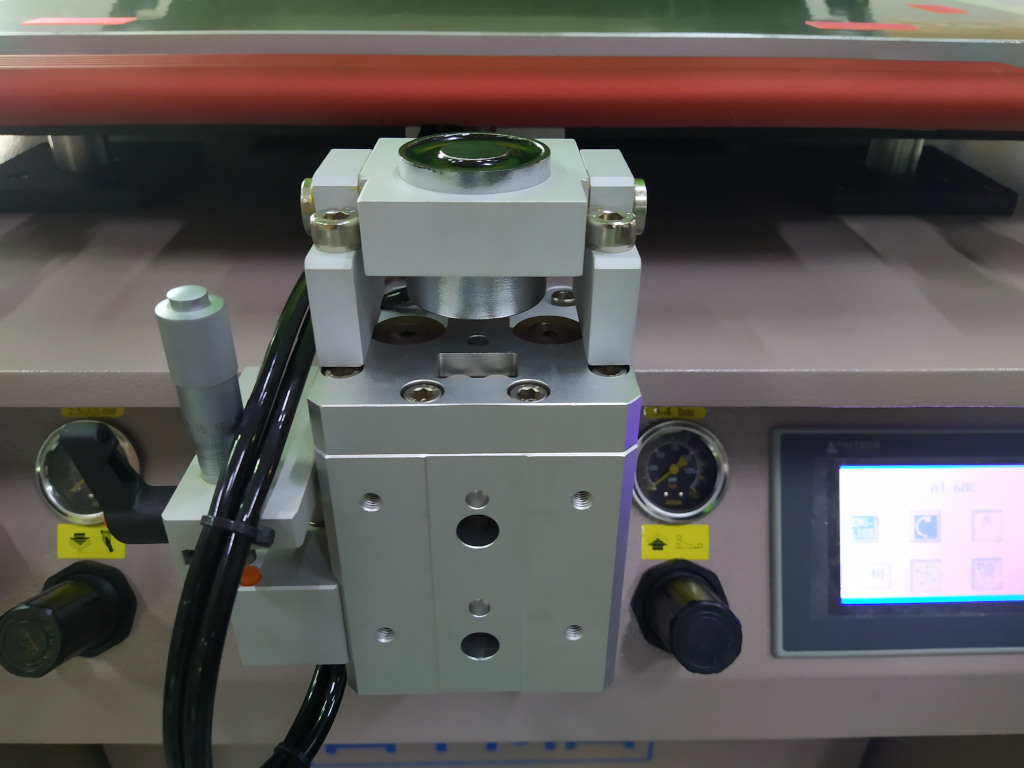

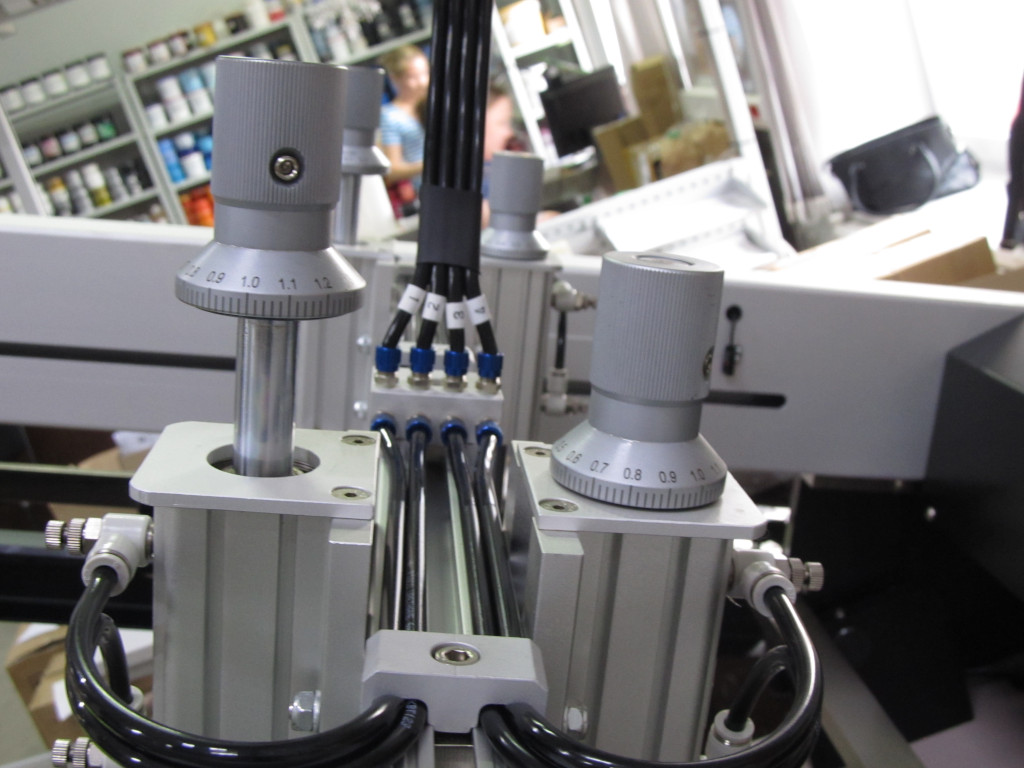

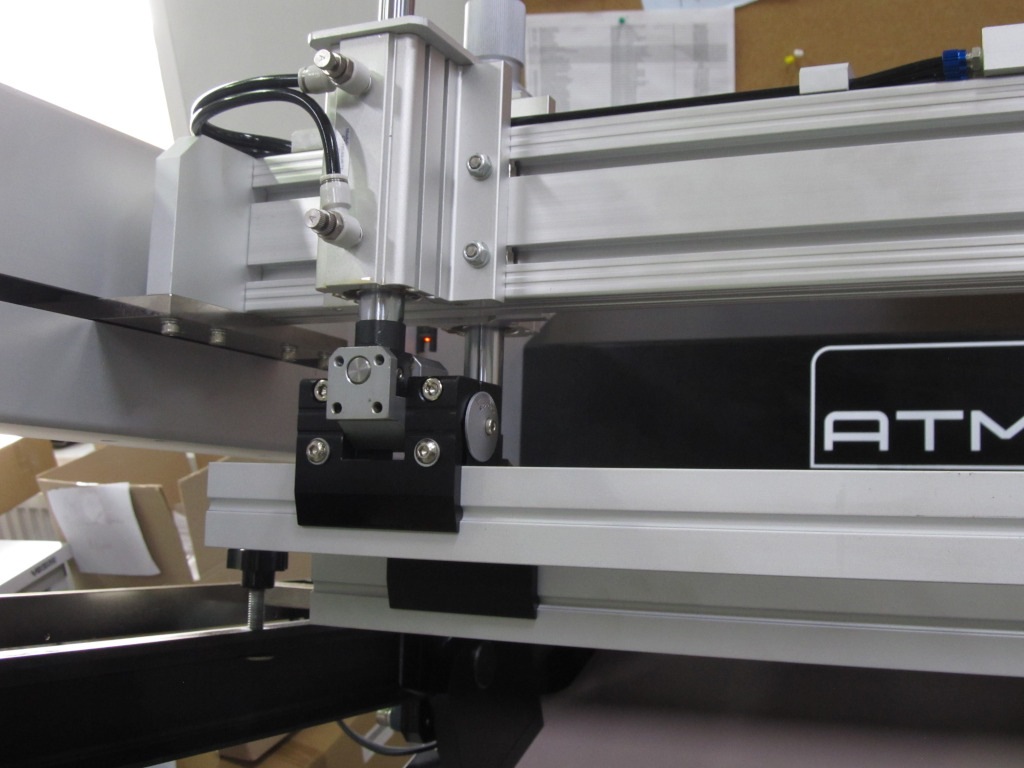

Микрометрические регуляторы ограничителей вертикального перемещения ракеля и контрракеля с шкалой. Это удобно, наглядно, точно.

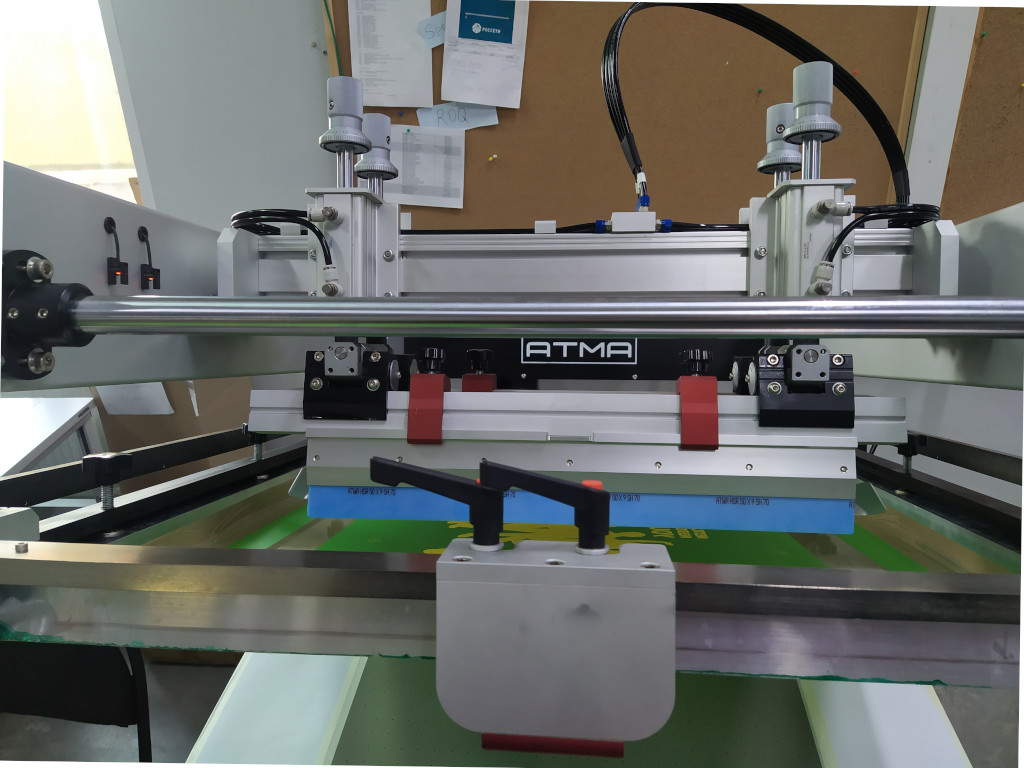

Регулировкой угла наклона ракеля / контрракеля шкалой. Потребуется шестигранный ключ, входящий в комплект поставки.

Безопасность

Вопросу безопасности работы на станках инженеры ATMA уделяют большое внимание. Классический вариант 3-в-1: рамка контура безопасности, нажимная планка и кнопка аварийной остановки. Если рукой нажать на эту планку или задеть рамку — движение вниз прекратится, включается реверс, головка поднимается вверх и станок остановится.

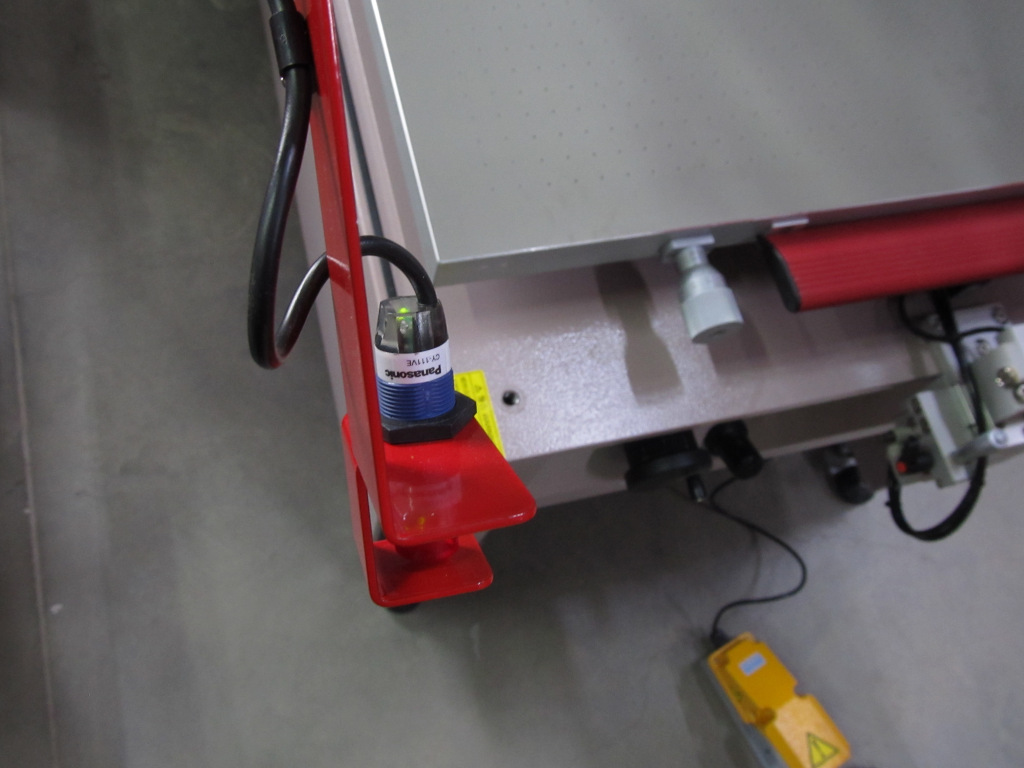

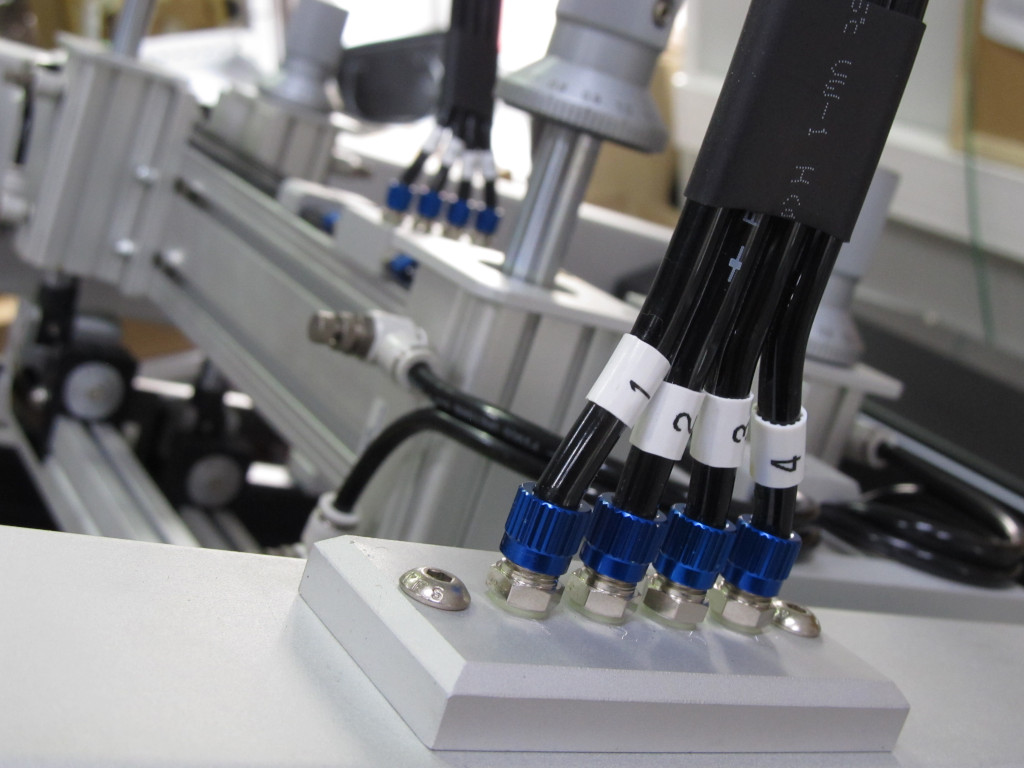

В качестве дополнительной меры безопасности, в данном станке используется также опциональная бесконтактная ик система.

Выводы

Несмотря на то, что производитель позиционирует данную модель как бюджетную, мы видим, что станок хорошо спроектирован и изготовлен. В конструкции использованы качественные компоненты и детали. Станок подойдёт для выполнения многих задач.

Станки ATMA постоянно совершенствуются и информация приведённая в данной статье актуальна на момент её написания.

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
