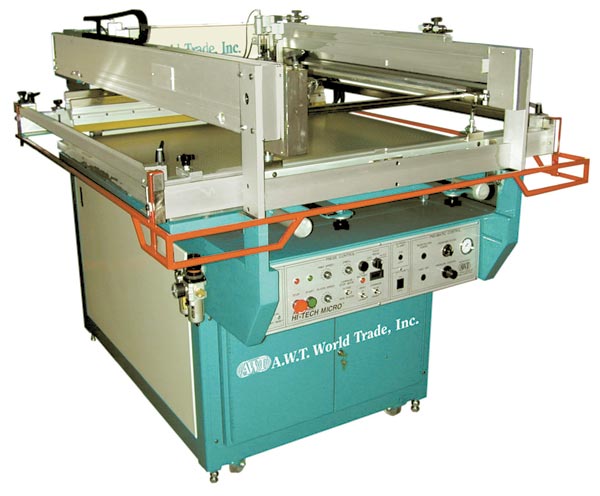

П/а станки трафаретной печати ACCU-PRINT High-Tech Micro™

awt-hi-tech-micro

Применение

Плоскопечатный станок для трафаретной печати Accu-Print High-Tech Micro™ от AWT разработан чтобы отвечать задачам высокой эффективности и производительности при небольших размерах печати (до 76х102см). В станках Accu-Print High-Tech Micro использованы многие инженерные решения от большеформатных High-Tech моделей трафаретного оборудования, включая микропроцессорное управление независимыми приводами ракельной каретки и подъёма печатающей головки, обеспечивающее плавное движение при высокой скорости печати. Комбинация прочных стальных материалов, ременного привода, надёжных подшипников в каретке и ультратихой необслуживаемой помпы вакуумного прижима выделяют этот станок среди конкурирующих моделей.

Универсальная мастер-рама (master frame) полуавтоматического станка для шелкографии работает со всеми типами рам, отсоединяется от печатающей головки для быстрой установки рам и очистки печатной формы.

Для достижения оптимального качества печати по всей ширине печати, используется пневматический эквалайзер (выравниватель) давления ракеля. Давление ракеля и контрракеля легко устанавливается с помощью откалиброванных регуляторов, не требующих использования дополнительного инструмента. Трёхточечная система микроприводок является стандартной. Система безопасности состоит из рамки, защищающей печатника с трёх сторон и функции «high Lift» – независимого подъёма печатающей головки.

Информация

Стандартные параметрыХарактеристикиОпцииВидео
  • Сервисное обслуживание трафаретного оборудования по всему миру через телефонный модем. Обеспечивает прямую связь между микропроцессорной системой станков High-Tech и центром диагностики A.W.T., при этом не нужно подключать модем к локальному компьютеру пользователя:
    — быстрая идентификация и коррекция неисправности полуавтоматического станка для шелкографии
    — удалённая загрузка обновлений программного обеспечения
  • Трёхточечная система микроприводок с указателем и градуированной площадкой.
  • Новая эксклюзивная система регулировки системы отслаивания
  • Универсальная мастер-рама плоскопечатного станка трафаретной печати позволяет работать со всеми типами рам, включая рамы-роллеры. Отсоединяется от опорных рычагов для лучшего доступа во время настройки перед печатью очистки печатной формы. 4-х точечная система фиксации на подшипниках для сохранения настроек.
  • Ручные фронтальные и тыловые зажимы рамы
  • Новые безинструментальные регуляторы позиции фронтальных и тыловых зажимов великолепно работают с рамками меньших размеров.
  • Алюминиевый вакуумный стол толщиной 50мм
  • Бесщёточный, не требующий обслуживания вакуумный мотор
  • Прочная табулярная стальная рама трафаретного оборудования обеспечивает очень высокую стабильность работы и плавность движений
  • Ременно-зубчатая передача и надёжные подшипники в ракельной каретке
  • Переключатель режима печати с орошением и без орошения – для сольвентных/водных и УФ красок
  • Четырёхточечная система регулировки печатного зазора
  • Эксклюзивный двойной датчик «Dual Sensor» регулировки длины прохода ракельной каретки. Быстрая и точная настройка длины прохода – даже при высокой скорости печати каретка не выйдет за установленный предел.
  • При использовании рамы максимального размер можно установить печатный зазор в нулевое положение («0» — Off contact).
  • Пневматические регуляторы давления ракеля и контрракеля (эквалайзер)
  • Независимая регулировка скорости печати и орошения
  • Регулировка угла наклона ракеля/контрракеля
  • Независимые приводы движения ракельной каретки и подъёма печатающей головки плоскопечатного трафаретного станка гарантируют цикл печати без вибраций
  • Педаль
  • Система безопасной работы.

#APHT-1626MAPHT-2230MAPHT-2538MAPHT-3040M

# APHT-1626M APHT-2230M APHT-2538M APHT-3040M
Макс. площадь печати
[мм]
410×660 (16″x26″) 560×760 (22″x30″) 640×970 (25″x38″) 760×1020 (30″x 40″)
Ориентир. макс. скорость печати
[оттисков/час]
750 750 750 750
Макс. толщина изделия
[мм]
25 25 25 25
Макс. внешн. размер рамки
[мм]
914х1041 (36х41″) 1143х1143 (45х45″) 1168х1346 (46х53″) 1270х1346 (50х53″)
Мин. внешн. размер рамки
[мм]
490 490 490 490
Требования к пневматике*
[не менее]
6.9 бар; 113л.мин.
(100 psi
4 cfm)
6.9 бар; 113л.мин.
(100 psi
4 cfm)
6.9 бар; 113л.мин.
(100 psi
4 cfm)
6.9 бар; 113л.мин.
(100 psi
4 cfm)
Требования к электрике 220В/50Гц, 13А 220В/50Гц, 15А 220В/50Гц, 15А 220В/50Гц, 15А

* При использовании съёмника производительность не менее 708 л.мин. (25 cfm)

  • APHT-ABBM Автоматическая подача воздуха в вакуумный стол
  • APHT-RHTOM Подготовка под правосторонний автоматический съёмник
  • APHT-PPTOM Подготовка станка для установки съёмника в будущем
  • APHT-TO Съёмник с захватами (требуется компрессор в поставку не входит)
  • Присоски вместо стандартных захватов
  • APHT-GRM Дополнительный узел захватов для съёмника
  • APHT-PGM Стальной штырёк системы позиционирования изделия «утапливается» в вакуумный стол во время печати (пневматическое управление)
  • APHT-PSFM Комплект(4 шт.) пневматических зажимов ракеля/контрракеля
  • APHT-FPCM Сдвигаемые фронтальные пневматические зажимы печатной формы
  • APHT-RPCM Сдвигаемые тыловые пневматические зажимы печатной формы
  • APHT-CAM Новая система регулировки давления ракеля/контрракеля 4 цилиндра (New Solid Chopper Assembly with 4 Air Cylinders)
  • APHT-EPSM Индикатор эквивалентного давления для Chopper Assembly (для одного цилиндра)
  • APHT-AVSM Ручной регулятор усилия вакуумного прижима
  • APHT-VVBM Регулятор таймингов для вакуума и реверсивной подачи воздуха в вакуумный стол
  • APHT-DFAFM Система управления включением предварительного вакуумного прижима с помощью педали (педаль в комплекте)
  • APHT-PPOM Система «параллельного» отслаивания
  • APHT-DS Система «Drip-less squeegee» предотвращение попадания капель в зону печати
  • APHT-SPPM Ремкомплект для 220V-50Гц
  • APHT-UPCM Расширение функциональности: Ink Recovery (возвращает краску в зону печати), Up Front Stroke Adjustment (регулировка длины прохода без перемещения сенсоров), автоматическая подача воздуха в вакуумный стол, регулировка таймингов
  • APHT-MRNPM Комплект индикаторов для измерения перемещений микроприводок
  • APHT-RDM Удалённая диагностика в течении года (послегарантийный срок), неограниченное использование

[ask-price]

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
