Что такое параметр Rz и в чем его важность

Rz — показатель шероховатости поверхности трафарета. Это очень важный параметр, потому что он показывает, насколько эффективно изготовлен трафарет (со стороны печатного слоя), особенно в части получения резкого края на оттиске.

Например, дизайн содержит тонкие линии или растровые точки. Трафарет выполняет не только функцию несущей основы для элементов дизайна, которые будут печататься, но и выполняет функцию уплотнителя для предотвращения подтекания краски за границы дизайна за счет давления ракеля во время печати. Любое нежелательное растекание краски является причиной образования пилообразного края, что особенно заметно при печати тонких линий. К тому же, это может сделать невозможным печать вывороткой. Это так же может дать звездообразную форму растровых точек, что приведет к увеличению растискивания и потере контрастности и детализации и образованию муара в отдельных местах.

Для гарантии получения высококлассного трафарета, значение Rz должно находиться в определенных границах.

Слишком большое значение (грубая поверхность трафарета) не обеспечит адекватного уплотнения между поверхностями трафарета и изделия.

Слишком маленькое значение (очень гладкая поверхность) приведет к образованию вакуума и статических зарядов, особенно на очень гладких (полированных) поверхностях, что в свою очередь станет результатом образования нитевидных полос и разбрызгиванию краски на оттиске.

Идеальное значение Rz для большинства высококачественных работ должно находиться в пределах 4…10 мкм.

При использовании капиллярных пленок с различными толщинами, соответствующие рекомендованным номерам сеток, такие понятия как толщина трафарета со стороны изделия и величина Rz автоматически будут находится в оптимальном диапазоне.

При использовании фотоэмульсий ситуация непростая. Распространенная техника нанесения эмульсии влажным-по-влажному будет неплохо работать для грубых и средних сеток. С мелкими сетками, которые в основном используются для высококлассной многоцветной растровой печати и печати УФ красками, такая техника не подойдет из-за небольшой величины открытого пространства (open area) данных сеток. Малая величина открытого пространства ограничивает не только проникновение краски через сетку, но и эмульсии при нанесении, что приводит к получению слоя эмульсии недостаточной толщины со стороны печатного слоя. Даже при использовании эмульсии с большим содержанием твердых частиц (40-50%), при сушке трафарета произойдет его усадка, и величина Rz может не оказаться в оптимальном диапазоне. Эта проблема наиболее заметна на мелких сетках при использовании ракель-кюветы с острым краем.

В связи с этим, настоятельно рекомендуется наносить дополнительный слой (слои) после просушки трафарета. Это может уменьшить значение Rz наполовину и увеличить толщину трафарета со стороны печатного слоя.

Из всего вышесказанного, следует, что такие понятия как толщина трафарета и значение Rz должны постоянно контролироваться от трафарета к трафарету, особенно, если хотите получить всегда хорошие результаты печати при использовании фотоэмульсий.

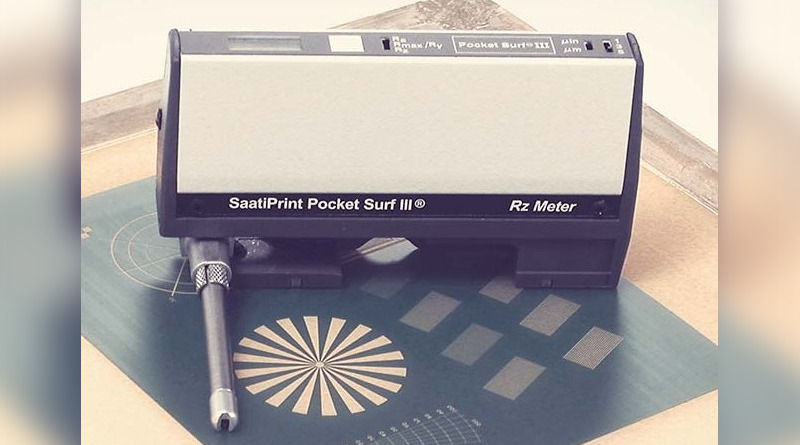

Для измерения значения Rz применяется специальный прибор Rz-метр, который вычисляет среднее расстояние между самыми высокими и самыми низкими участками поверхности эмульсионного слоя.

_{По материалам SAATI Americas}
