Детальная информация
Область применения калькулятора экспозиции SAATI 21 Step Sensitivity Guide
Калькулятор экспозиции SAATI 21-step Sensitivity Guide используется для определения точного времени экспонирования трафаретных печатных форм.
Это очень полезный инструмент, особенно в тех случаях, когда при изготовлении печатной формы используются сетки различных номеров и цвета, различное количество слоев эмульсии, различные эмульсии, различные источники света и расстояние экспонирования и т.д. Или для постоянного контроля каждой изготовленной печатной формы.
Наиболее точный калькулятор экспозиции из представленных на рынке. Большинство аналогичных калькуляторов экспозиции от других фирм не рекомендованы к работе с однокомпонентными эмульсиями на базе чистого фотополимера, так как данные эмульсии не изменяют цвет во время экспонирования. Также, другие калькуляторы могут плохо работать с крупными сетками.
Использование данного калькулятора экспозиции — наиболее точный путь для определения оптимального времени экспонирования для чистого фотополимера и крупных сеток. Кроме того, данный калькулятор имеет небольшие размеры 12х133мм, что позволяет разместить его на любой части печатной формы.
Работа с калькулятором экспозиции

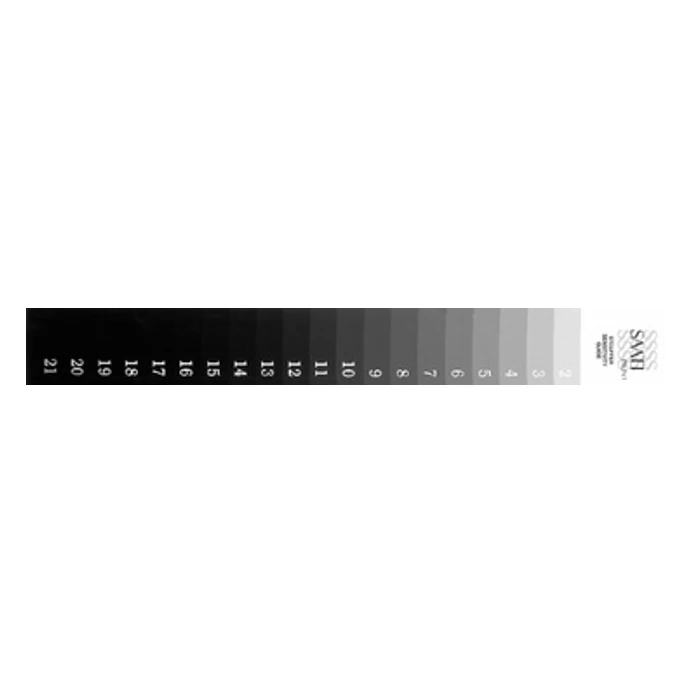

SAATI 21-step Sensitivity Guide представляет из себя пленку с нанесенной на нее шкалой с 21 участком различной оптической плотности (1-нулевая плотность, 21- 100% черный).

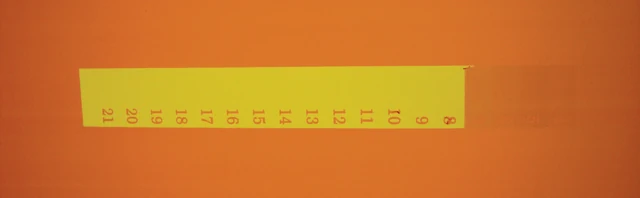

Разместите SAATI 21-step Sensitivity Guide на эмульсионном слое экспонируемой печатной формы. Оптимизируйте время экспозиции таким образом, чтобы при смывке фотослоя осталось 7 несмытых участков.
Например, если вы увидите только 5 участков (с 1 по 5), будет высокий риск образования микроотверстий (pinholes) и преждевременного выхода из строя эмульсионного слоя. В этом случае нужно удвоить время экспозиции. Если останутся 9 участков (с 1 по 9) — будет потеря детализации, и время экспозиции нужно уменьшить вдвое.
Таблица коррекции экспозиции
| Увеличение на: | Время экспозиции умножить на: |
|---|---|
| 1 шаг | 1.4 |
| 2 шага | 2 |
| 3 шага | 2.8 |
| 4 шага | 4.0 |
| Уменьшение на: | Время экспозиции умножить на: |
| 1 шаг | 0.7 |
| 2 шага | 0.5 |
| 3 шага | 0.33 |
| 4 шага | 0.25 |
