Система натяжения сетки SAATI TOP12 Plus

SAATI TOP 12 Plus система натяжения

Система натяжения сетки SAATI TOP12 Plus предназначена для изготовления высококачественных трафаретных печатных форм и является обновлённой версией SAATI TOP12.

Новая пневматическая система натяжения сеток трафаретных печатных SAATI Top 12 Plus позволяет достичь максимального натяжения рекомендованного производителем сетки равномерно по всему размеру рамы без без избыточного натяжения по углам

Высококлассная натяжная система обладает великолепной стабильностью и позволяет контролировать натяжение по двум направлениям.

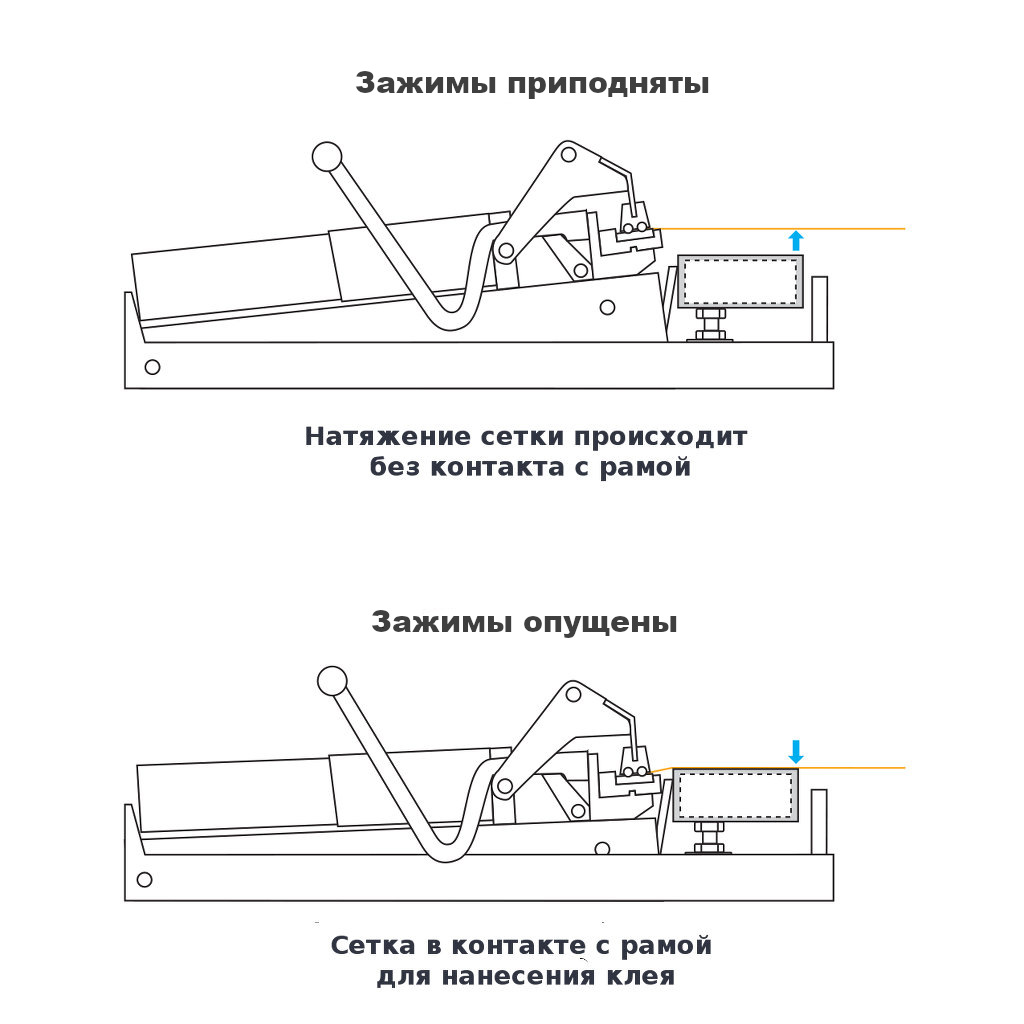

Запатентованная система поднятия/опускания сетки обеспечивает отсутствие контакта сетки с рамой во время натяжения, что устраняет риск повреждения сетки за счёт трения о поверхность рамы.

Большой ход поршня (120мм) натяжного модуля даёт возможность растягивать сетку до 240мм в каждом направлении.

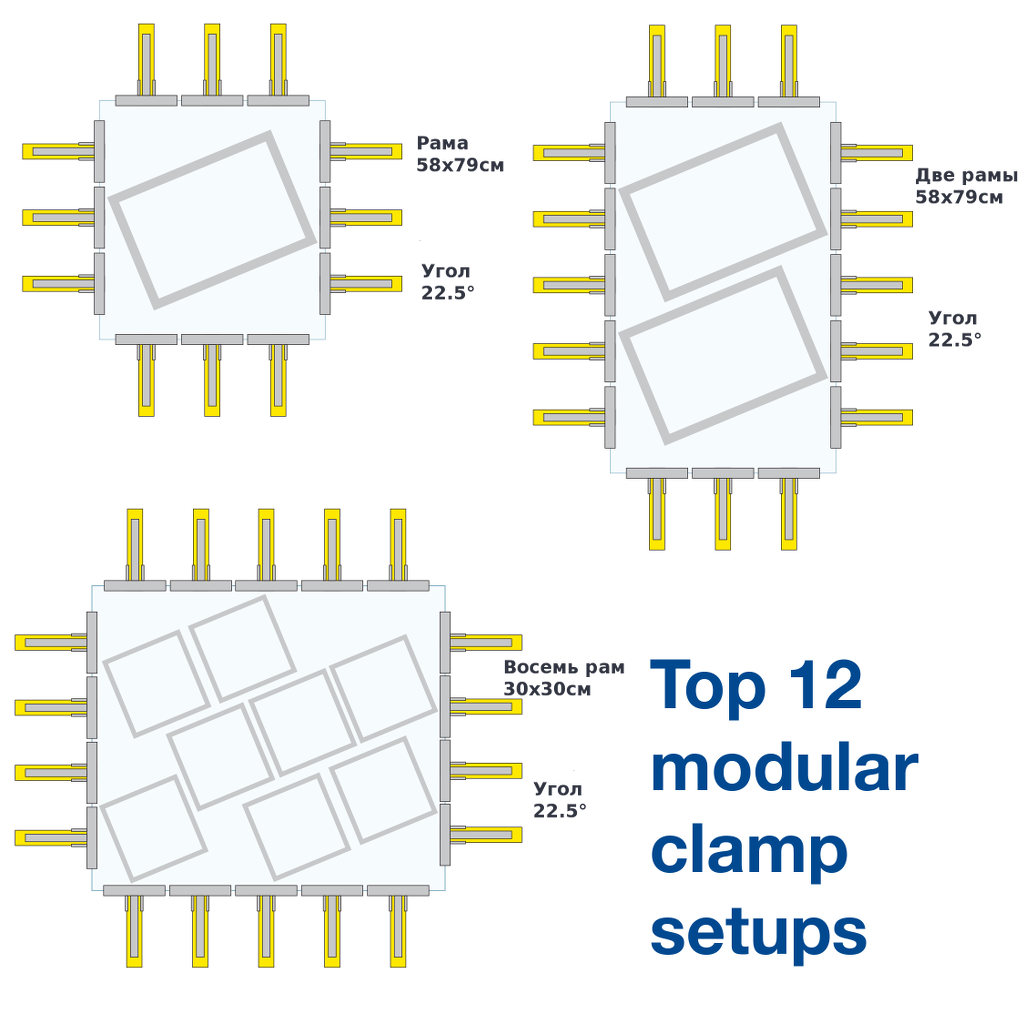

Подключение системы и предварительная настройка выполняется в течении нескольких минут за счёт уникальной модульной конструкции.

Информация

Стандартные параметрыОпцииВидео
  • Внутренние компоненты располагаются внутри части из экструдированного алюминия, снаружи модуль — сталь с порошковым покрытием
  • Ширина захвата натяжного модуля: 250мм (стандарт), 150мм (опция)
  • Независимое управление силой натяжение в обоих направлениях
  • Ход поршня натяжного модуля: 120мм
  • Максимальный уровень натяжения: 60 Н/см
  • Натяжные модули подключаются напрямую друг к другу — не требуется использование специальных пневмо-разветвителей.
  • Подъем сетки 5мм
  • Вес натяжного узла: 10 кг
  • Длина натяжного модуля до точки контакта с рамой: 540 мм.
  • Общая длина натяжного модуля: 652 мм.
  • Требование к сжатому воздуху: 6.6-6.9 бар (сухой очищенный)
  • Рекомендуемый размер стола, в обоих направлениях: размер рамы + 108см
  • Электронный пульт управления
  • Стол

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию натяжного устройства без уведомления.
