Ultra Light System: УФ модули для конвейерных сушилок и другого сушильного трафаретного оборудования

Применение

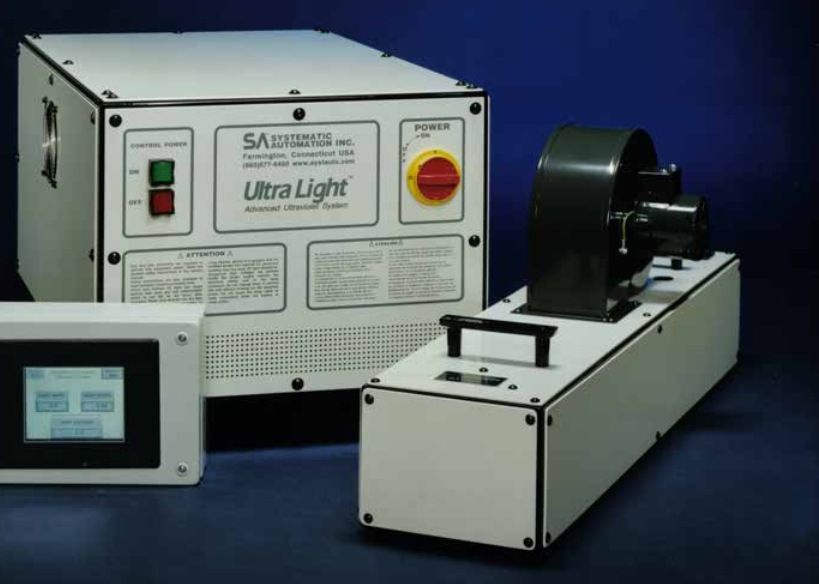

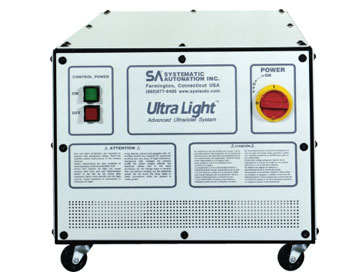

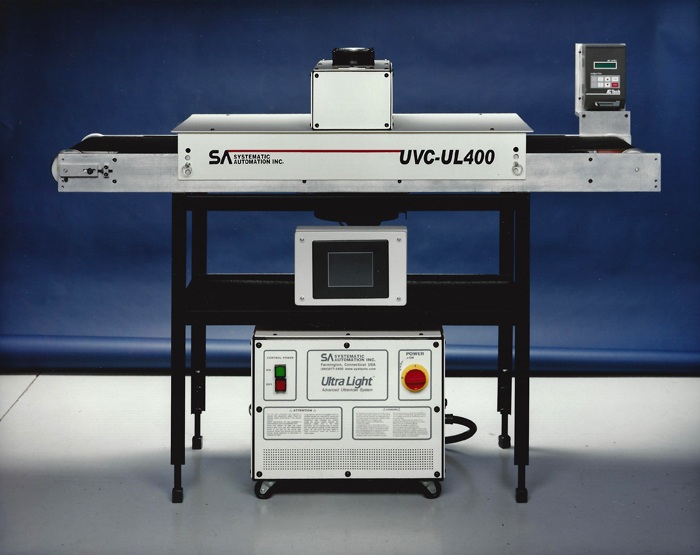

Система Ultra Light — это УФ ламповый модуль, блок питания и блок управления. Система может быть смонтирована на имеющийся отдельный конвейер или ИК / УФ сушилку.

Сенсорная панель управления

• Может быть смонтирована в любом удобном месте на Вашем конвейере, печатном станке или другом оборудовании.
• Соединительный кабель 3м. с разъёмом
• Одна панель управления может управлять и контролировать до 10 блоков питания / ламповых модулей.
• Все функции системы Ultra Light доступны с помощью сенсорного дисплея: Настройка (Setup), Работа (Run) и Контроль (Monitor). Переключение между функциями возможно даже во время работы системы.

Режим Настройка (Setup)
Настройки защищены паролем. Оператор может изменить время задержки включения / отключения вентилятора. Система может быть сконфигурирована на работу с несколькими вентиляторами, например вентилятор охлаждения лампы и вентилятор вытяжки. На дисплее отображается также время наработки лампы, которое может быть обнулено при установки новой лампы.

Режим Работа (Run)
Возможна установка мощности лампы: 80 Вт/см (200WPI), 120Вт/см (300WPI), 160Вт/см (400WPI). Статус УФ лампы отображается в информационном окне в нижней части дисплея.

Режим Контроль (Monitor)
Отображается состояние лампы, текущее значение силы тока и время работы.

Ламповый модуль

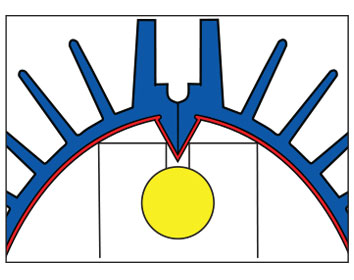

Во многих ламповых модулях происходит до 20% потери энергии за счёт отражения «на лампу» в верхней части рефлектора. В системе Ultra Light эти лучи перенаправляются на рабочую поверхность рефлектора. Такая конструкция обеспечивает максимальную энергоэффективность.

• Революционная конструкция отражателя
• Лёгкий доступ к лампе
• Зеркальная поверхность отражает 98% УФ энергии. Покрытие с использованием оксида кремния защищает зеркало от деградации.
• Радиатор с принудительным обдувом эффективно отводит тепло
• Опциональная запатентованная модульная система заслонки
• Сфокусированная конструкция отражателей для ламп 160Вт/см (доступна также не сфокусированная конструкция отражателей)
• Состояние лампы непрерывно контролируется и отображается на сенсорном дисплее
• Вдоль верхней части рефлектора имеется технологическая щель 0.5мм для охлаждение лампы
• Рефлектор плотно контактирует с радиатором для эффективного отвода нежелательного тепла
• Кострукция торцов рефлекора отражают лучи в рабочую область
• Рефлективные зеркальные вставки могут быть легко заменены без дополнительной разборки лампового модуля. Крепление на болтах.
• В конструкции используется патент US 6,191,428 B1

Лампы

Система Ultra Light позволяет использовать различные типы УФ ламп 160Вт/см (400WPI), имеющих различный спектр излучения. Коротковолновое излучение абсорбируется поверхностью материала, в то время как длинноволновое излучение проникает глубже. Эффективная сушка достигается за счёт соответствия спектра лампы составу уф материала и толщины покрытия.

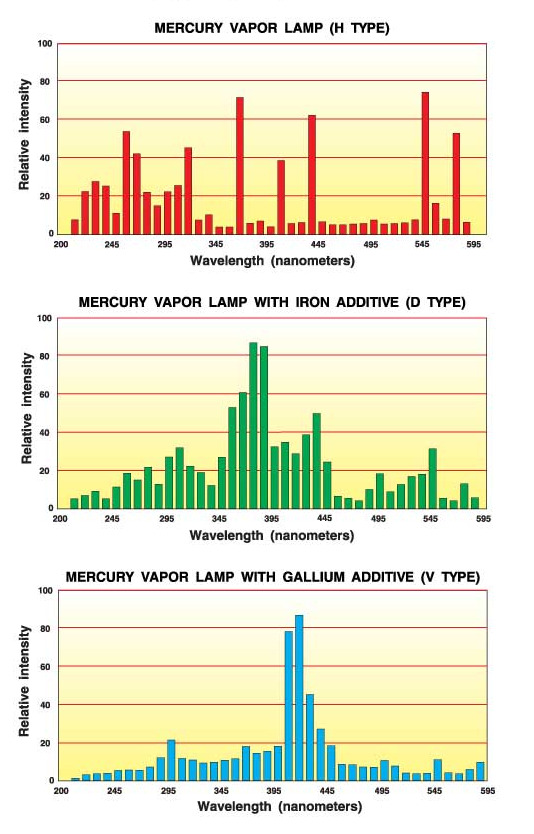

Ртутные лампы (тип H)

Имеют сильное уровень излучения в коротковолновом диапазоне 220 и 320 нм и пик в длинноволновом диапазоне 365 нм. Такие лампы рекомендуется использовать для сушки прозрачных покрытий и тонких красочных слоёв. Высушенный слой будет иметь твёрдую поверхность и высокий блеск.

Ртутные лампы с добавками железа (Iron, тип D)

Добавка железа даёт сильное увеличение энергии в длинноволновом диапазоне 350 и 400 нм, в то время как компоненты ртути дают хороший уровень энергии в коротковолновом диапазоне.  Такой тип ламп — хороший выбор для сушки красок с высоким содержимым пигмента, клеев и толстых слоёв прозрачных материалов.

Ртутные лампы с добавками галлия (Gallium, тип V)

Добавка галлия даёт сильное излучение в длинноволновом диапазоне 400-450 нм. Это свойство делает хорошие результаты сушки белых пигментированных красок и баз, содержащих диоксид титана, который блокирует большую часть коротковолнового излучения.
