Оборудование для нанесения жидкой паяльной маски и маркировки на печатные платы

Станки трафаретной печати используется для нанесения защитной паяльной маски, легенды (маркировки), а также жидких фоточувствительных защитных паяльных масок с блокировкой (plug-via) и без блокировки (non-plug-via) сквозных переходных отверстий в процессе изготовления печатных плат.

Шелкография является важной частью процесса изготовления печатных плат, такой как нанесение паяльной маски, печати легенды или маркировки, обработки переходных отверстий. ATMA предлагает решения трафаретной печати для различных типов жёстких или гибких печатных плат, таких как однослойные или многослойные печатные платы, а также односторонние или двусторонние.

Автоматические линии трафаретной печати на гибких и жестких печатных платах

Полностью автоматические линии трафаретной печати ATMA предназначены для работы с жёсткими печатными платами толщиной 0,5 ~ 4,0 мм для заполнения сквозных отверстий, печати паяльной маски и нанесения надписей. Автоматические линии печати имеют модульную конструкцию, и рабочая станция может быть выбрана в соответствии с требованиями заказчика и ограничениями по занимаемой площади. Линия позволяет снизить затраты при массовом производстве.

Автоматическое оборудование рулонной трафаретной печати ATMA Roll-to-Roll используется для печати паяльной маски и надписей / маркировки на гибких печатных платах, что обеспечивает высокую производительность при больших объемах производства. Визуальная система совмещения обеспечивает высокую точность печати при высокой скорости. Кроме того, равномерное распределение давления для ракеля / контрракеля обеспечивает равномерный слой нанесения и тонкие линии.

В линейку трафаретных принтеров ATMA входят полуавтоматические, автономные автоматические машины и полностью автоматические линии печати, которые можно интегрировать в поточное производство для экономии труда за счёт цифрового управления.

Нанесение маркировки на печатных платах

Маркировка (или легенда) могут быть напечатаны на односторонних или двухсторонних печатных платах, а также на однослойных или многослойных. Функциональность и стабильность печатного оборудования не менее важны, чем качество трафарета и качество расходных материалов для обеспечения общего качества нанесения. Трафаретные станки ATMA предоставляет универсальные функции с цифровым контролем параметров печати, помогая операторам выполнить печать тонкими линиями в узком пространстве на печатной плате.

Полуавтоматическая печать:

• AT-70PD Цифровой электрический плоскопечатный трафаретный станок
• AT-80P Электрический плоскопечатный трафаретный станок
• AT-80P/B Электрический плоскопечатный трафаретный станок с конвейерным съемником

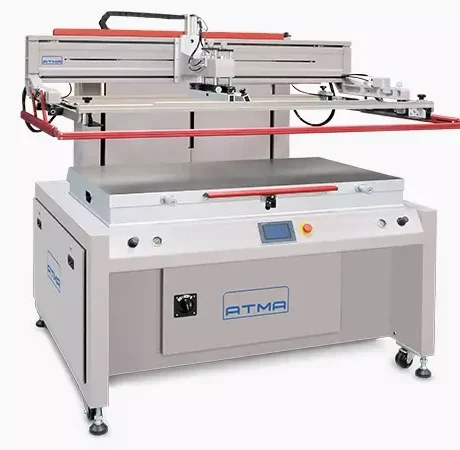

• AT-120P Электрический плоскопечатный трафаретный станок
• ATMECH 57 Плоскопечатный трафаретный станок с угловым подъёмом рамы

Автоматическая печать:

• ATMAOE PC66 Автоматический станок с двумя CCD камерами для нанесения маркировки на печатных платах

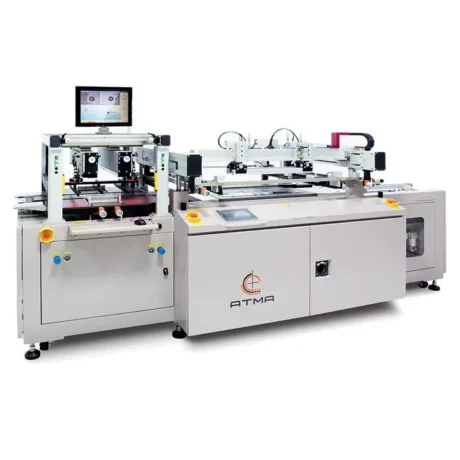

• ATMAOE PC68 Автоматический станок с двумя CCD камерами для нанесения маркировки на печатных платах

Автоматические печатные линии:

• ATMALINE PC68-PL Автоматическая печать маркировки на двух сторонах печатной платы

Нанесение защитной паяльной маски на печатных платах

Жидкие фоточувствительные паяльные защитные маски для припоя обычно наносятся на медные дорожки печатной платы (PCB) для защиты от окисления и предотвращения образования «мостиков» припоя между близко расположенными контактными площадками. Станки для трафаретной печати ATMA оснащены двойным ракелем и системой «двойного» отслаивания с цифровой настройкой параметров, функцией регулировки угла наклона ракеля и давления, что позволяет контролировать равномерную толщину слоя маски при печати, для обеспечения качества результата.

Полуавтоматические станки трафаретной печати:

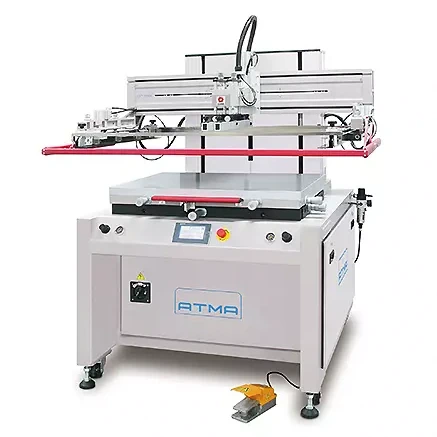

• AT-EW80P Электрический плоскопечатный трафаретный станок для нанесения защитной маски с заполнением переходных отверстий (Plug-via)
• AT-EW120P Электрический плоскопечатный трафаретный станок для нанесения защитной маски с заполнением переходных отверстий (Plug-via)
• AT EW160P Электрический плоскопечатный трафаретный станок для нанесения защитной маски с заполнением переходных отверстий (Plug-via)

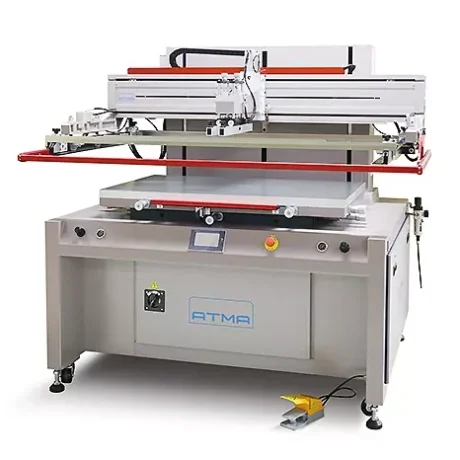

• AT-EW80P/S Электрический плоскопечатный трафаретный станок для нанесения защитной маски с заполнением переходных отверстий (Plug-via), автоматическая очистка остатков под сеткой
• AT-EW120P/S Электрический плоскопечатный трафаретный станок для нанесения защитной маски с заполнением переходных отверстий (Plug-via), автоматическая очистка остатков под сеткой

Полуавтоматические станки с двумя столами:

Одновременная печать на одном столе и укладка на другом увеличивают производительности печати при заполнении переходных отверстий печатных плат.

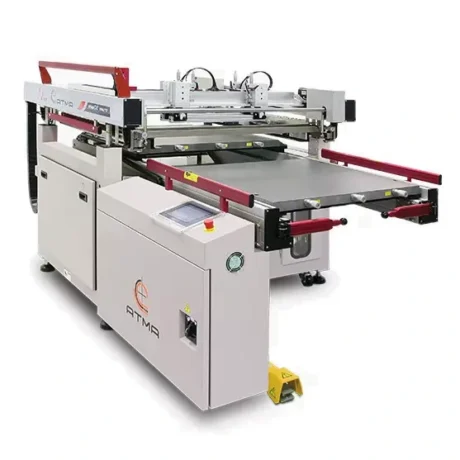

• ATMAOE EW67TT Плоскопечатный станок с двумя столами для печати жидких паяльных масок с заполнением переходных отверстий на платах

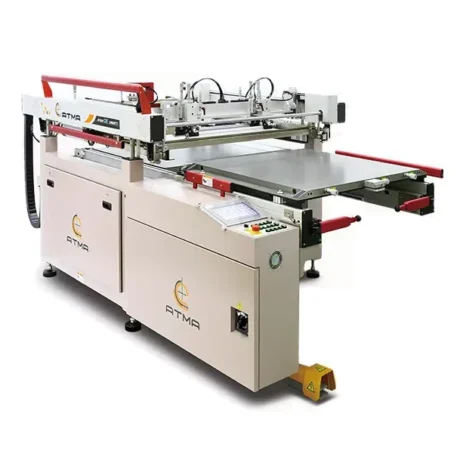

• ATMAOE EW68TT Плоскопечатный станок с двумя столами для печати жидких паяльных масок с заполнением переходных отверстий на платах

Автоматические печатные линии:

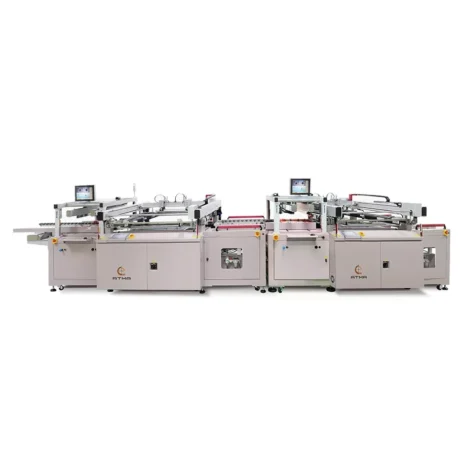

• ATMALINE PC68-SM Автоматическая двухсторонняя печать паяльных масок

Нанесение паяльной маски с закупориванием переходных отверстий (Plug-via) при производстве печатных плат

Печать методом Plug-via используется при создании электрического соединения между слоями многослойной печатной платы с помощью переходных отверстий. Соединение нескольких слоев позволяет уменьшить размер печатной платы. Трафаретные станки ATMA специально разработаны для печати под высоким давлением для заполнения переходных отверстий без выброса пузырьков воздуха при высыхании. ATMA также имеет специальный трафаретный станок с вакуумной камерой для специальных применений.

Станки с двумя подвижными столами:

• ATMAOE EW67TT Плоскопечатный станок с двумя столами для нанесения жидких паяльных масок с заполнением переходных отверстий на платах
• ATMAOE EW68TT Плоскопечатный станок с двумя столами для нанесения жидких паяльных масок с заполнением переходных отверстий на платах

Автоматические линии:

• ATMALINE PC68-SP (24″x30″) Автоматическая линия печати паяльной маски с заполнением переходных отверстий (Plug-via)

Трафаретный станок с вакуумом:

Специально разработан для заполнения сквозных переходных отверстий в многослойных печатных платах проводящей или непроводящей пастой.

• ATMA-PC VAC2529 Станок для трафаретной печати с вакуумированием.

Печать на гибких печатных платах

Гибкие печатные платы обычно изготавливаются с использованием полиимида (каптона) и одного или нескольких слоёв меди. Медная фольга обрабатывается травлением, чтобы на ней появились токопроводящие дорожки, маркировка (или метки/легенда), после чего печатается паяльная маска. ATMA предлагает два решения для нанесения паяльной маски, меток (маркировки) а также токопроводящей пасты на основе серебра или углерода на гибкой печатной плате: листовая печать или рулонная печать.

1. Плоскопечатные станки ATMA подходят для листовой печати после процесса травления. Плоскопечатные станки ATMA имеют стол с вакуумным прижимом, поверхность которого обработана для достижения высокой точности плоскостности и оснащены настройками для достижения равномерной толщины печатного слоя. Станки можно использовать также для печати тонких линий и маркировки сверху паяльной маски. К станкам можно добавить опциональный съёмник, чтобы сэкономить трудозатраты и повысить эффективность производства.

2. Рулонные трафаретные станки ATMA используются для высокопроизводительной печати после процесса травления. Этот трафаретный станок оснащён ПЗС-камерой (CCD) высокого разрешения для обеспечения точности регистрации и сушильной секцией для обеспечения высокой эффективности производства.

Полуавтоматическая печать:

• AT-60PD Цифровой электрический плоскопечатный трафаретный станок
• ATMAOE 56

Автоматическая линия рулонной печати:

• ATMALINE RR3250-C Автоматическая линия рулонной печати

На всё оборудование предоставляется гарантия. Если Вы не нашли, то что Вас интересует, пожалуйста свяжитесь с нами.

---
