Детальная информация
Область применения

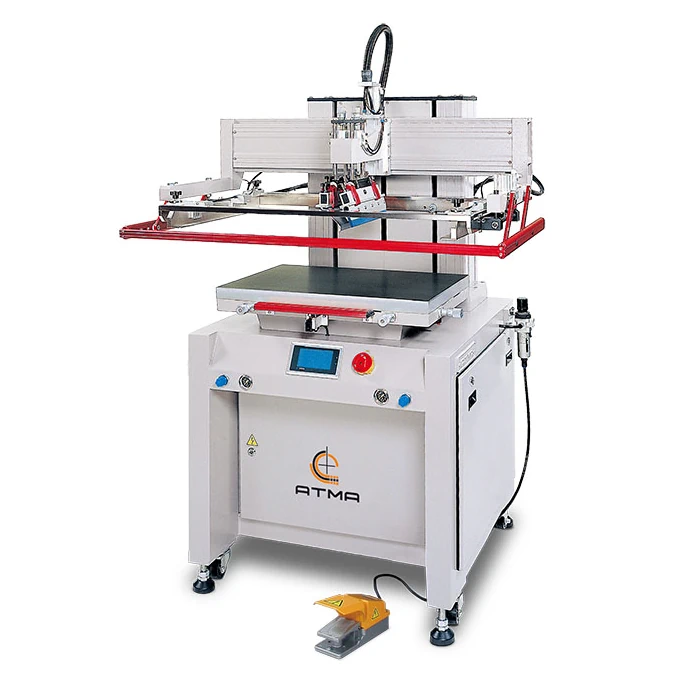

Цифровой электрический принтер с плоским экраном подходит для прецизионной печати тестовых полосок измерения уровня сахара в крови, биомедицинских тестов, мембранных переключателей, панелей дисплеев, гибких печатных схем (FPC) и т. д.
Стандартные параметры
Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Быстрая подготовка к печати: трафаретная рама устанавливается с фронтальной стороны и фиксируется пневматическими зажимами.
Простой в настройки сенсорный дисплей обеспечивает ввод параметров для контроля печати.
- Сервопривод системы вертикального подъема рамы
- Прецизионные линейные направляющие
- Сервопривод системы движения ракельной каретки
- Сенсорная панель управления (тачскрин дисплей)
- Регулировка скорости печати и орошения
- Регулировка высоты подъема рамы
- Автоматический цикл работы с регулировкой времени задержки старта цикла
- Настройка длины печати
- Регулировка давления ракеля и контрракеля
- Регулировка параллельности ракеля и контрракеля относительно поверхности стола
- Регулировка разворота ракеля и контрракеля относительно направления движения
- Пневматические зажимы трафаретной рамы
- Педаль
- Сертификация ISO9001, ISO14002
Точность шага настроек (сенсорная панель управления):
- скорость печати: 1 мм/сек
- скорость орошения: 1 мм/сек
- позиция начала печати 1 мм
- позиция окончания печати 1 мм
- таймер задержки цикла 0.1 сек
- высота печатного зазора 0.1мм (сервопривод)
Градуировка шкалы микрометрических приводок (1 деление):
- перемещения стола 0.02мм
- ограничителя вертикального перемещения ракеля/контрракеля 0.02мм
Градуировка шкалы угла наклона ракеля/контрракеля 5°
Опции
В стоимость не включены. Приобретаются отдельно.
- Вакуумные столы заказной конструкции
- Утапливаемые штырьки для позиционирования изделий на столе
- Отверстия в вакуумном столе 1мм
- Специальная конструкция ракеледержателя и контрракеля не допускающая попадания каплей на печатную форму (dripless squeegee)
- Автоматическая подача воздуха в вакуумный стол после печати
Видео
В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
