Станок для трафаретной печати с выдвижным вакуумным столом ATMA AT-60PPD

Станок трафаретной печати с выдвижным вакуумным столом atma-at-60ppd

Применение

Плоскопечатный станок для трафаретной печати  ATMA AT-60PPD с выдвижным вакуумным столом и цифровым управлением разработан для прецизионной печати на твёрдых и гибких материалах: приборные панели, плёночные клавиатуры, деколи, гибкие подложки и т.д.

Инновационная прецизионная технология и высокоэффективная электро-механическая конструкция трафаретных станков ATMA гарантирует высокую точность печати. Сервоприводы движения ракельной каретки и подъема рамы.
Прочная рама основания и сбалансированное распределение веса на опоры обеспечивают отсутствие вибрации при высокой скорости печати.
Быстрая подготовка к печати: трафаретная рама устанавливается с фронтальной стороны и фиксируется пневматическими зажимами.
Простой в настройки сенсорный дисплей обеспечивает ввод параметров для контроля печати.
Безопасность эксплуатации в соответствии с Европейскими требованиями.

Информация

Стандартные параметрыХарактеристикиОпции
  • Выдвижной вакуумный стол
  • Сервопривод системы вертикального подъема рамы
  • Прецизионные линейные направляющие

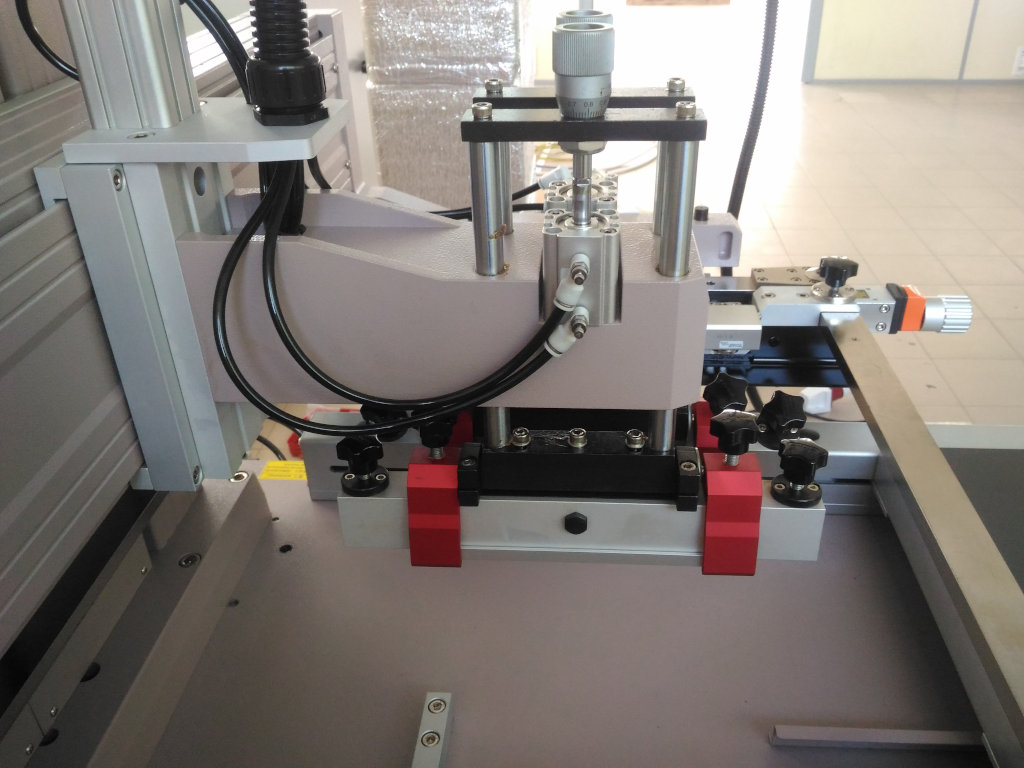

  • Сервопривод системы движения ракельной каретки
  • Сенсорная панель управления (тачскрин дисплей)
  • Регулировка скорости печати и орошения
  • Автоматический цикл работы с регулировкой времени задержки старта цикла
  • Настройка длины печати
  • Регулировка давления ракеля

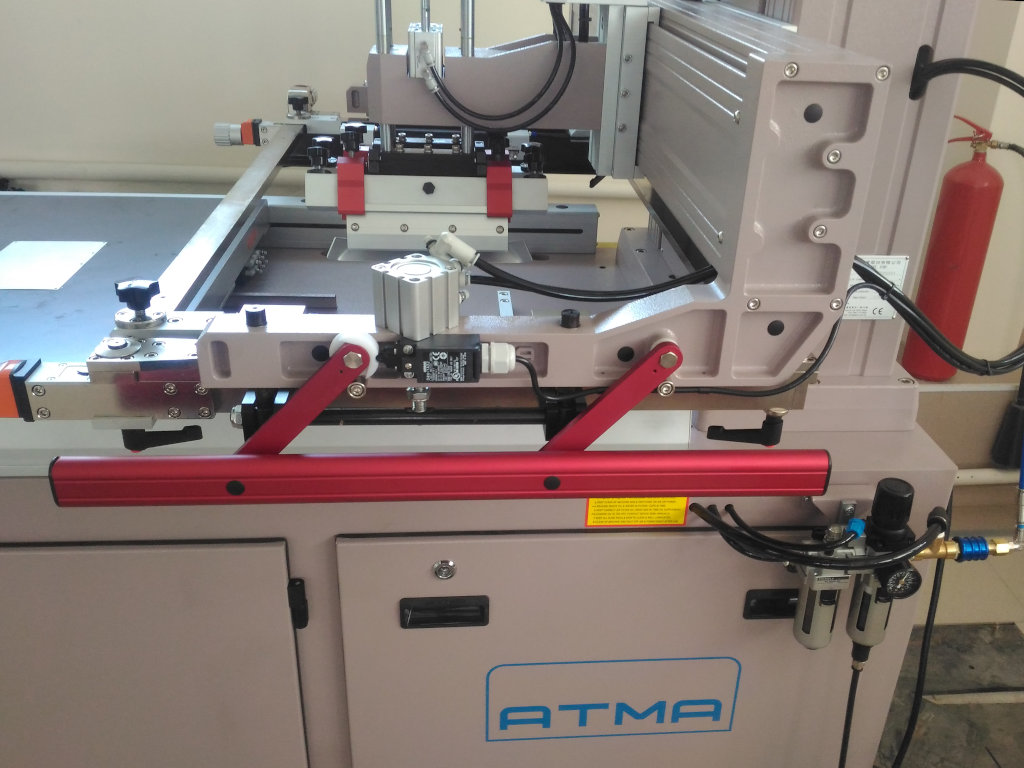

  • Пневматические зажимы рамы
  • Педаль
  • Сертификация ISO9001, ISO14002
  • Вакуумный стол 500 х 700 мм
  • Максимальный формат печати (размер вакуумной зоны) 400 х 600 мм
  • Максимальный формат рамы 700 х 800 мм
  • Высота рамы: 25-47мм
  • Максимальная толщина материала0-120 мм
  • Рабочая высота стола 960+20 мм
  • Подъем рамы для очистки 320 мм
  • Скорость перемещения вакуумного стола 1100 мм/сек.
  • Скорость ракельной каретки (цифровая настройка) – 60-500 мм /сек.
  • Угол разворота каретки ±9°
  • Максимальное число тактов (при макс. длине печати) 660 /час
  • Ход микроприводок ± 10 мм
  • Регулировка угла наклона ракеля 20 ±15°
  • Электропитание 3ф./~380 В, 50/60 Гц, 1.54КВт
  • Давление сжатого воздуха 6 – 7 бар
  • Потребление сжатого воздуха 3.7л / такт
  • Габаритные размеры 132 х 152 х 178 см
  • Вес 580 кг
  • Вакуумные столы заказной конструкции
  • Утапливаемые штырьки для позиционирования изделий на столе
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию трафаретного оборудования без уведомления.
