Обзор станка трафаретной печати с выдвижным столом ATMA AT-60PPD

10.08.202305.09.2023 Agalsea_news ATMA

Это наша третья обзорная статья, посвящённая оборудованию ATMA. Предыдущие статьи здесь:

Обзор станка трафаретной печати с угловым подъёмом ATMA AT-68С

“Тайвань? А почему так дорого по сравнению с китайскими?”. Отвечаем на вопросы на примере станка ATMA AT-80P

Производитель позиционирует AT-60PPD как станок трафаретной печати с цифровым управлением и выдвижным столом для прецизионной печати, который может быть использован при изготовлении силиконовых клавиатур, мембранных клавиатур, дисплейных панелей, гибких печатных проводников, печатных плат и т.д. и т.п. В особенностях станка отмечается запатентованная конструкция перемещения рамы вверх-вниз — «быстрая и стабильная».

Упаковка. Комплект поставки.

Станок приходит хорошо запакованным для длительной транспортировки. Дополнительно используются транспортировочные фиксаторы — две стойки и одна планка, которые необходимо демонтировать перед первым включением.

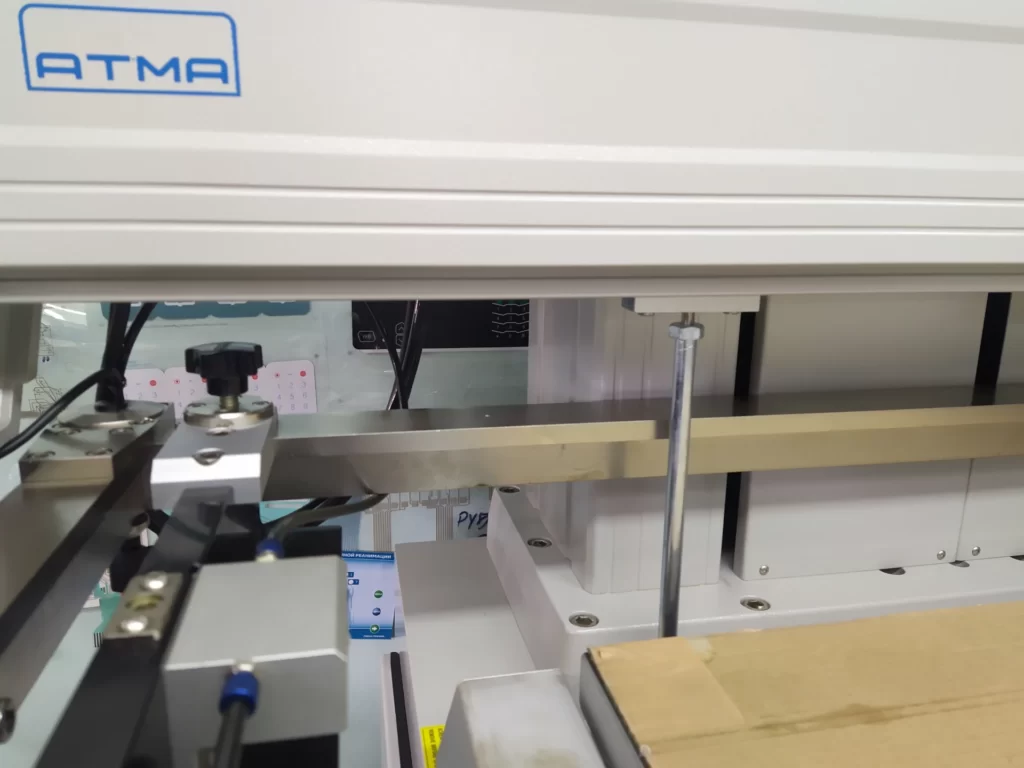

ATMA AT-60PPD транспортировочный фиксатор

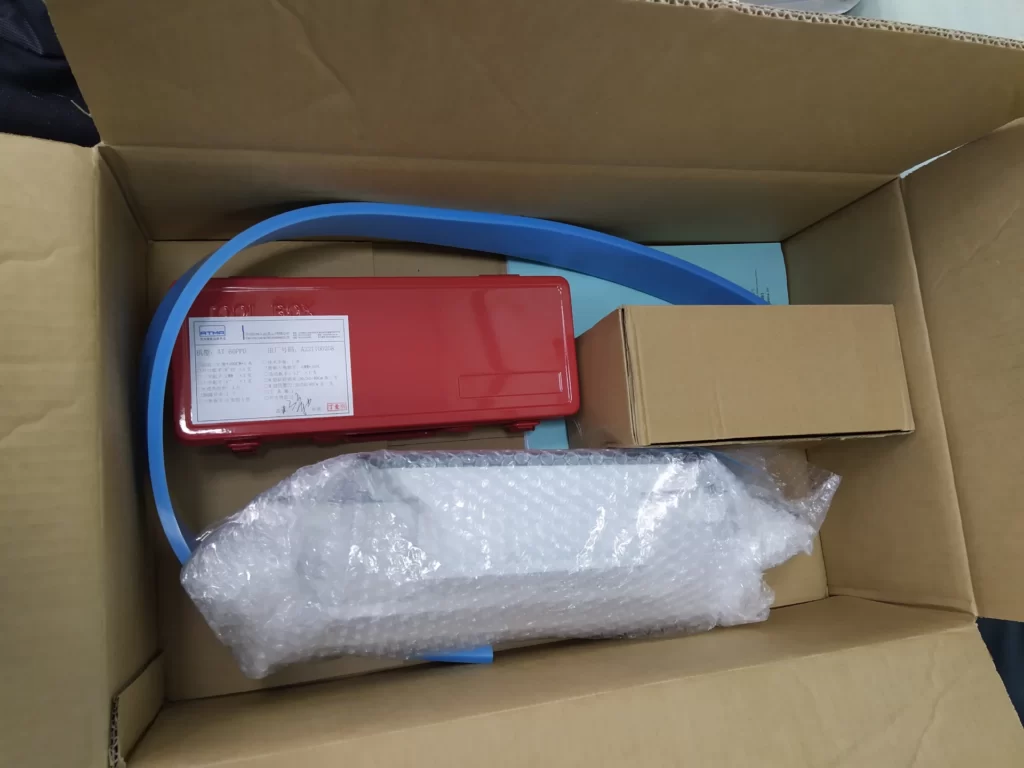

В отдельной коробке мы видим комплект ракеледежателей и контрракелей разной длины, инструменты, ключи от дверок станка, педаль и ракельное полотно на 70шор.

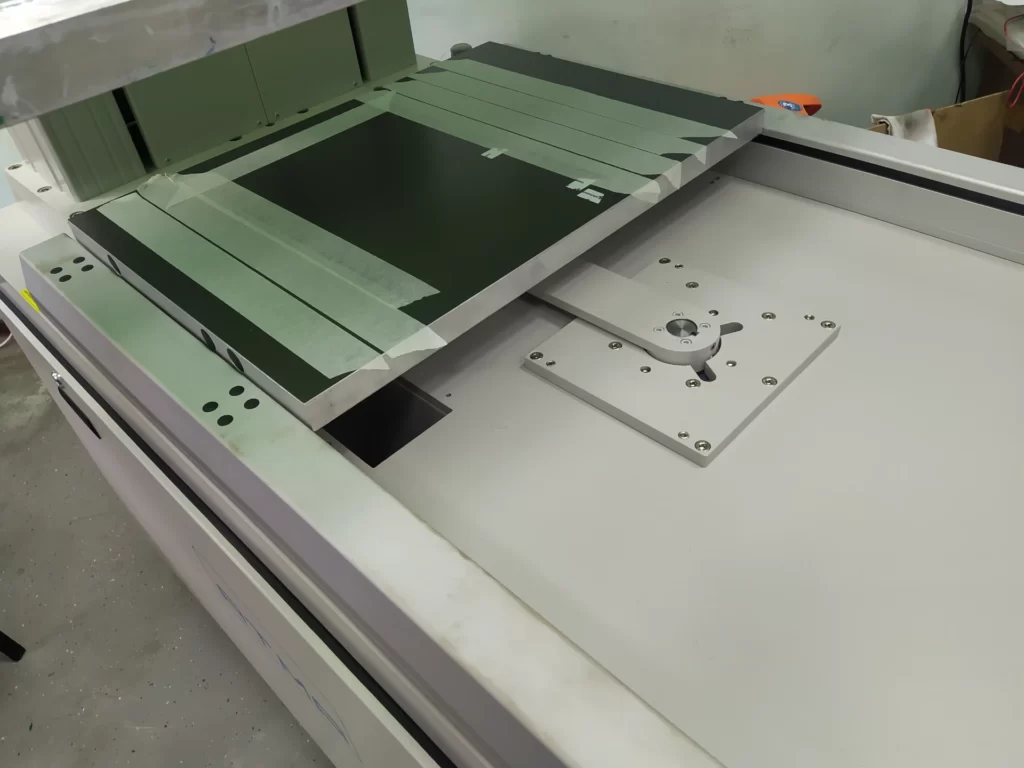

Особенность станка — выдвижной стол.

Можно долго спорить о достоинствах и недостатках выдвижных столов, но то, что это удобно — сомнений не вызывает. Т.к. в линейке оборудования ATMA, имеющих выдвижные столы, станок AT-60PPD можно условно считать «базовым», до недавнего времени узел перемещения стола работал на пневмоцилиндре. Некоторое время назад модель получила апгрейд в виде электромотора и тем самым стала похожа на специализированные старшие модели в которых электропривод был изначально. Подросла и макс. производительность до 950-1010 оттисков/час вместо 720.

Безопасность

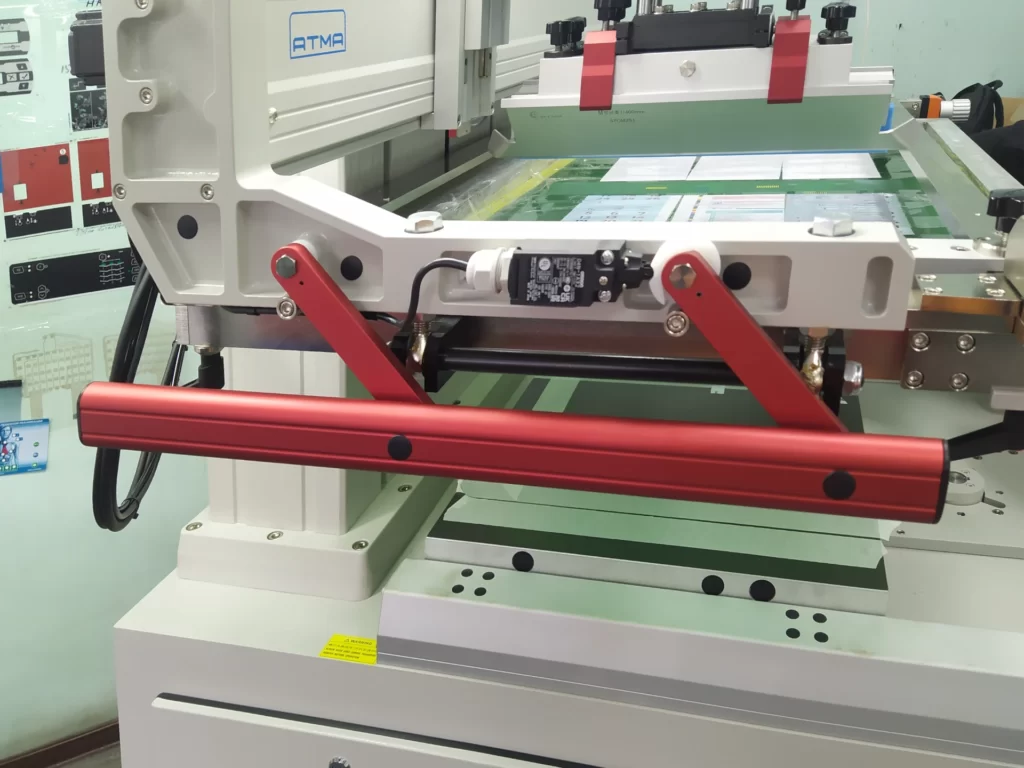

Если бы это был станок с неподвижным столом, то мы бы увидели классическую схему «3-в-1»: рамка контура безопасности по периметру опускающейся рамы, нажимная планка на столе и кнопка аварийной остановки. Если рукой нажать на планку или задеть рамку контура — движение вниз прекратится, включается реверс и т.д. Так как, в данном случае, стол выдвижной, то нажимная планка не используется, что вполне логично.

Узел подъёма/опускания печатной формы

В конструкции узла используется сервомотор, поэтому толщина изделия с учётом крепления может быть до 120мм. Настройка печатного зазора — насколько низко опускается печатная форма во время печати, осуществляется на тачскрин дисплее простым вводом значения в диапазоне 0-120мм с шагом 0.1мм. Здесь нужно иметь в виду, что заводские настройки печатного зазора учитывают толщину профиля держателя рамы + небольшой запас. Т.е. заводские настройки не позволят опустить сетку на стол. Это сделано для того, чтобы случайно не разбить стол, если сдвинуть держатели рамы.

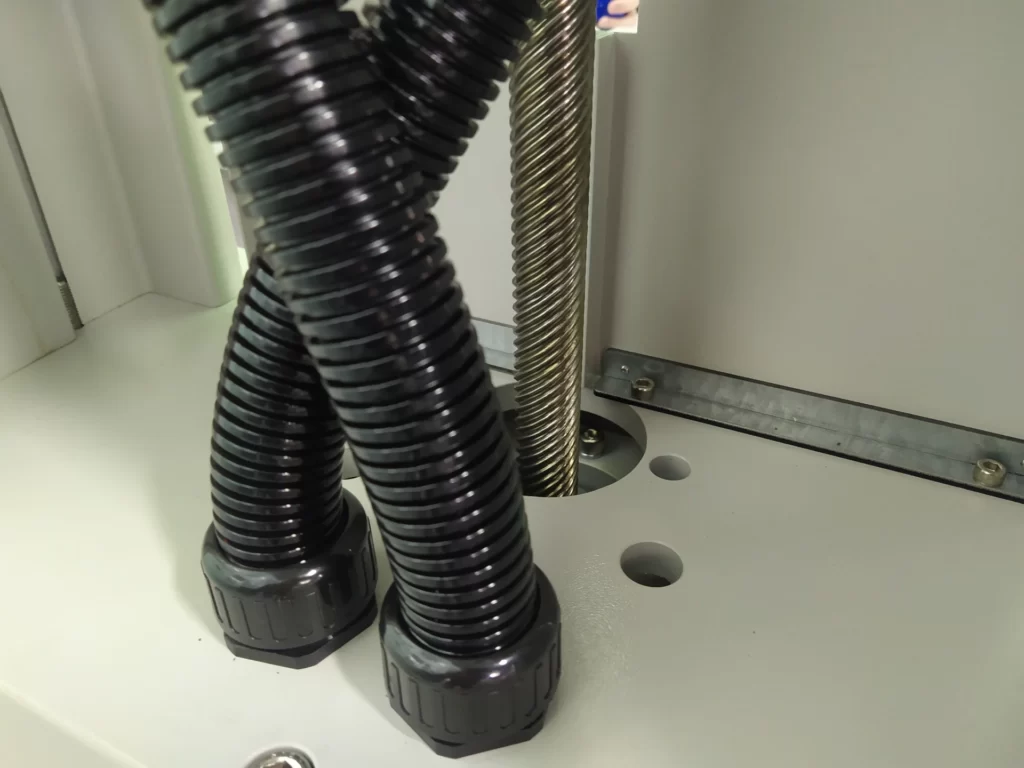

ATMA AT-60PPD система вертикального перемещения рамы

Узел перемещения ракельной каретки

Каретка перемещается сервомотором. Размер печати можно достаточно точно контролировать на сенсорном дисплее: начало печати 0-290мм, конец печати 370-660мм с приращением 1мм. Отсчёт справа на лево. Крайнее правое положение — 0.

ATMA AT-60PPD система перемещения печатающей головки - сервомотор — ATMA AT-60PPD система перемещения печатающей головки — сервомотор

Узел держателей печатной формы

Пользоваться достаточно удобно так как есть 2D шкалы позиционирования с указателями и механические цифровые индикаторы перемещений.

Сами держатели можно перемещать под размер рамы и соответственно перемещать зафиксированную раму вправо-влево.

Фиксаторы рамы только пневматические, но если отключается подача сжатого воздуха, рама остаётся зафиксирована достаточно долго. Это сделано для того, чтобы не сбить настройки. Управление кнопкой на экране.

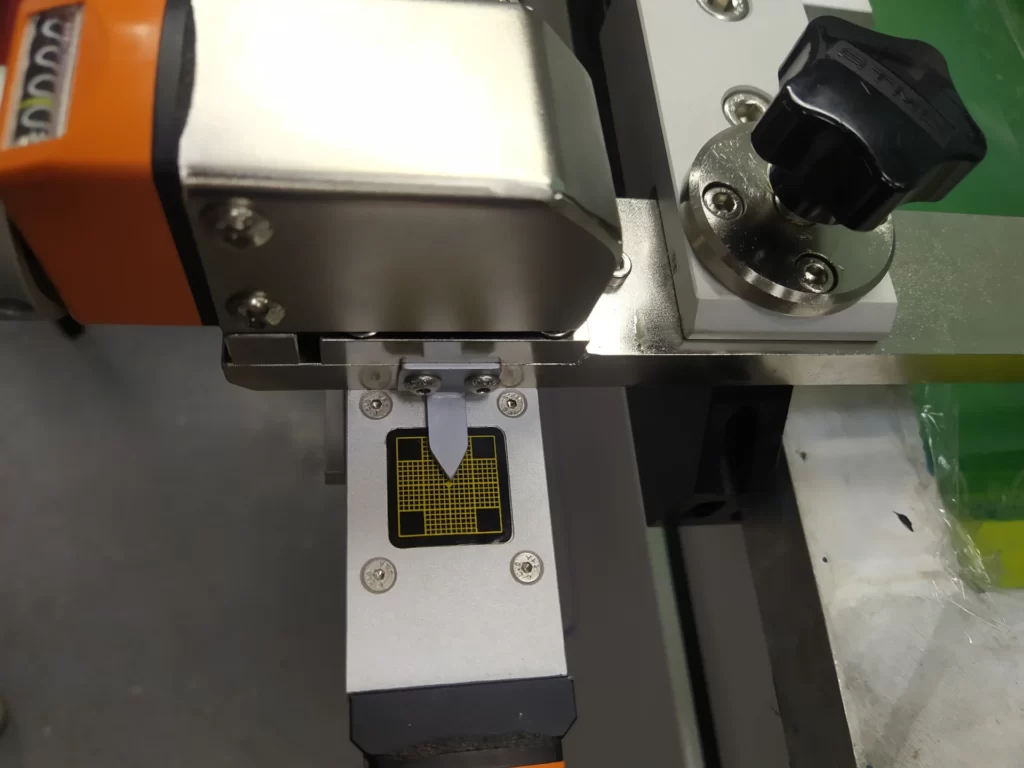

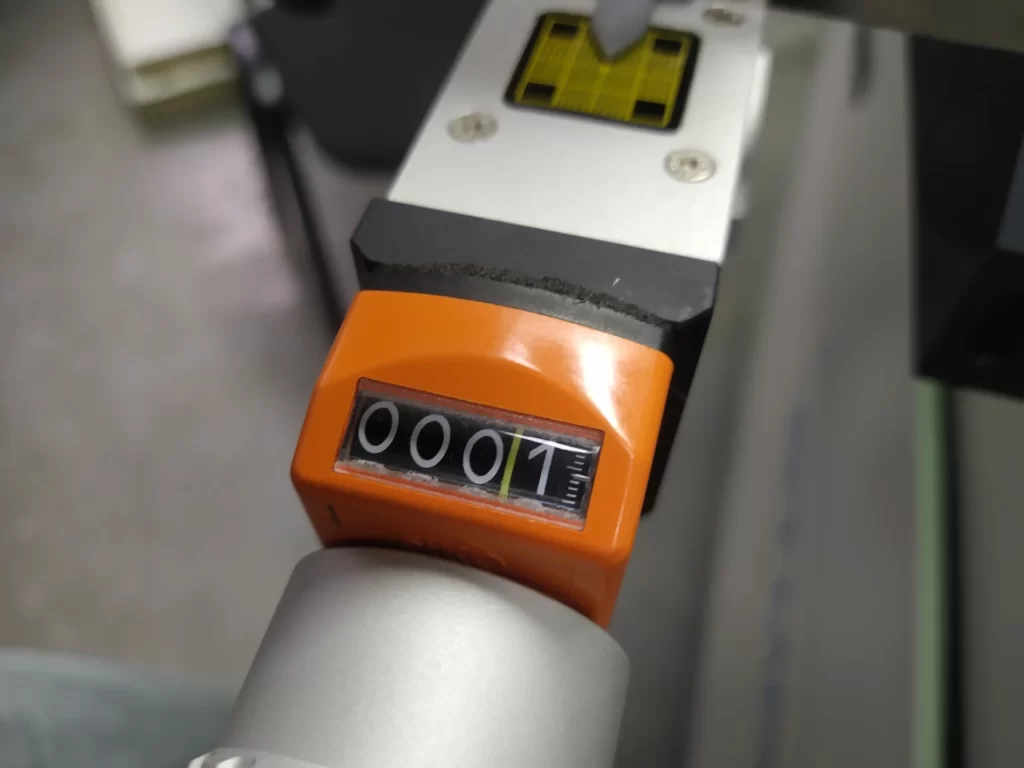

ATMA AT-60PPD цифровой индикатор перемещения микроприводки

Справа размещён низкоскоростной пневмоцилиндр системы «отлипа» или «отслаивания» — кто как привык называть. Если включена данная функция, то правая часть рамы немного приподнимается во время печати, тем самым обеспечивается лучший переход краски на изделие. Включение/отключение кнопкой на экране.

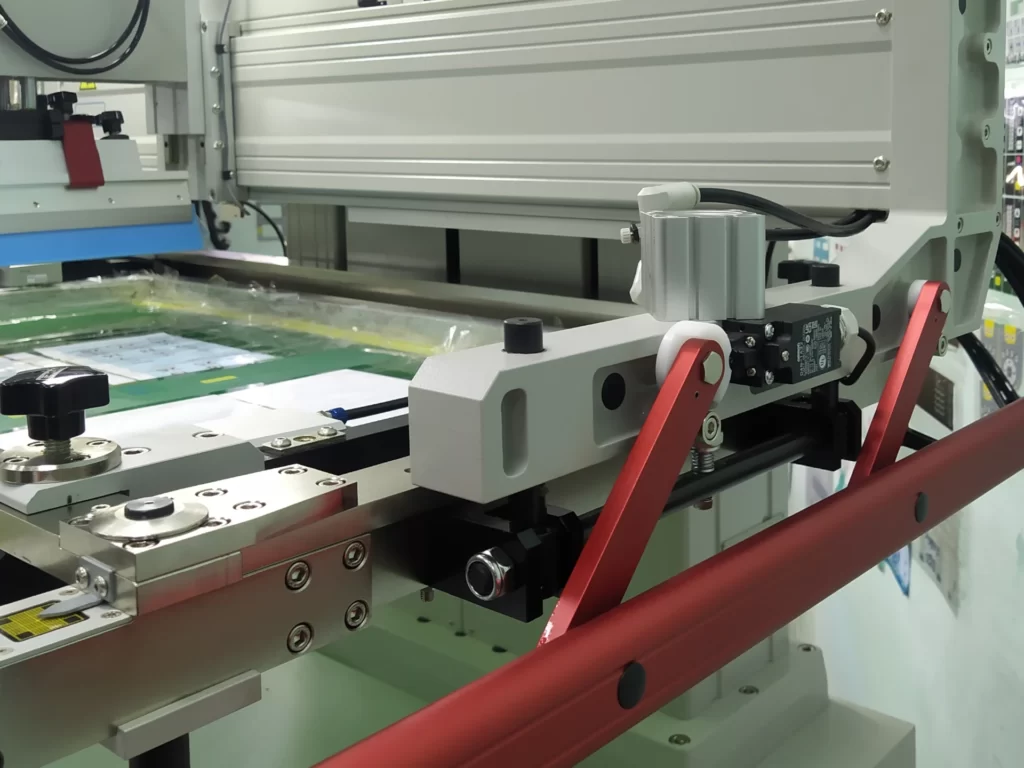

ATMA AT-60PPD низкоскоростной пневмоцилиндр системы «отлипа»

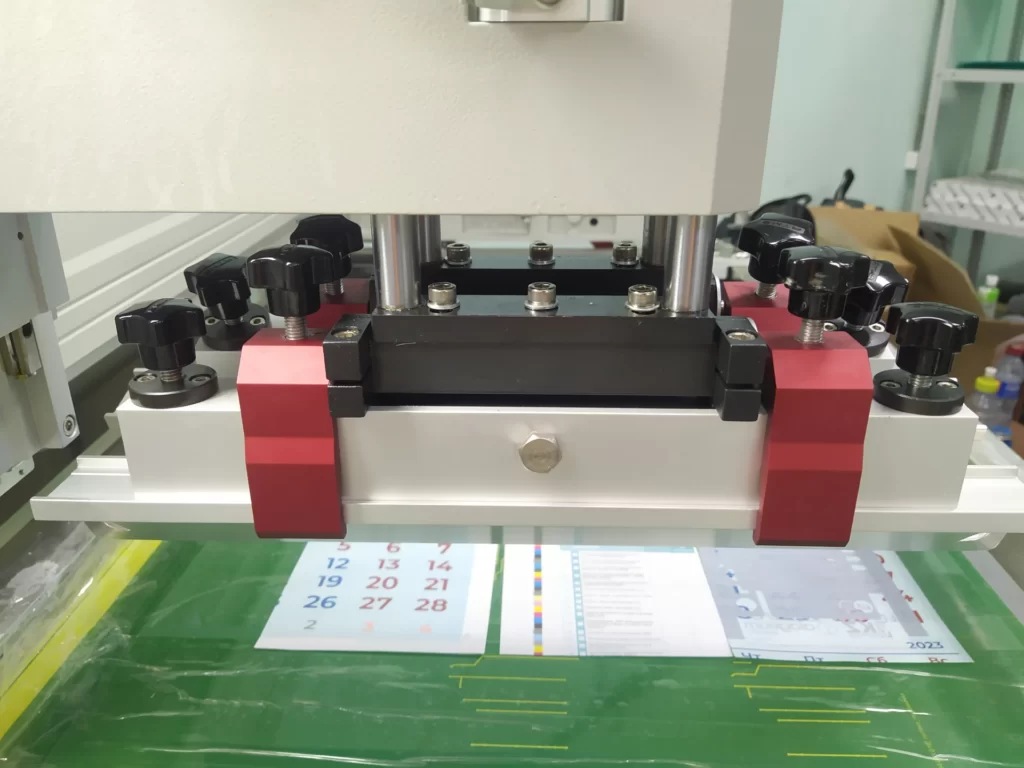

Печатающая головка

Про печатающую головку можно сказать, что она продумана и хорошо реализована. Имеем микрометрические приводки ограничения хода ракеля/контрракеля, имеем возможность регулировки угла наклона ракеля/контрракеля со шкалой, есть регулировка параллельности ракеля/контрракеля относительно стола и есть возможность немного развернуть ракель относительно направления печати.

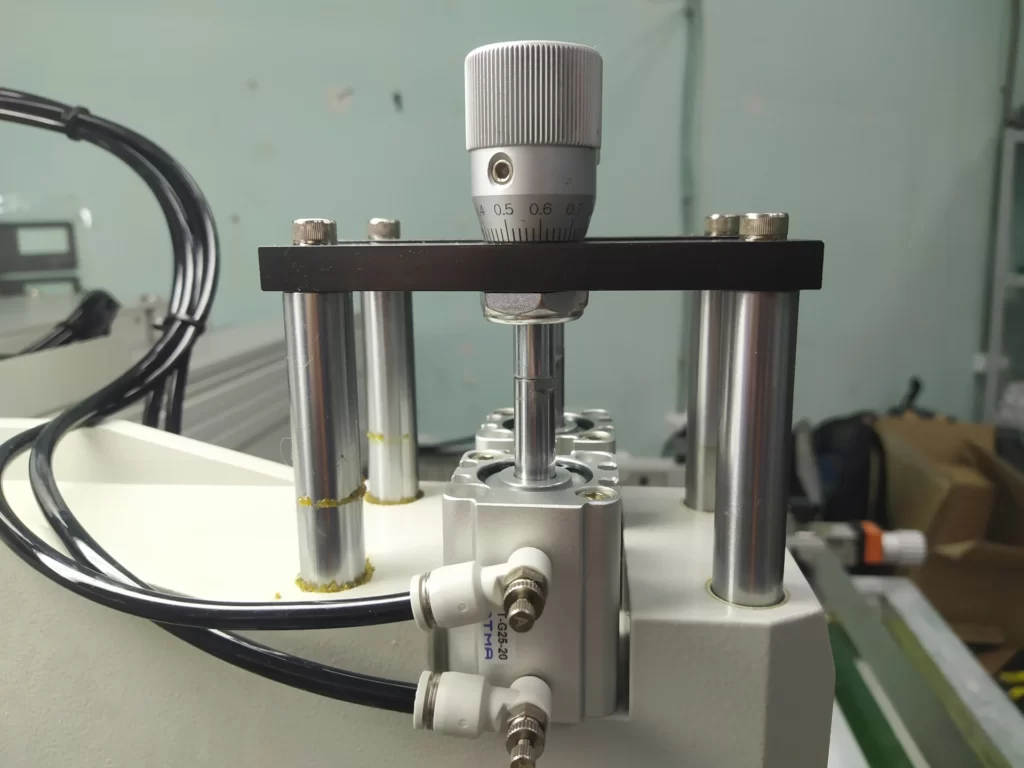

ATMA AT-60PPD микроприводка настройки длины хода ракеля/контрракеля

ATMA AT-60PPD настройки угла наклона параллельности и разворота

Очень удобно, что можно поднять целиком узел и вытащить раму не снимая ракель/контрракель нажав кнопку на экране.

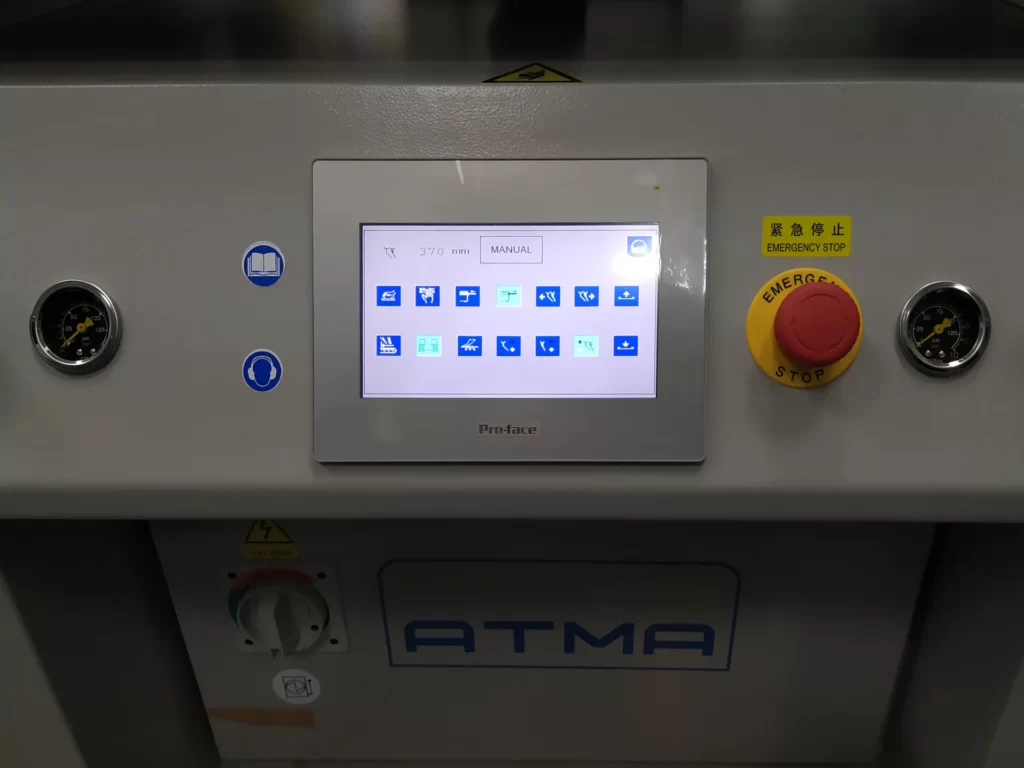

Сенсорная панель управления

Управление станком и настройки, кроме механических, осуществляются с помощью сенсорного дисплея. Некоторое время назад дисплеи в станках серии AT-XXXX были монохромные. Сейчас используются цветные, к тому же, размером заметно больше, чем предшественники. Заявлена поддержка двух языков, но так как используются достаточно понятные пиктограммы, в процессе работы, по нашим наблюдениям, ни у кого проблем не возникает.

Выводы

Несмотря на то, что это самая недорогая модель с выдвижным столом в линейке ATMA, в проектировании и изготовлении виден подход, когда уделяется внимание даже мелочам. В конструкции использованы качественные компоненты и детали. Станок подойдёт для выполнения многих задач, требовательных к качеству печати. На наш взгляд, станки трафаретной печати ATMA имеют очень хорошее соотношение качество/цена.

Станки ATMA постоянно совершенствуются и информация приведённая в данной статье актуальна на момент её написания.
