Обзор станка трафаретной печати ATMA AT-60PD заказной конфигурации

Agalsea_news 11.09.202325.04.2024 ATMA, Обзоры

Продолжаем публиковать обзоры станков ATMA. В это раз ATMA AT-60PD.

Предыдущие обзоры здесь:

Обзор станка трафаретной печати с выдвижным столом ATMA AT-60PPD

Обзор станка трафаретной печати с угловым подъёмом ATMA AT-68С

“Тайвань? А почему так дорого по сравнению с китайскими?”. Отвечаем на вопросы на примере станка ATMA AT-80P

Производитель позиционирует AT-60PD как цифровой электрический плоскопечатный трафаретный станок для печати тестеров уровня сахара в крови, плёночных клавиатур, приборных панелей, дисплеев, гибких печатных плат (FPC) и т.д. — там где требуется точная печать. Отмечается инновационный дизайн: запатентованный моторизованный узел перемещения рамы вверх-вниз. В линейке ATMA имеется похожий станок AT-60PPD, но с выдвижным столом.

Упаковка. Комплект поставки.

Станок приходит хорошо запакованным для длительной транспортировки. Дополнительно используются транспортировочные фиксаторы — две стойки и одна планка, которые необходимо демонтировать перед первым включением.

ATMA AT-60PPD транспортировочный фиксатор — ATMA AT-60PPD транспортировочная планка-фиксатор

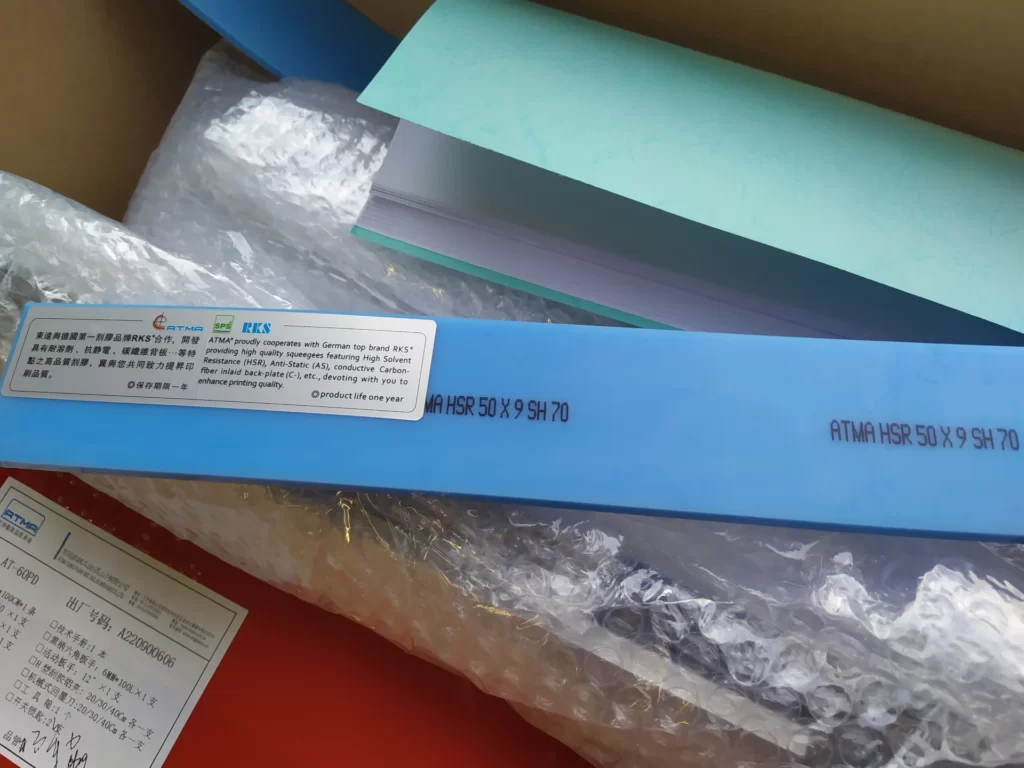

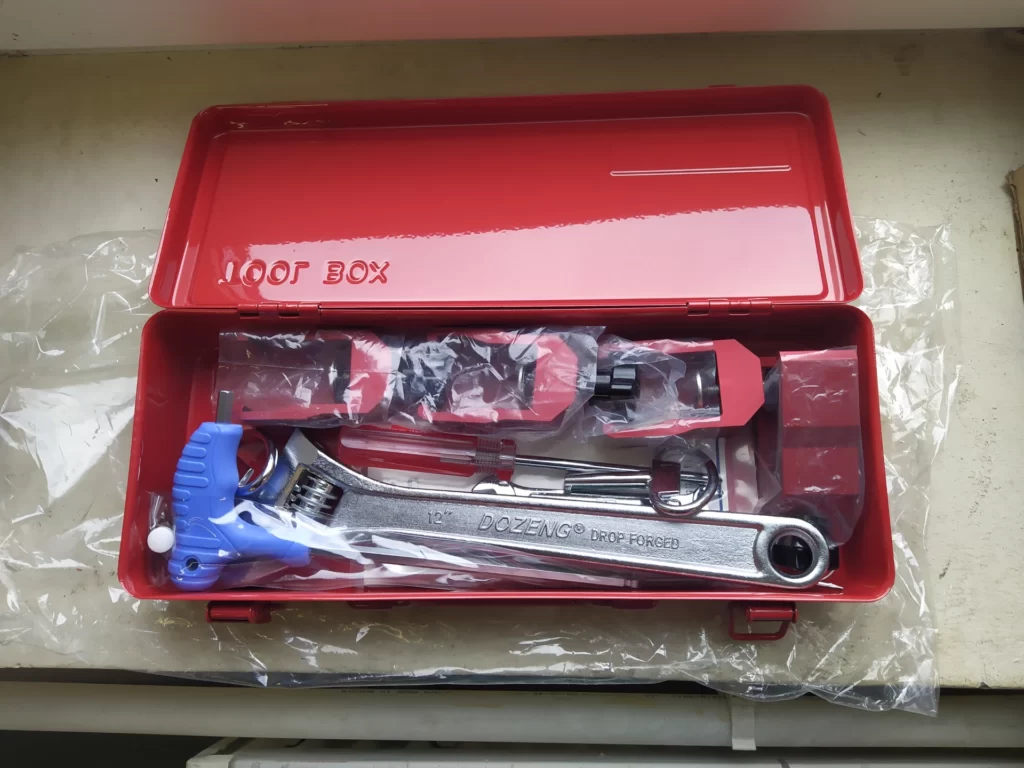

В отдельной коробке мы видим комплект ракеледежателей и контрракелей разной длины, инструменты, ключи от дверок станка, педаль и ракельное полотно RKS на 70шор. Хочется отметить, ракельные полотна RKS достаточно дорогие, но пожалуй одни из лучших в мире.

Особенность станка — заказная конфигурация

В данном случае, под требования заказчика был изготовлен вакуумный стол, установлены штырьки позиционирования с независимым отключением. Также были внесены изменения в алгоритм работы: изменения в прошивках контроллера и сенсорного дисплея. Появились доп. настройки на дисплее.

Как мы сообщали ранее, ATMA стала устанавливать в станки цветные сенсорные дисплеи, размер которых стал больше по сравнению с предыдущими монохромными, что мы и наблюдаем в данном станке.

Безопасность

Классическая схема «3-в-1»: рамка контура безопасности по периметру опускающейся рамы, нажимная планка на столе и кнопка аварийной остановки. Если рукой нажать на планку или задеть рамку контура — движение вниз прекратится, включается реверс и т.д.

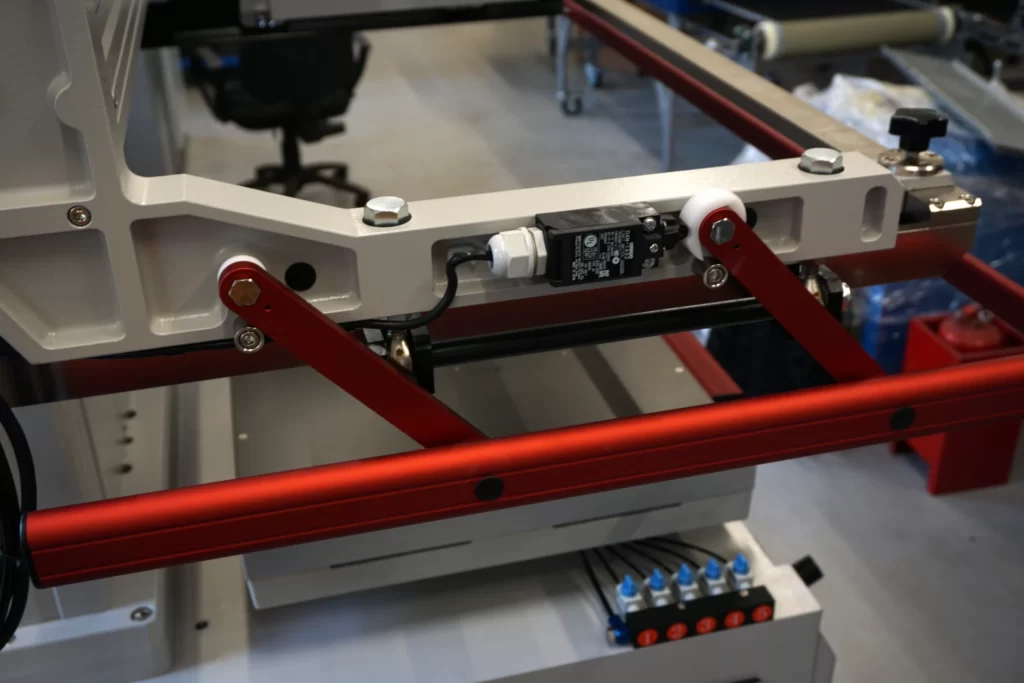

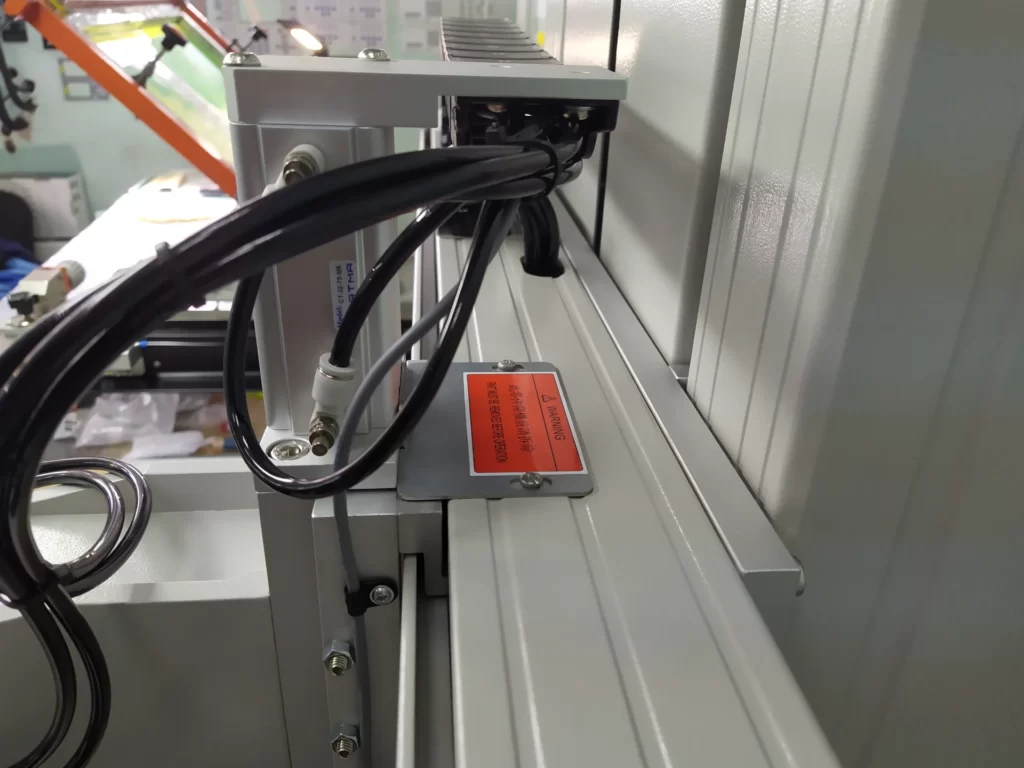

На фото: рамка системы безопасности ATMA AT-60PD

Нажимная планка системы безопасности ATMA AT-60PD — На фото: нажимная планка системы безопасности ATMA AT-60PD

Узел подъёма/опускания печатной формы

В конструкции узла используется сервомотор, поэтому толщина изделия с учётом крепления может быть до 120мм. Настройка печатного зазора — насколько низко опускается печатная форма во время печати, осуществляется на тачскрин дисплее простым вводом значения в диапазоне 0-120мм с шагом 0.1мм. Здесь нужно иметь в виду, что заводские настройки печатного зазора учитывают толщину профиля держателя рамы + небольшой запас. Т.е. заводские настройки не позволят опустить сетку на стол даже при использовании максимальной рамы. Это сделано для того, чтобы случайно не разбить стол, если сдвинуть держатели рамы.

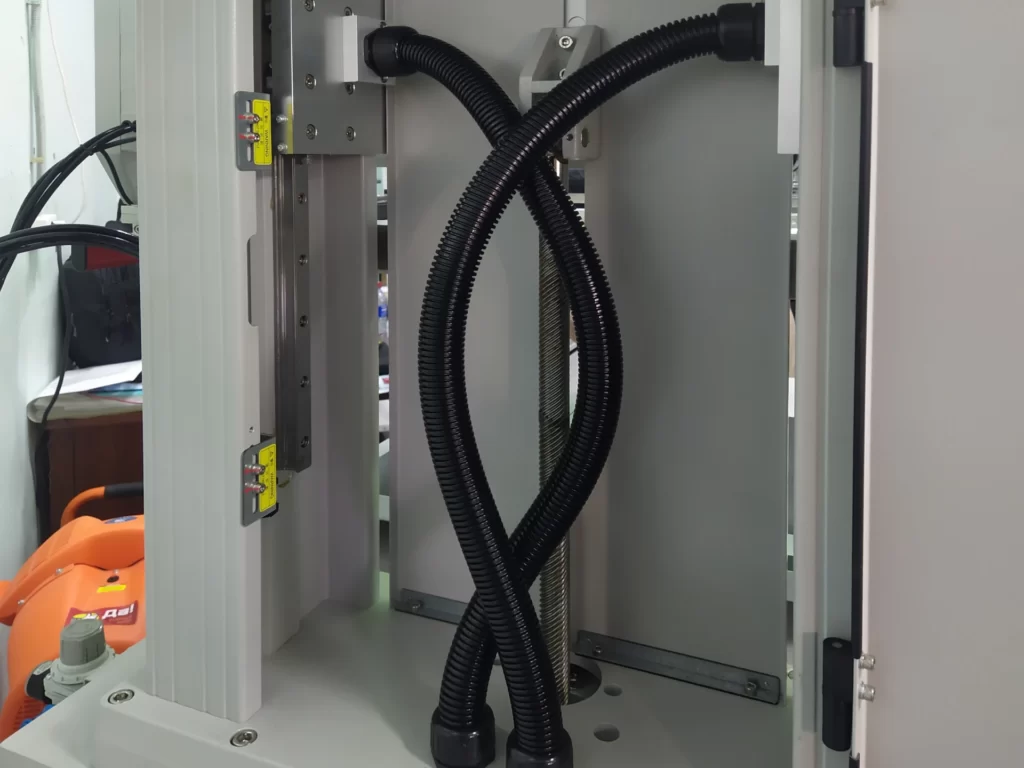

ATMA AT-60PPD/PD система вертикального перемещения рамы

Цифровые настройки позволяют задать не только высоту опускания (печатный зазор), но и высоту подъёма рамы 150-270мм, используя сенсорную панель управления.

Узел перемещения ракельной каретки

Каретка перемещается сервомотором. Размер печати можно достаточно точно контролировать на сенсорном дисплее: начало печати 0-280мм, конец печати 360-650мм с приращением 1мм. Отсчёт справа на лево. Крайнее правое положение — 0.

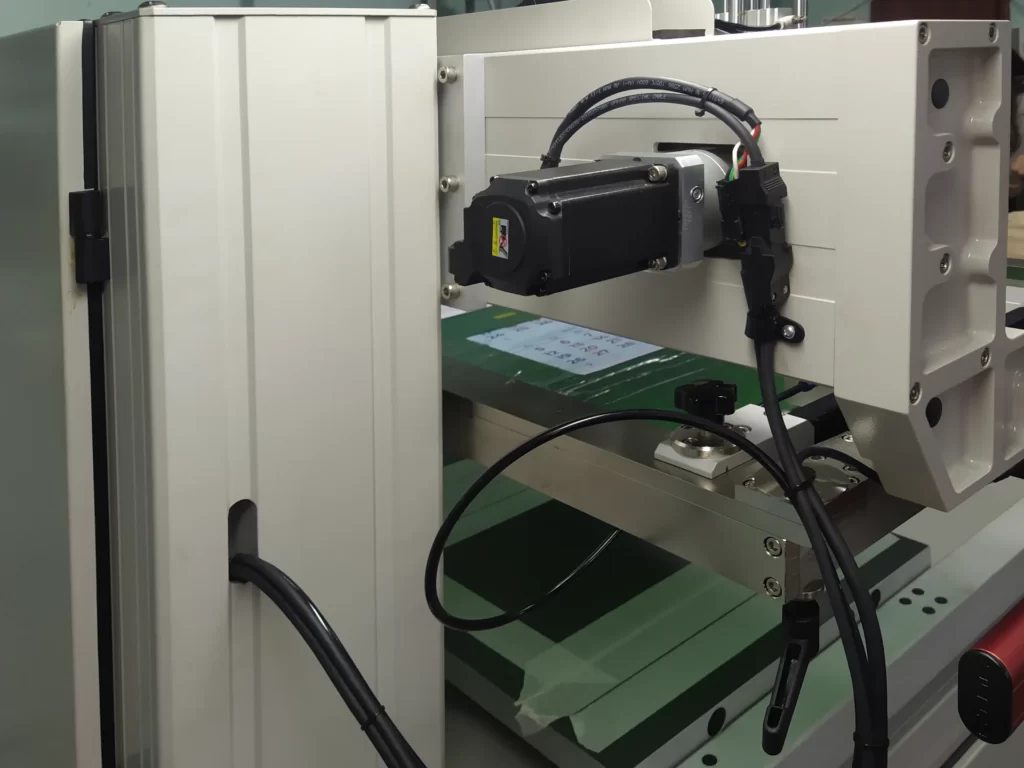

ATMA AT-60PD система перемещения печатающей головки - сервомотор — ATMA AT-60PD система перемещения печатающей головки — сервомотор

Узел держателей печатной формы

Держатели можно перемещать под размер рамы и соответственно перемещать зафиксированную раму вправо-влево.

Фиксаторы рамы только пневматические, но если отключается подача сжатого воздуха, рама остаётся зафиксирована достаточно долго. Это сделано для того, чтобы не сбить настройки. Управление кнопкой на экране.

Справа размещён низкоскоростной пневмоцилиндр системы «отлипа» или «отслаивания» — кто как привык называть. Если включена данная функция, то правая часть рамы немного приподнимается во время печати, тем самым обеспечивается лучший переход краски на изделие. Включение/отключение данной функции — кнопкой на экране.

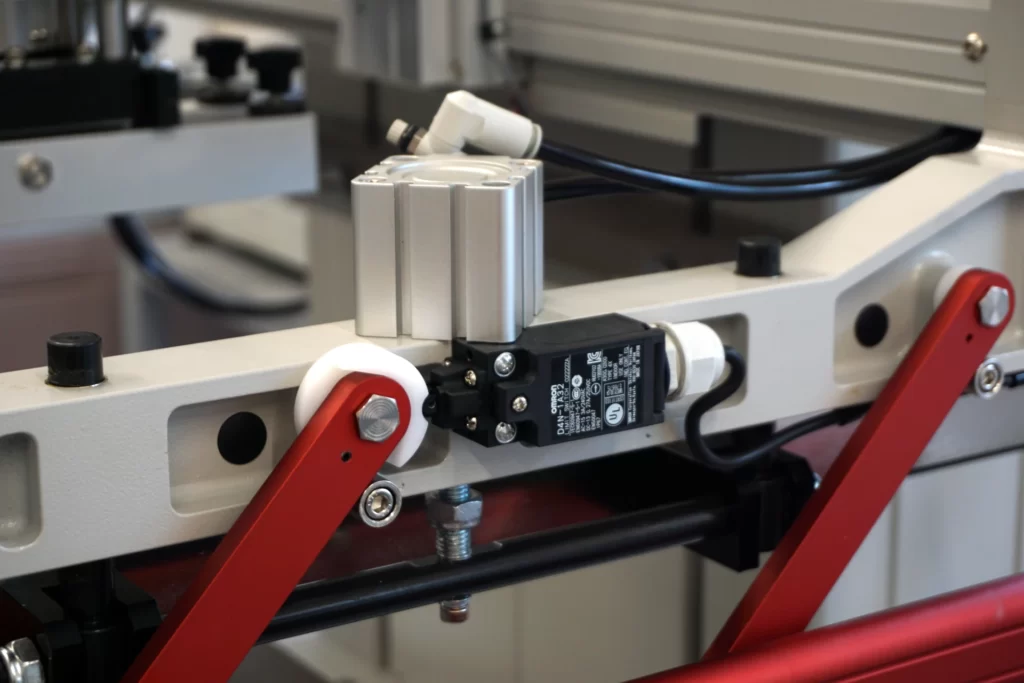

Пневмоцилиндр системы "отлипа" ATMA AT-60PD — На фото: пневмоцилиндр системы «отлипа» ATMA AT-60PD

Печатающая головка

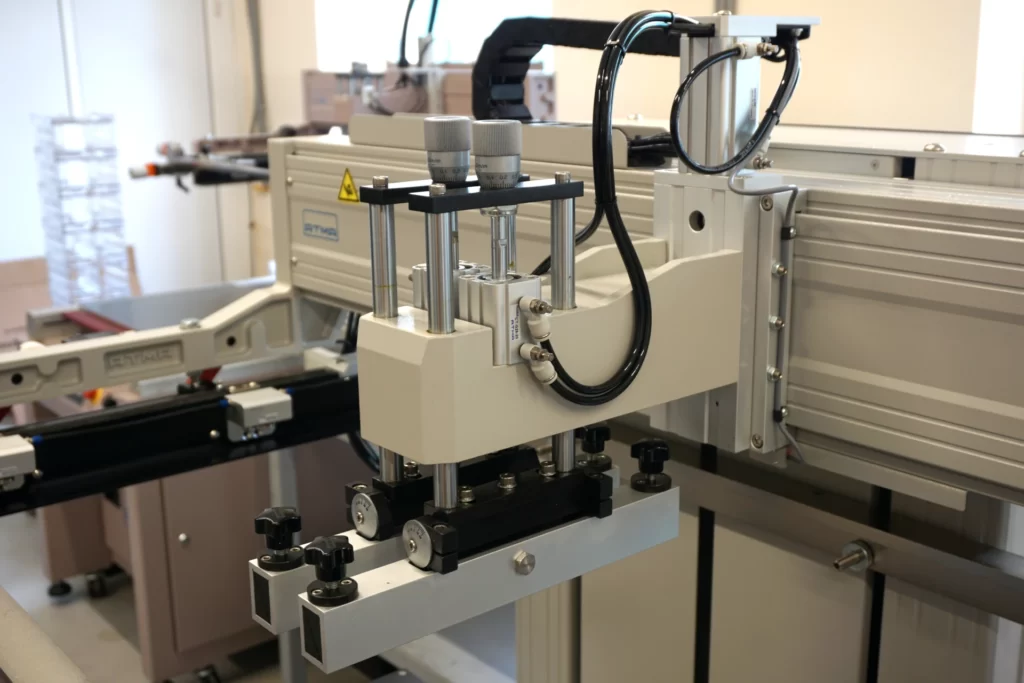

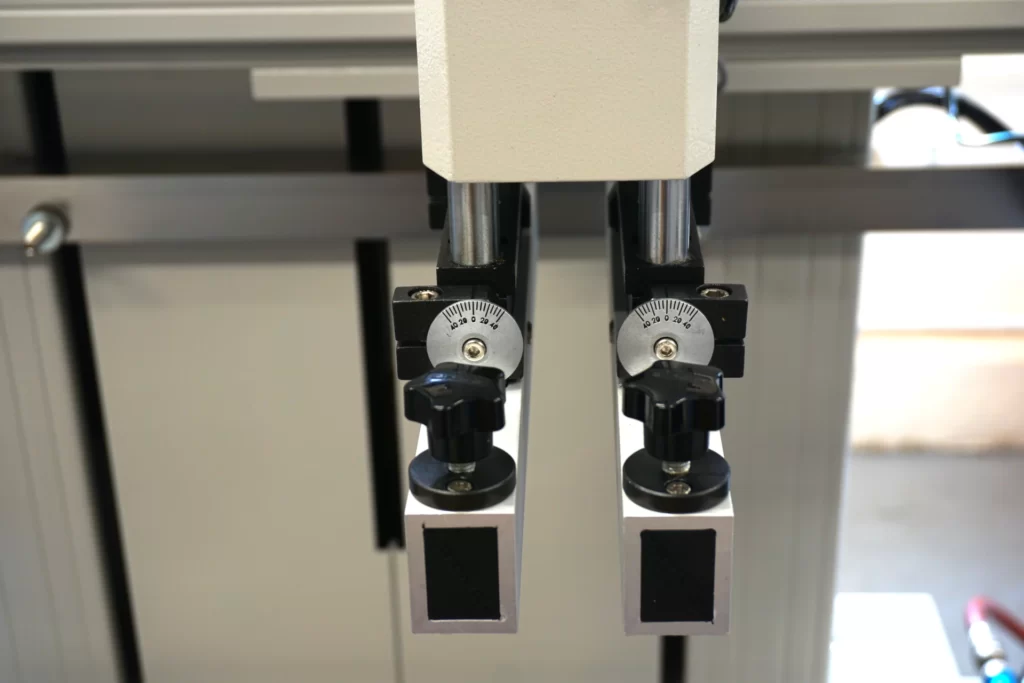

Про печатающую головку можно сказать, что она продумана и хорошо реализована. Аналогичное решение можно встретить практически во всей линейки станков AT-XXXP(D). Микрометрические приводки ограничения хода ракеля/контрракеля, возможность регулировки угла наклона ракеля/контрракеля со шкалой, есть регулировка параллельности ракеля/контрракеля относительно стола и есть возможность немного развернуть ракель/контрракель относительно направления печати.

Очень удобно, что можно поднять целиком узел и вытащить раму не снимая ракель/контрракель нажав соответствующую кнопку на экране.

Вакуумный стол

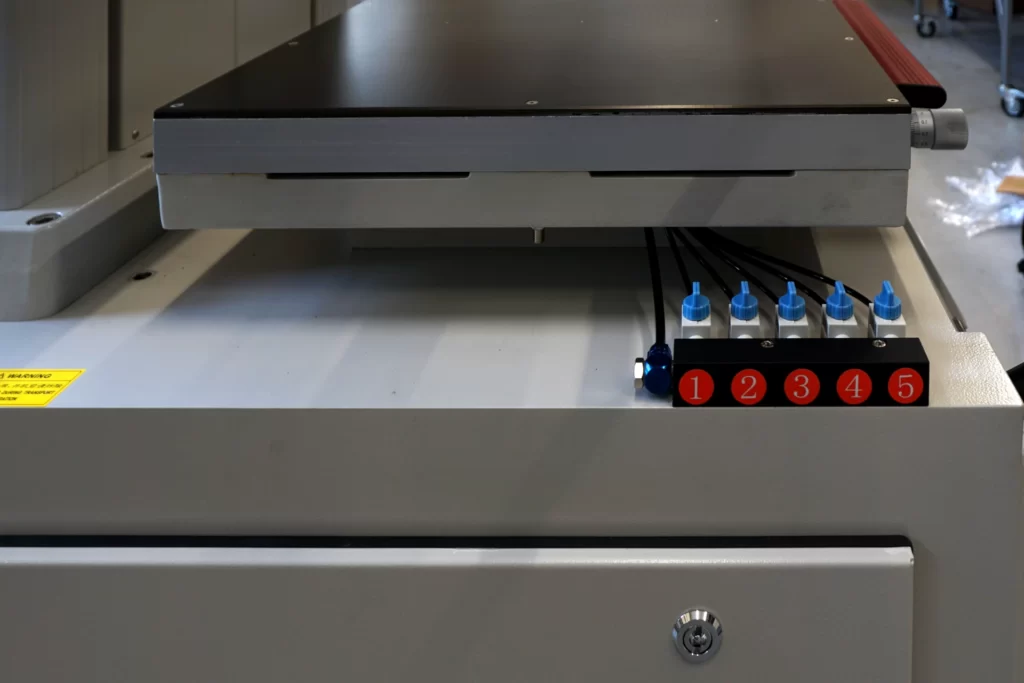

В данном станке использовался заказной вакуумный стол. Вакуумные отверстия расположены в центральной части стола, в соответствии с т.з. заказчика. На столе размещены также 5 штырьков для позиционирования изделий. Каждый штырёк имеет индивидуальный «включатель», соответственно неиспользуемые штырьки можно отключить.

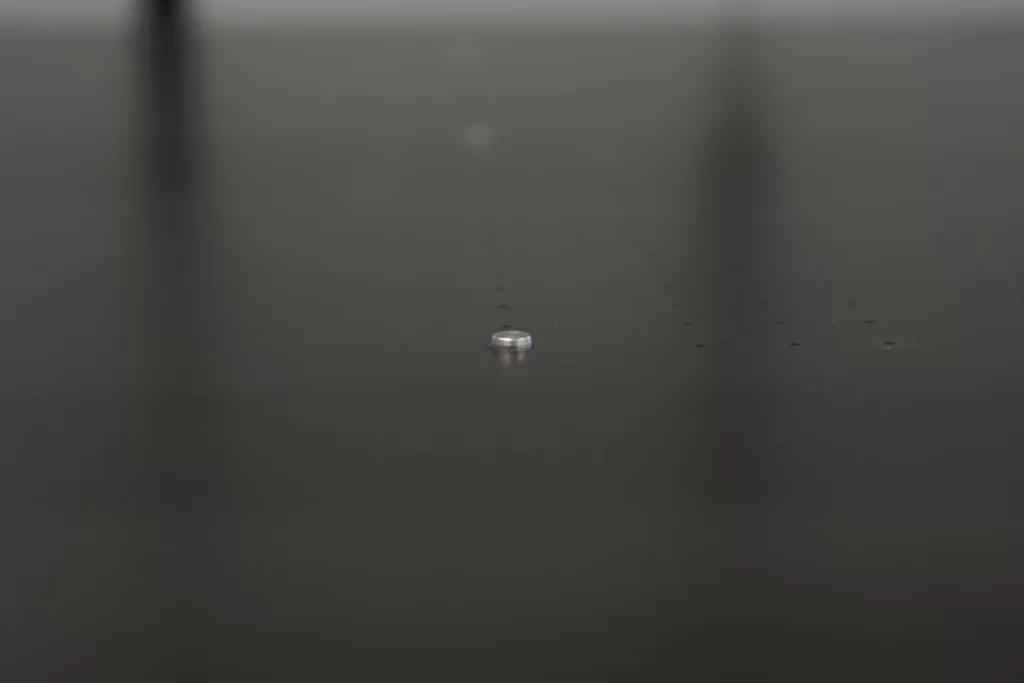

На фото: штырёк системы позиционирования изделия ATMA AT-60PD

Две микрометрические приводки перемещения стола расположены спереди, одна справа.

Сенсорная панель управления

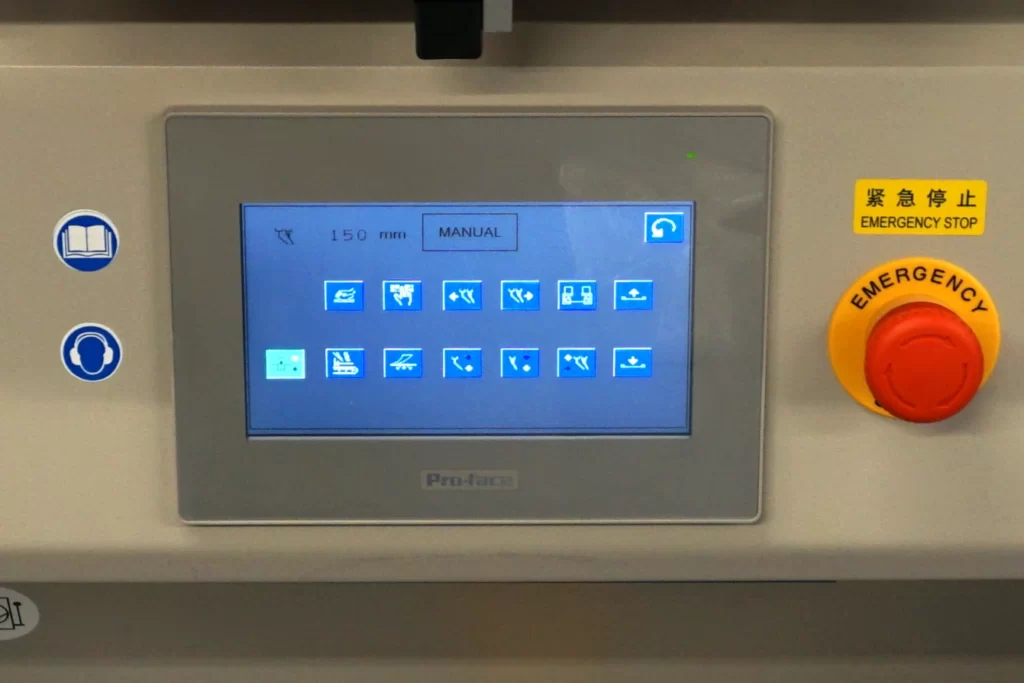

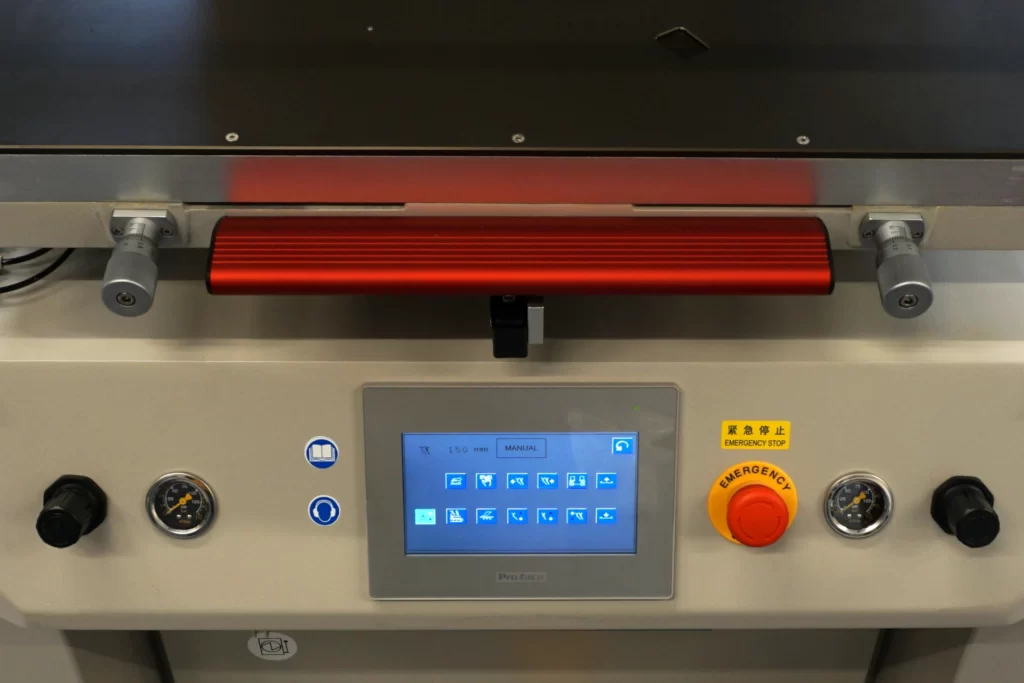

Управление станком и настройки, кроме механических, осуществляются с помощью сенсорного дисплея. Некоторое время назад дисплеи в станках серии AT-XXXX были монохромные. Сейчас используются цветные, к тому же, размером заметно больше, чем предшественники. Заявлена поддержка двух языков, но так как используются достаточно понятные пиктограммы и цифры, то в процессе работы, по нашим наблюдениям, ни у кого проблем не возникает.

На дисплей выводятся несколько окон с настройками:

ручное управление
позиция печати (начало-конец и печатный зазор)
скорость ракеля / контрракеля и время пауза между циклами
функции печати, включая выбор одного из 6 вариантов циклов, включая специальный режим при котором устанавливаются два ракеля и выполняется цикл печать слева направо — остановка, печать справа налево — остановка.
настройка тиража — количество циклов после выполнения которых станок остановится.

На дисплее также отображаются ошибки, в случае их возникновения.

Так как описываемый станок имеет заказную конфигурацию и логику работы, инженеры ATMA добавили несколько кнопок и настроек на дисплей.

Выводы

Станок имеет продуманную конструкцию и очень хороший функционал. Использованы качественные компоненты и детали. Станок подойдёт для выполнения многих задач, требовательных к качеству печати.

Станки ATMA постоянно совершенствуются и информация приведённая в данной статье актуальна на момент её написания.

В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
